Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Dể ẹc. Cụ đấu song song sơ cấp của 2 cục nguồn và cấp điện 220 vào,phía thứ cấp Cụ có 2 cuộn dây đều là 200V thì cụ lấy đại 1 dây bất kỳ của cuộn này đấu với 1 dây bất kỳ của cuộn kia,dùng VOM đo 2 đầu để hở còn lại,nếu nó là 400V thì cụ đấu đúng,nếu nó ra nhỏ hơn 200V là Cụ đấu sai=> trở đầu dây của 1 trong 2 cuộn=> đấu đúng. Cụ đánh dấu màu dây sơ cấp và màu dây thứ cấp luôn để sau này tháo ra lắp vào không nhầm nữa.
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Em thấy tính như vậy vẫn có vấn đề dòng tổng 170mA mới chỉ là ở chế độ không tải và chưa có hệ số an toàn , em mà tính BA thì tối thiểu dòng tổng cao áp phải là 300 mA thì tiếng mới vững được.
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Em nghĩ là không nên dùng cách này mà nên làm 2 bộ cầu nắn lọc vùa không bị xuyên âm mà lại lắp được dual mono
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Được, nhưng với điều kiện bác phải có thêm tụ, 2 cục choke, phải can thiệp vào bo mạch (tách đôi nguồn 2 kênh). Tùy điều kiện của bác Danganh97 mà làm. Còn nhiễu xuyên kênh thì như bác nói ampli hãng nó bị... xuyên hết vì hãng cũng ít khi xài 2 nguồn riêng.
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) He he,Cụ quên mạch em đang chạy PP nên đèn công suất không dẩn cùng lúc 2 cái mà cái dẩn cái nghỉ,nó ăn dòng của nguồn nhiều nhất là lúc không có tín hiệu,lúc đó cả 2 đèn đều dẩn dòng tĩnh :wink:
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) cụ nào ở HN mua con diot zener 100->145v/2W rùi chỉ em chỗ mua với em tìm mãi không được
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Phương án của Em là mua 2 con zenner 56v ở Sieuthi AV ghép nối tiếp, nhưng không biết có ổn không? Tình hình là em còn thiếu những linh kiện sau, sieuthiav không có: - C8,C4 390uF/35v - C15 100uF/100v - J1J2 DOMINO 2P - CHOKE 10uH/200mA - OPT1,2 DOMINO 5P(3+2) - PW1 DOMINO 9P(3x3) - SPK1,2 DOMINO 2P - R2,3,23,24 100K/0.5W - R8,15,29,36 390K/??????????? - R37,16 100K/??????????? - R42,21 47K/2W - R48 100K/1W - R49,50,51,52 100R/1W Kính các cụ chỉ chỗ mua hoặc tìm linh kiện thay thế với ạ. Tối qua em hàn vào bo thấy cũng dễ dễ nên đang hưng phấn. Cái vụ biến áp nguồn và xuất âm tính thế nào đây? cụ nào đi trước làm ơn chỉ em chỗ đặt hàng với.
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Phương án của Em là mua 2 con zenner 56v ở Sieuthi AV ghép nối tiếp, nhưng không biết có ổn không? /quote] he he. Em đã dùng như vậy ở siêu thị AV. thế là bây giờ mới chưa hát được. Nếu không thì của em phải hát được suốt từ 02/09 rùi.Thành ra phải đi mua lại

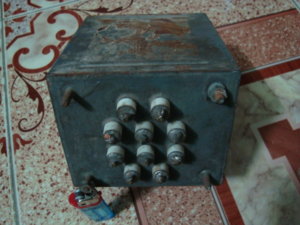

Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) -Em xin cám ơn các Bác nhiều nhiều, Em đã đc sáng dạ thêm ra rồi các Bác ạ, Em xin các Bác cho Em đc Save 2 trang này lại nhé. -B/áp nguồn này của Em nó cho vào 1 cái hộp như đây ạ(hình) vậy Em kô thể nào thay đổi đc nó đâu các Bác. Sao mà bây giờ Em ngồi quay quay nó oải quá, mà quấn cuộn thứ có CT thì thôi rồi .... nếu mà muốn cân nhau thì phải chập đôi dây, mà // 2 dây thì khó làm .Tình hình này Em vẫn phải làm thôi các Bác ạ.
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Bác định sửa cục này à? Ra em đổi cho bác em có cục 280-0-280/200ma. 6.3v/4A x2. 5v/3A.12v/1.5a.Chứ sửa thì phí quá
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Em suy luận là lúc tĩnh mổi đèn dẩn 35mA,tổng nguồn cung cấp cho 1 kênh là 70mA. Vì là mạch PP nên khi có tín hiệu vào đèn trên dẩn thì đèn dưới ngưng ,đèn dưới dẩn thì đèn trên ngưng,cũng có thể xem là đèn này có xu hướng tăng dòng thì đèn kia có xu hướng giảm dòng. Trường hợp thực tế của em,nguồn là +280V biến áp 2K/1 anot,lost do không bảo hòa tuyệt đối là 50V,vậy còn lại (230/2) Vpp(của 1 đèn) => V= 115vpp => Ipp = 57.5mA đĩnh Tổng dòng mà 2 đèn công suất cần không vượt quá 70mA được. Không biết em suy luận có sai không? :roll:
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Bác UL cho em hỏi em ko kiếm đc điot zenner 100-145v/2w có thể thay bằng zenner 130v/5w đc ko ạ cho em hỏi lại là biến thé xuất âm mình có thể đặt theo thông số nào ạ em thấy ghi 2,5,9P là gì ạ ? em là dân gà nên mấy cái này bó tay thôi ạ
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) - Từ 100-145V là đã bao gồm luôn 130 của bác rồi,gắn vào tốt bác ơi. - Bác đặt OPT theo thông số: OPT cho ampli push pull, công suất 15W,trở kháng sơ cấp là 8K, trở kháng thứ cấp là 8 ohm. Bác nói như vậy là người làm OPT họ biết ngay.
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Em nối tiếp 2 con zener 100v/2w được không ạ?
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) như thế này là nó thành 200v phải thay đổi giá trị điện trở(trích dẫn câu của bác untra )
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) ok vậy em sẽ gắn con zenner 130v/5W vào bác chon em hỏi lại thông số biến thế có phải là : - Cao áp 280v/200 mA x 2 cho 4 bóng EL 84 - 1 Cuộn 6.3V/4A cho 4 bóng công suất.EL 84 - 1 Cuộn (H1-H2) 5V/3A cho bóng nắn. - 1 Cuộn (H3-H4) 6.3V/3A cho 4 bóng 6DJ8 để em biết đường đặt biến thế xuyến cho nó ngon
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Bác đặt y chang thông số này,em có sửa lại chổ bôi đỏ do bác viết thế có thể họ hiểu nhầm.
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) em bổ sung thêm phát. Đã đặt thì đặt thêm cuộn 12v1.5A nhiều khi cần thay bóng để thử chất âm thì còn thay được mà thêm chi phí không bao nhiêu
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) vâng nhưng cho em hỏi nếu điện áp đốt tim cho bóng công suất là 3A ko biết có đủ ko ạ vì thông số như trên thì có sẵn 1 cái nhưng 6.3v chỉ có 3A thôi và tụ thoát katot hiện em còn 4 con Elna cerafine 220uF/25V ko biết nếu mắc // vào vị trí 2 con 390u/35 ở mạch này có đc ko ạ
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Nếu bác có 2 Cuộn (H3-H4) 6.3V/3A thí dùng được : Dùng 2 kênh đốt tim riêng biệt (bóng công suất+bóng 6DJ8)
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) vâng ý em là thông số y chang chỉ khác cái là 6.3v thì chỉ có 3A thôi ạ thay vì 4 A như trên nêu như đc thì em sẽ chờ ship vào ko biết với cục biến áp xuyến như trên thì giá 600K có rẻ ko ạ
