Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Em tưởng cắm thằng được hóa ra phải mod lại à
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) em gà mờ chưa hiểu ý bác , bác có thể giải thích tường tận giúp em đc ko
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Ý Cụ ấy nói là mạch bị dao động tự kích nên dùng tụ chừng vài mươi pF để hồi tiếp âm tần số cao nhằm dập hiện tượng dao động này. Có thể với loại OPT này không xảy ra tự kích nhưng với loại khác có xảy ra,mà em thì không có vẽ sẳn cái tụ này trên PCB nên cụ nào cắm điện vào mà nghe âm thanh vo ve trong loa(khi không đưa tín hiệu vào) thì dùng cái tụ dưới 100pF để hàn song song với con trở 22K Con trở này là R35 và R14(22K/0.5W),mổi kênh 1 con.Để chọn giá trị tụ này đúng thì chỉ có cách tăng dần lên đến khi hết vo ve thì thôi,do không có Oscilloscope nên các bác phải dùng tai để nghe trong loa,nếu có OSC thì tăng tụ đến khi không nhìn thấy dao động tự kích nữa là ok. Ví dụ như chọn thử 22pF gắn vào song song với con trở 22K/0.5W trên: -Nếu hết hẳn tiếng vo ve(khi volume min) trong loa thì giảm thử xuống còn 10pF,nếu bị lại thì tăng lên thành 15pF thử nếu vẫn còn thì lại trả về 22pF -Nếu lắp 22pF mà vẫn nghe thấy tiếng vo ve(khi volume min) thì tăng từ từ lên thành 33,47,56,82...pF Em hướng dẩn các bác làm như vậy vì nó có lý do là: Tốt nhất là không có tụ thì băng thông rộng nhất,nếu gắn tụ vào thì băng thông giảm lại,tụ càng to thì băng thông càng giảm nên để khắc phục dao động tự kích thì buộc dùng tụ nhưng tụ càng nhỏ càng tốt miển sao vừa đủ để hết dao động là ok.
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Em vốn dốt, đọc hướng dẫn xong hoang mang quá . Vậy có nhất định phải gắn thêm tụ hay là không bác, và làm sao biết được OPT nào tự kích, loại nào không ạ
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Tự kích thì nó kêu vo ve trong loa khi bác đã vặn volume về min nó vẫn kêu,nếu không kêu gì thì không tự kích ạ. :mrgreen:
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Có nên cắm điện không nhỉ, em hàn xong hết rồi, dây dợ xong rồi, giờ chỉ việc cắm điện, chẳng có đồng hồ mà cũng chẳng biết đo đạc kiểu gì, nao núnghe quá :? . Định liều nhưng sợ chết OPT, chết đèn, không liều thì biết bao h nó kêu
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Nghe em đi bác! Cứ cắm bừa đi, sợ chó gì .... Em chạy đây...
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) :lol: :lol: :lol: môn này khó nhỉ, lần sau mua ampli diy của các bác em hứa không mặc cả
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) báo cáo tiếp kết quả đo kiểm,nếu không cho tụ Pi vào vị trí R 22k thì sẽ có VAC là 4,8V ra chú loa thân yêu! vì vậy em thiết nghĩ các cụ chưa đo kiểm không nên vội vàng....mà nên nhờ người có kinh nghiệm giúp sức cho an toàn ah kính
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Thế có nghĩa là không sợ cháy OPT hoặc cháy loa đúng không ạ? Nếu thế thì yên tâm rồi
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) -Các Bác ơi cứ cắm bừa như Bác bizicafe bảo đó sao lại run thế nhỉ :lol: :lol: mình làm ra nó mà khói đâu thổi đó . -Các Bác kô nghe Bác Ultraline à,Bác í bảo là;
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Tình hình em đã đóng điện rồi ạ, đèn sáng, tiếng kêu nhưng bé quá, vặn hết cỡ mới nghe nho nhỏ được, nên chẳng biết chất tiếng ra răng. Bóng pre em dùng tạm 4 bóng ECC85 RFT, 4 cái EL84 em thấy nó sáng và nóng quá không biết có sao không ạ?
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Xem lại tụ nối tầng Cụ ơi,mạch này là autobias nên đèn công suất EL84 phải đều nhau,nếu không đều thì tụ nối tầng hỏng. Em khuyên dùng Wima làm nối tầng khi thi công,sau đó thay tụ gì thì tính sau vì em biết Wima rất ít khi bị rỉ do đó lắp 1 phát là ăn ngay :wink:
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Bẩm cụ cụ đấy đúng là đang dùng con tụ nối tầng của wima đó. Nhưng nguyên nhân kêu nhỏ em nghĩ là do sử dụng bóng Ecc85 điện áp tại anot nó khác mà( em nghĩ như vậy không biết có đúng không nữa )
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Nhưng sao có 1 bóng EL84 nóng đỏ? Nó có nguyên nhân là do tụ nối tầng rỉ. Việc dùng bóng ECC85 thì bác post cho em các điện áp đo được cụ thể trên anot và katot,em sẽ có cách xử lý cho.
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Dạ em đang dùng 4 cái Wima, cả 4 cái 84 của em đều nóng đỏ giống nhau cụ ạ.

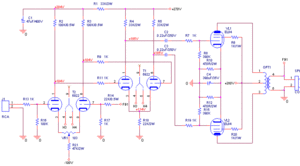

Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Bác đo thử -Điện áp katot chổ 2 con trở (R31//R33) xem nó được bao nhiêu Volt? -Điện áp nguồn cấp vào OPT là bao nhiêu Volt? -Điện áp tại katot và anot đèn T3 -Điện áp tại katot và anot đèn T4 -Điện áp tại 2 đầu điện trở R42. -Điện áp tại 2 đầu điện trở R22. Cụ tải cái schematic ở trên em post rồi dùng pain ghi giá trị điện áp mà Cụ thực tế đo được vào hình sau đó post lên đây. Cho em thông tin rỏ ràng như trên thì em giải quyết được.
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) [quote="Ultraline Bác đo thử -Điện áp katot chổ 2 con trở (R31//R33) xem nó được bao nhiêu Volt? -Điện áp nguồn cấp vào OPT là bao nhiêu Volt? -Điện áp tại katot và anot đèn T3 -Điện áp tại katot và anot đèn T4 -Điện áp tại 2 đầu điện trở R42. -Điện áp tại 2 đầu điện trở R22. Cụ tải cái schematic ở trên em post rồi dùng pain ghi giá trị điện áp mà Cụ thực tế đo được vào hình sau đó post lên đây. Cho em thông tin rỏ ràng như trên thì em giải quyết được.[/quote] Bác Ul có thể cho điện áp tiêu chuẩn trên các nút và dòng tĩnh cho các đèn trên schem để anh em dễ làm được không ạ?
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Em mượn được cái đồng hồ về đo thử thì nó như thế này ạ, hic -Điện áp katot chổ 2 con trở (R31//R33) xem nó được bao nhiêu Volt = -234 -Điện áp nguồn cấp vào OPT là bao nhiêu Volt= 365v -Điện áp tại katot và anot đèn T3 = -234 -Điện áp tại katot và anot đèn T4 = -234 -Điện áp tại 2 đầu điện trở R42 = -387 -Điện áp tại 2 đầu điện trở R22 = -388 các bác đoán bệnh cho em nhé
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Bác nào biết chỗ đặt OPT cho dự án này chỉ em với ! Hiện bầy giờ em chưa có OPT mà quấn thì không biết cách ? Hay có bác nào thừa thì để lại cho em có được không ? Giúp em nào ?
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Bác lên Minh Thanh di dang co biến áp Nationl jin và cả nguồn cho dự án này nhưng giá hơi chát đấy
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Úi ui,bác nghèo còn hơn em,đồng hồ còn phải đi mượn :mrgreen: Thôi chịu khó chạy qua mượn lần nữa rồi về đo lại,nhờ chủ đồng hồ chỉ giúp cách đo luôn kẻo phải đi mượn nữa đấy ạ. Tại vị trí giữa của tấm PCB có 1 cái lổ ốc,lổ này là mass chính,bác giữ que đen vào điểm này và cho que đỏ vào điểm cần đo khi đó thang đồng hồ phải nằm ở vị trí đo Volt DC,quay cái núm chọn của đồng hồ đến vạch chỉ thị phải lớn hơn 250V,nếu không thì nó quá ngưởng chỉ thị hoặc hòng nếu là đồng hồ kim. :mrgreen:
