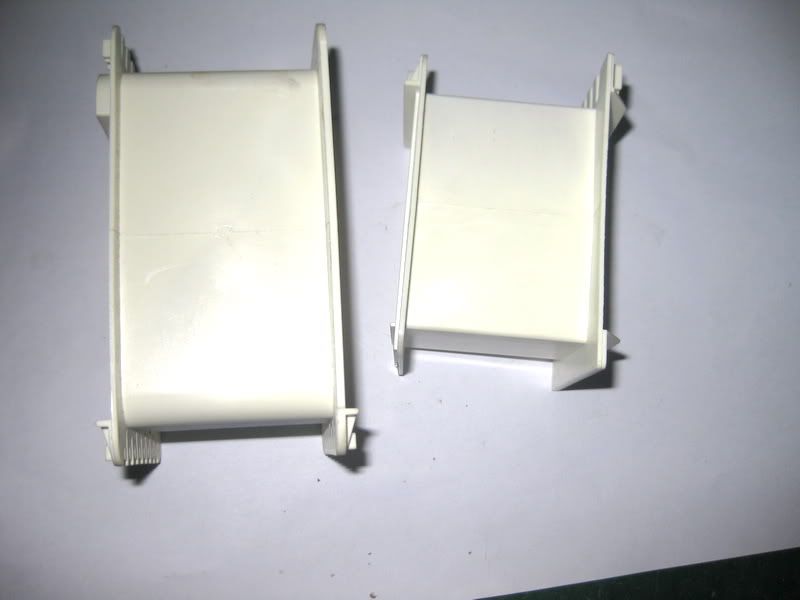

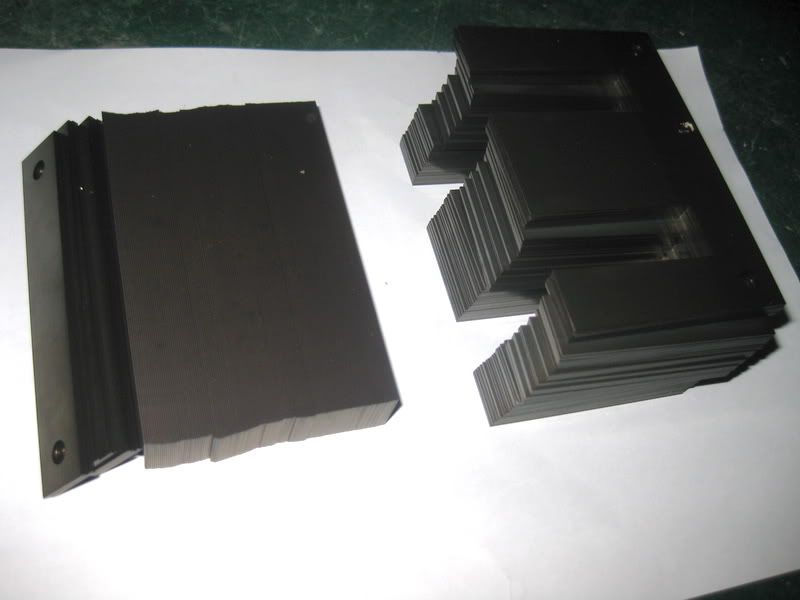

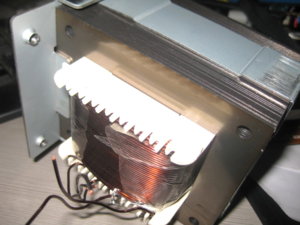

Cụ pm cho bác Anhlongtranf hỏi thông số quấn biến áp nguồn thử :mrgreen: Em giới thiệu công nghệ quấn biến áp nguồn theo kiểu Korea mà em mới học được,dự án sau em triển khai sẽ chơi cách này. Đầu tiên là mua Fe EI Mua nòng nhựa Tròng sơ thứ vào nhau(em chưa mua dây để quấn) :lol: Hàn Fe lại. Chặt biến áp xịn ra coi cách nó ra dây...cho đẹp. :lol: Quấn xong em sẽ ra dây y chang nó,sau này không chơi nguồn xuyến nữa,chuyển qua nguồn EI này cho nó ...đẳng cấp. :lol: Hix,tốn hết 3kg fe để hàn thí nghiệm chơi,chưa quấn dây :lol: Tối nay em chụp hình cái máy hàn Fe gửi các cụ xem,mình tự chế chắc không bao nhiêu tiền nhưng mua đồ chuyên dụng của nó giá...trên trời lắm.
Em tình nguyện làm vật thí nghiệm của cụ, cụ làm cho em cái nguồn, em có cái nguồn xuyến đặt kiểu gì cũng không vừa chát sít
Cụ tính dây quấn làm sao mà không bao giờ được tháo ra quấn lại nhé. Em hàn phát là vô phương sửa à. :lol: Được cái là sơ/thứ khác nòng nên nó an toàn,thứ nữa là không biết rung như vào EI xen kẻ,kế đến là nhìn nó đẹp. Nhược điểm là không thể sửa. :wink: Cái này hứa hẹn làm OPT SE có air gap rất tốt,rất ổn định khoảng cách air gap,tạm thời em làm nguồn trước đã từ từ tính. :mrgreen:
Vừa quấn được 1 cục,chưa có băng keo vẫn đem đi hàn lại luôn,nếu ghép EI xen kẻ thì dòng không tải 80mA,nếu ghép EI về 2 phía thì dòng không tải 64mA. Kết luận hàn ngon hơn xen kẻ.
Bác ơi đo dòng không tải bằng cách nào vậy? Em hỏi thêm mấy thứ nữa: Mạch ULC các trở 1K nối vào lưới đèn em thay bằng loại 330R thì sẽ như thế nào? Hai con trở 470R // em thay bằng 01 con 470R/2W // 01 con 400R/5W thì vẫn được chứ ạ?
-Dòng không tải là đo dòng sơ cấp khi phía thứ cấp để hở không cấp nguồn cho bất cứ thứ gì.Dòng không tải càng nhỏ thì chứng tỏ fe thừa hay số vòng/volt đang thừa,dòng không tải lớn thì phản ánh fe thiếu hay số vòng/volt thiếu. Nó thiếu thì biến áp sẽ bị rung và nóng. Nó thừa thì biến áp mát lạnh nhưng...tốn tiền và làm tăng nội trở bộ nguồn,khi làm ampli bán dẩn thì biến áp nguồn cần phải đạt dòng không tải từ 100-200mA nếu ghép chặc và Fe tốt(Nhật,HQ,...làm theo dòng này),nếu fe xấu hơn thì cần làm đạt từ 50-100mA cho yên tâm nhưng nội trở nguồn lớn,tiếng bass bí bí. - Trở nối tiếp lưới 1K bác thay thành 330R không có vấn đề. - Trở ca tốt 470 Ohm// = 235 Ohm,bác thay 470//400 = 216 ohm, bác sẽ làm tăng bias lên khoảng 3mA mổi đèn,nếu nó không nóng đỏ thì cũng chả sao,dưng mà tại sao phải gắn 400//470 mà không phải là 470//470 :roll: Của người ta yêu cầu thế nào thì quất y boong,chạy y boong mười phát như mười,khỏi rắc rối. :mrgreen:
Hi, em đã hiểu dòng không tải. Ít bữa nữa thí nghiệm cục nguồn của em đang quấn xem sao. Món trở em tận dụng mà em có 1 cặp 470 và 400R.
Bác chủ topic hướng dẫn em cách cân chỉnh từ sau khi hàn linh kiện xong nhé. Từng bước một nhé bác. (Vì em là newbie mà ) Em chờ bác đây. PS. À, mấy con trở ca-tốt em dùng 4 con 1k // thay vì 2 con 470//. Có phải điều chỉnh gì không bác ?
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Bác chủ đã quấn opt theo thông số này chưa ạ ,em định quấn theo thông số này nhưng mà cuộn sơ em chỉ quuấn làm 2 cuộn cho nó đơn giản dễ làm một chút .Đây là phương án em định làm ;; Sơ 1350 vòng sau đó thứ cấp 4ohm tiếp theo sơ 1350 vòng và ngoài cùng là thứ 8ohm ,nhưng em thấy thứ cấp 4ohm chập 3 thì hơi phức tạp với em nên em muốn một sợi thôi thì phải dùng dây bao nhiêu thì vừa .CÁC bác cao thủ có nhiều kinh nghiệm về OPT giúp em xem như thế có ổn ko ,em chấp nhận chất âm có giảm chút xíu nhưng bù lại dễ làm hơn một chút .Rất mong được các bác chém cho vài nhát .Cảm ơn
Báo cáo với các cụ đang gửi đồng phục ở chỗ em, công việc trong dự án Sumo của em sẽ hoàn tất trong 2 ngày nữa, ngay sau đó, em sẽ trở lại chiến tiếp đồng phục của các cụ. Em rất cám ơn các cụ đã nể tình việc lớn mà .... không mắng mỏ em, thông cảm với em. Để đáp lại tình cảm của các cụ, em sẽ tặng mỗi cụ một cái nho nhỏ sẽ đi cùng cái chassis. Cái gì thì xin không công bố ah. :lol:
Bác UL nên cẩn thận với cái kết luận này (đi ngược vối nhiếu kết luận truốc đây). Nếu chỉ so sánh dòng kg tải thì chưa đủ. Phải KT có tải, độ sụt áp, độ phát nóng, ... mới có thể kết luận được
Em đang quấn tiếp vài cục để khảo sát đây,theo em là tốt hơn chứ không xấu hơn ghép EI xen kẻ ạ. Bác yên tâm là em làm cái này để ứng dụng làm hàng loạt cho tất cả các SP của cty em nên không thể khảo sát hời hợt ạ. Sau khi ngâm full công suất với tải trở như nhau,nguồn đầu vào như nhau em sẽ có kết luận về nhiệt độ,sụt áp,...trong cùng thời gian như nhau. :wink:
Vâng em nhớ ah, nhưng đợt này không có của bác, vì bác xài OPT đúp bồ xê co nên em cũng chủa biết nó to đến cỡ nào mà làm, nhỡ làm xong lại xài OPT rời thì chít. :lol: Em đang giữ của bác cặp bóng Mr. Sần tặng bác, bữa nào ra cà fe em đưa bác.
sau khi đo đạc thử nghiệm, em đã hoàn thành 1 cặp choke Fe22, dây 0.3mm, quấn đầy lõi, air gap 0.2mm, Rdc #68 Ohms, #4 Henry. choke này nhỏ, gọn đạt yêu cầu chút chút. em thấy các bác quấn choke bằng Fe 32 hay 38 thì quá to, có khi to hơn cả OPT. như thế thì xấu lắm và chiếm chổ. em tự hỏi vài câu. các bác bàn thêm nhé. - amp này có cần đến 10 Henry không ? - Henry cao thì tụ lọc nguồn trị số nhỏ. có lợi chăng ? - số Henry tối thiểu bao nhiêu là đủ cho thiết kế này ? theo thông tin em có từ tham khảo một số anh em, chuyên ráp amp đèn, thì choke 10H sẽ cho tiếng chậm, bass sâu nhưng lùng bùng kéo đuôi. choke nhỏ hơn, tụ lọc sau cao hơn sẽ cho tiếng thoát hơn, chi tiết hơn. các bác nào dùng choke 10H này cho em tí ý kiến ạ. nếu cần, em gởi 1 choke của em cho các bác test. thân,
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Bác cho em hỏi, opt này không sợ gắn lộn + / - ở ngõ ra (Speaker) phải không ạ >? Sáng nay em cho nó chạy rồi, nghe khá ổn. Nhưng mở khoảng 80% thì vỡ tiếng, chắc tại bias chưa cân. Em gắn xong chạy liền. Không phải thay trở gì cả. Chạy khoảng 30 phút, opt vẫn mát rượi, choke cũng thế. Cục nguồn thì hơi ấm . Thanks các bác nhìu lém ạ. :lol:
Em cũng đã quấn xong cục Choke, fe 28 dầy 34, quấn được 2100 vòng dây 0,3 đo RDC = 84,7om không biết có ổn không các Bác ơi?
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Vỡ tiếng có thể do trở hồi tiếp hơi cao, bác có thể giảm đi chút nữa. Bác dùng trở thoát là 4 con 1K // nên cao hơn thiết kế là 15 Ohm, cái này cũng có thể gây méo vì có thể chưa đạt công suất thiết kế. Bác đo điện áp tại trở catode xem đã đạt như thiết kế chưa? nếu nhỏ hơn thì thêm 1 con nữa để điện áp đạt theo thiết kế.
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Tăng con trở R14 lên 27k hả bác? Hay giảm xuống 18k?
Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124) Giảm R14 xuống còn 18K nếu bác muốn giảm gain của mạch đi để tránh vỡ tiếng do hết công suất.
Để đánh giá về tổn hao sắt từ trong MBA không cần thử với tải, vì tổn hao này không phụ thuộc vào dòng tải.
