Fe 22 dày 25mm em quấn được 15H , khoảng 2300v dây 25 , airgap nhét đại tờ giấy vào , Rdc 120r . Em còn thiếu cục nguồn có CT nữa là xong ,em đang hàn bậy mấy con trở Nhật ... Tảo cho nó nhanh . :lol: Sắp xong rồi . Em đọc trên datasheet bóng 5u4g thấy choke đạt 20H thì nguồn bị sụt áp ít khi dòng tăng và thấp nhất là choke 3H cũng xài được . Vậy tùy theo trường hợp cụ thể mà sử dụng . Riêng em thì nhét đại cục 15H vào , oánh loa cùi mía mà :mrgreen: .
Em có bảng về trị số Henry max ứng với số vòng dây, cỡ dây của fe lõi 25 ghép dày 25 như sau : Ứng với dòng tải cở 197mA, henry max chỉ được 5,4H với số vòng quấn tối đa là 2200 vòng. Chỉnh Air-Gap nhỏ đo henry sẽ cao nhưng khi có dòng tải DC chạy qua mạch từ sẽ sớm bão hòa ->choke mất tác dụng. :lol:
em nghĩ do bác để air gap thấp quá nên đo Henry thấy cao. hoặc là máy đo sai số. Fe 22 khó mà lên được 15H bác ạ. theo thông tin em có, thì choke tầm 3-6H cộng với tụ lọc phía sau tầm 220 uf là ngon lành cành đào. choke cao H quá, tiếng bí lắm em đang dùng amp 6L6 pp, mỗi bên 4 cây choke cũng dùng fe22 5H mà tiếng oánh đùng đùng :wink: em mới nhét 11 cục domino vào các chân nguồn và tín hiệu. thấy vừa khít.. đúng là cụ Ultraline thiết kế bo chiên nghiệp thiệt :lol:
H cao hay thấp còn do chất lượng Fe nữa chứ . Em tính nhẩm ra khoảng 8H thôi nhưng airgap nhét ... đại thì có tính cũng như không :lol: .
Báo cáo các cụ. Sáng nay em cho con EL84 cất tiếng hát rồi ạ. Một bên bị vỡ tiếng khi mở lớn. Tối nay em đổi jack cắm sơ cấp của bên vỡ tiếng. Kết quả tốt hơn nhiều rồi ạ. Cảm nhận ban đầu của em là gain hơi nhỏ so với version 1 6P1P nhưng tiếng vững vàng hơn hẳn. Các dải đều hơn (trên dàn cỏ của em thôi ạ) Có phải thoát catod của em là 4 con 1k // không. Thôi thì cứ thưởng thức cái đã. Các bác cho em hỏi hai cái đèn đầu là đèn ở trong giữa phải không ạ? Thanks các cụ nhiều. Em chưa cân chỉnh ca-tốt ca-tiếc gì cả. Hic. Nghe cái đã. Từ từ mai chỉnh.
Gain thấp thì bác tăng trở hồi tiếp lên là ok thôi. Con R14 bác hỏi trong post trước đó bác tăng lên 27K thử coi ngang bằng với V1 chưa.
Em lấy theo tài liệu CHOKE DESIGN FOR AUDIO AMPLIFIERS tại http://www.turneraudio.com.au/powertranschokes.htm dùng cho Fe EI 25x25mm
Cái này là để tham khảo thôi. Fe có nhiều loại lắm, cùng kích cỡ nhưng cảm kháng thì khác nhau một trời một vực. Cùng số vòng, cùng diện tích mà có cái em quấn được 35H, cái kia chỉ có 12H.
Xin chúc mừng bác đã về đích. Như bác UL nói đó, bác tăng R14 lên 27k đi. Do lại thoát catode xem dòng có thấp không, tương them 1 em trở nữa // cho dòng cao hơn>>>>>>> Hót mạnh hơn.
em cám ơn bác anhlong nhiều vì đã làm biến áp nguồn cho em. em chưa test bác ạ vì hôm qua hơi bận. hiện tại em đã đủ linh kiện, đang hàn cho xong. em sẽ tự thiết kế cái chassis sao cho không đụng hàng với anh em, đặng mai mốt đem đi thi BGK không bị lộn. em lấy ý tưởng từ hãng Unision và Rogue audio :wink: bác Ultraline, bác thiết kế mạch sít sao quá... đến nổi muốn gắn trở hay tụ bự chút cũng không được... ghét quá :mrgreen: lần sau nên làm 2 bo nguồn và tín hiệu riêng... cho nó không còn ultra low cost nữa :lol:

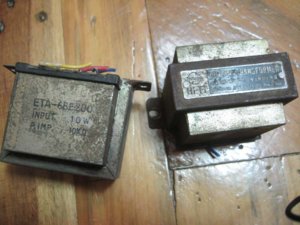

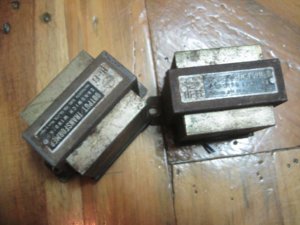

Em có cặp này có dùng được cho dự ớn này không các bác? Bác nào dùng rồi thì cho em xin tí rì viu nhé.
Bác coi có phải nó là biến áp dùng cho push pull không,nếu là PP thì dùng tốt ạ. Theo em nghĩ nó là OPT dành cho đúng EL84 PP luôn,hôm trước thấy shop Minhthanh có mà bị bác nào nhanh tay chộp mất. :mrgreen:
EM thấy ok 10k - 10 ohm. Quá ổn. Nhưng công suất hơi nhỏ nhưng cũng ok. Em chưa nghe bao giờ nhưng em thấy thì nó là đồ tháo máy trong ampli của Nhật ạ. Bác cứ "woánh" đi rùi review cho anh em. :lol:
Cũng chả nhỏ đâu ah, cặp này vừa đúng luôn ah, cái mạch của cụ Ún trà này em kết hợp giữa bấm độn và nằm chiêm bao thấy nó chỉ được tầm 10W đổ lại thui, nên cặp này là vé rỳ gọt ah. :lol:
Cụ nói thế nào chứ cao áp nó đến gần 300V mà không ra được hơn 12W mới lạ à,nhưng thiếu đi 2W thì cũng không sao Nghe 10W hay 12W không nhận ra đâu.
Cục này sao thấy giống cặp Lão Đại lắp cho ampli bút chì đó cụ Gar: http://www.vnav.vn/forum/viewtopic.php? ... 88&start=0 Hát long lanh luôn :lol:
Thì đã bảo là bấm độn kết hợp với chiêm bao mà, dạo này em toàn chơi .... tâm linh với cảm xạ không ah :lol: Hôm trước em ráp, cao áp 320V mà ra có 7W, có điều em xài .... mạch khác, không phải mạch này. Nên giờ thấy Tây nó đồn mạch này mạnh nên em mới theo đóa. @Mr.7 thì cùng 1 mẹ nó đẻ ra mờ, nhưng mấy anh National này chỉ được cái mới hơn thôi chứ chưa chắc gấu bằng 2 cục mờ mờ ảo ảo kia cụ nhỉ, hôm qua em lấy kính lúp soi kỹ thấy hình như có cả .... dây bạc bọc teflon ở bên trong nữa cụ ah :lol:
