Ultra Low Cost (ULC) - EL84 Push Pull

sao lại o? mai cụ ghé em có 4 chân đèn tặng cu vì hàng mai về tới nhưng cụ có gì tặng em hôn niếu không có cho em mượn dụng cụ quấn choke, opt gì gì đó tết này ngồi nhà mần còn không mua dùm em 1 cái đê vì có cụ sass hướng dẫn òi! he hé!



Tặng cái máy quấn + chuyển giao kỹ thuật gắn máy quấn lên bàn hoặc ghế, kỹ thuật hô hấp và điều hòa khí huyết khi quay, nói chung là chuyển giao rất nhiều kỹ thuật, trừ kỹ thuật quấn dây, bao gồm choke-nguồn-OPT :lol:



chời! anh em mà trùm sò thấy ớn. Mượn có máy quay mừ suy diễn còn ớn hơn! thui tết này chịu khó quay cho em lun đi! không có là em tưới bia châm lửa đốt! he he



Hàn cho lắm vào rồi mờ mắt, có mấy dòng mà đọc cũng không xong.
Như thế này nè.
- Xin được tặng ngài 1 cái máy quay, được chưa
- Xin được chuyển giao cho ngài một số công nghê như: gắn máy quay, hít thở..... được chưa
- Xin được miễn chuyển giao công nghệ .... quấn dây, vì em không biết quấn :lol:
:mrgreen:



Em cũng muốn DIY cái biến áp nguồn, nhưng không có ai tặng em máy quấn dây.
Bác gar có tặng thêm cho em một cái được không ? :lol:



OK, tặng bác luôn 1 ....... tấm hình chụp cái máy sẽ tặng ông lynhan :lol:
Em có mỗi 1 cái thôi cụ ơi, hay 2 cụ mỗi người ....... nửa cái nhá, mai em cưa ra.



OPT cho em này dễ ợt , cụ có sẵn máy quay , có sẵn Fe , lên đây hỏi 1 phát là ra luôn . :mrgreen:



anh chửa có gì! em giúp anh đê! bia bọt phủ phê! cụ nài có uống bao giờ đâu mà sợ tốn ha he he :lol: . nhưng trà tuyệt ngon thì Lý có tiếp em à! chúc vui



Em xúi làm thì hay lắm ạ :x . Đi cả ngày đâu có thời gian quay OPT :cry: .



"đi đâu loanh quanh cho đời mỏi mệt"
ngồi giúp anh đi chẳng ưu phiền!



Cụ Lý cứ lo máy quấn , Fe , em chỉ cách quay , rồi mua dây về ... xử . Trong topic này nhiều bác tự quấn , làm phát ăn ngay :mrgreen: . Em bận việc quá nên không quay giúp cụ được :x .



em hí hửng gắn 4 cây tụ dầu cổ Nga vào xem thế nào. âm thanh 2 kênh bị lụp bụp, lup bụp... kinh quá. em tắt nguồn ngay. điện thoại cho vài vị đại nhân phán là do tụ bị rỉ gây phóng điện bên trong.

em quyết tâm gắn 4 cây tụ Teflon mới mà em trữ đã lâu. loay hoay thật lâu mới nhét chúng vào chassis rồi câu dây vào bo. tưởng là yên tâm. nào ngờ, tiếng lụp bụp nghe nhỏ đi một tí.

tư vấn cao nhân, em quyết tâm tăng trị số tụ lọc lên cao bằng cách gắn thêm 1 con tụ 150uf vào 2 con tụ dầu 10uf. bây giờ loa em kêu tạch, tạch, tạch, tạch... liên hồi giống như tiếng bắn súng trong trò chơi điện tử . âm lượng kêu này to vừa phải :lol:

đo cao áp tầng công suất 340V. cao cáp cung cấp tầng đảo pha là 320-330V. áp Anod tầng đảo pha chỉnh cân nhau là 230V. áp vi sai đều nhau là 2.5V. áp Katot công suất 2 bên bằng nhau 11.5V.


em có cảm giác tiếng lạ này giống như tiếng đèn tự kích. hay là do áp cao quá ?

híc. các bác bắt mạch dùm em.



Thông thường nhất pan kiểu này là tụ bị rỉ. Nếu bác đã yên tâm với giàn tụ Teflon của bác thì đèn đã bị phóng cục bộ. Bác nên giảm cao áp CS xuống dưới 300V. Bịnh có thể sẽ hết ngay



Của em mới tới đây mà đóng topic sao được.


:wink:



mấy ngày nay không vào mạng được, nên ... có thì giờ giải quyết vấn đề trên.

em loay hoay thử tới, thử lui các phương án... rốt cuộc em đưa ampli về trạng thái ban đầu . vậy mà ampli của em vẫn bị " bắn súng " tiểu liên.

còn 1 cái cuối cùng em chưa thay là : ĐÈN NẮN ĐIỆN.

sau khi thay đèn 5AR4 bằng đèn 5U3C, thì cao áp có giảm chút chút. đo lại là 310V so với trước là 340V.

ampli hát bình thường trở lại. không biết do cao áp hay do đèn hư :lol:



trong quá trình táy máy, em lại nghịch. em đã thay đổi thiết kế cho bóng EL84 chạy chế độ 3 cực- theo lời khuyên của rất nhiều đồng chí cán bộ lão thành, là chế độ 3 cực sẽ có âm thanh dày hơn, bass kiểm soát tốt hơn, mid nghe ấm hơn, tiếng ít méo đi hẳn, nhạc tính hơn... nói chung là hay hơn. em nghe hiện tại thấy rất ổn.

có cụ nào dám chơi chế độ 3 cực không nè ?

cách chuyển sang chế độ 3 cực đơn giản lắm. cụ nào muốn em bày tường tận.

bác UL, 4 con điện trở cần xịn là 4 con thoát K bóng CS thì cụ lại không có đồ ngon. đường còn dài lắm nha. cách đây 2 tháng em đã hàn được kết quà như cụ vừa làm rồi. bây giờ amp của em chính thức mới gọi là xong :lol:



Bác chỉ em đi, em làm xem sao nào.
Của em cũng bị kêu lộp bộp trong loa, cao áp của công suất là 325V (B+ của OPT)
Bác chỉ em cách khắc phục đi.



Nắn đèn muốn giảm cao áp dể ẹc,tháo bỏ cái tụ đầu tiên phía sau đèn nắn hoặc giảm nhỏ nó xuống,bảo đảm cao áp giảm ngay,nếu bị ù thì tăng tụ lên từ từ đến khi vừa hết ù là ok.



Cách thứ 2 hay hơn là giảm trở catot nhằm tăng dòng dẩn cho đèn công suất => sụt nguồn cao áp,vừa hay vừa hạ được cao áp,nhưng các cụ nhớ kiểm tra nó sao cho dẩn dưới 35mA/1 bóng nhé,dẩn cao quá đỏ bóng ấy. :roll:



chuyển đèn chạy chế độ 3 cực cũng góp phần làm giảm tự kích chút đỉnh.

chế độ 3 cực là NỐI LƯỚI G2 VỚI ANOD QUA 1 TRỞ HAY NỐI TRỰC TIẾP LUÔN.

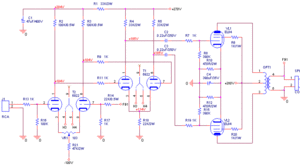

bác xả mối hàn 4 con trở lưới G2 nối với B+, là 4 con 1k nằm song song với dàn domino. bác lấy 4 con trở 100 Ohm/1w gắn vào vị trí mũi tên màu đỏ em vẽ. đó là vị trí lưới G2- chân số 9 với anod- chân số 7.

sau đó bác chuyển opt sang chế độ 10k cho đúng sách vở. nếu để yên 8k cũng ko sao vì em đã thử rồi, nghe vẫn hay như thường.



Cái tụ 22uF/400V phải không bác? Em đang để 33uF/400V mà. Hic. Em không có 22uF/400V ngon nên để đỡ con 33uF/400V Nichicon. Hay em lấy hai con 10uF/ 400V Fuseng // nhé bác?



Nó đó,gắn 10uF thôi,cũng nhờ ráng lên tới 33uF nó mới thừa cao áp ấy chứ :lol: :lol:



tăng giá trị tụ sau choke có làm tăng áp cao áp không cụ ? :lol:

cuongnm tiên sinh, em vẫn gắn cặp tụ oil sau choke và nối thêm 1 em tụ hóa 150uf cho nó quành tráng. em vẫn dùng FT3, khi nào rãnh em sẽ test K-40 và Ft3 anh nhé.

ngay từ những sản phẩm đầu tiên ra lò từ cụ Tringngoc, thì EL84 này đã bị tự kích tần số cao. nếu gắn tụ xx pico F song song trở hồi tiếp thì băng thông hẹp lại. như thế phí quá. có cách nào giải quyết vấn đề này ?



Cái này em đã làm và nó rất hiệu quả (chơi 1 con 220Ohm //470Ohm). lúc đầu cao áp của em nó trên 350v đấy, nghe lụp bụp ghê lắm.

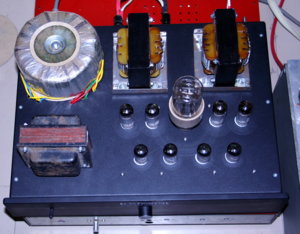

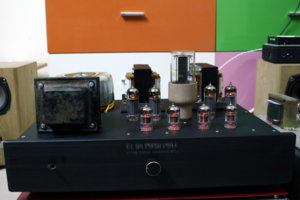

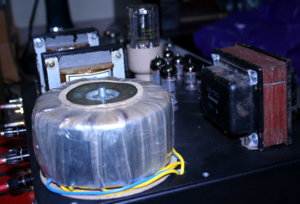

Cuối cùng thì em nó cũng hát, em lắp cái này chỉ bị chút xíu chỗ nguồn âm thôi, còn các vấn đề khác thì không gặp (tự kích, cháy nổ, gain nhỏ ...), chắc tại em ở hiền gặp lành :lol: . Có điều là tiếng của nó vẫn hơi cứng và chói, có thể là do bóng của em mới nên nó thế, để một tuần nữa xem thế nào, nếu cần thì mod tiếp.
