Hic lâu quá không thấy bác nào porst bài về USB-DAC. Em nghĩ nếu phát triển đề tài này chúng ta có thể tạo nhiều sự khác biệt trong công cuộc chơi và DIY Audio. Mục đích luồng này của em là giới thiệu những mạch USB-DAC em đã lắp thành công để cho những bác nào sắp chơi USB-DAC sẽ có động lực và dễ dàng tiếp cận (cho em có bạn ). Cụ thể quá trình giới thiệu của em như sau. 1. USB -> Analog : 3 phiên bản: cho tai nghe; cho amply và 1 phiên bản dùng toàn linh kiện dán 2. USB -> SPDIF : Cái này để từ USB ra tín hiệu SPDIF để các bác cho vào DAC ngoài mà có sẵn giải mã SPDIF 3. USB -> I2S : Cái này để từ USB ra tín hiệu I2S đưa thẳng vào chip DAC luôn 4. SPDIF -> I2S : Chính là giải mã SPDIF ạ 5. DAC : giải mã từ I2S sang Analog
Bác làm luôn cái so sánh và nhận xét về mạch với các hãng Weiss và Empiral audio nữa thì tốt quá. Bác thử xem mạch ra SPDIF có thể thêm con SRC-4192 hoặc 4392 nữa được không? Nếu phần nguồn dùng Pin có được không? Phần clock loại nào tốt nhất? mong tin bác tks
Chào bác em cũng đang ấp ủ USB DAC này, nhưng không biết chừng nào mới nở đây ???. Em sử dụng PCM2707 làm USB receiver và AD1853 DAC. Đang trong giai đoạn vẽ mạch nguyên lý, nếu không có gì thay đổi thì cuối tuần sau sẽ layout xong và đặt PCB mẫu. Mong nhận được những kinh nghiệm quý báu của bác. Thân
Mục đích làm là để giao lưu với con AiportX của bác đó, đợi cụ DIY-Lover làm cái AD1955 hoài mà hông thấy nên phải tự thân vận động.

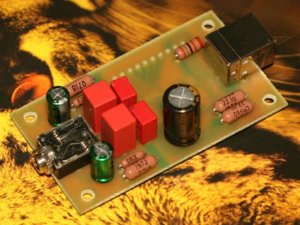

Em gửi các bác Phần 1: mạch nguyên lý và mạch in đơn giản nhất của USB- DAC. Mạch này thích hợp cho các bác thử lần đầu, đảm bảo lắp cái chạy luôn, âm thanh khá nếu lắp linh kiện tốt. Mạch này là dùng cho HeadPhone các bác nhé. Mạch này bản quyền của bác anhdt , em đã xin phép porst lên
Mạch In em in ra PDF đây các bác nhé. Tuy nhiên em chưa in thử ra giấy đâu, các bác in ra giấy thì check trước khi làm mạch nhé. Em gửi cả file PCB vẽ bằng DXP, bác nào thay đổi chỉnh sửa thì cứ tùy ý nhé Notes: Mạch của em dùng thạch anh 12MHZ dán, kích thước 5x7 hoặc 3x5mm

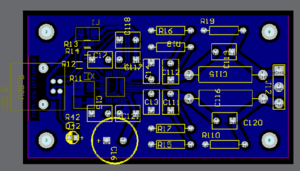

Đây là 1 phiên bản khác, Mạch này em dùng 2 con tụ out mắc song song. Em đã thử với Kemet 10uF mắc song song với wima 0.15uF thấy âm thanh ra rất khá đối với DAC trong, các bác cứ thử nhé File PDF để cho các bác in ra để là ủi mạch in. Các bác nhớ check kích thước sau khi in nhé. Trên mạch có chữ sieuthiav.net ngược nên khi ra mạch in các bác thấy nó xuôi là được nhé Notes: Mạch này bản quyền của bác anhdt, em đã xin phép porst
Đây là mạch in em dùng toàn linh kiện dán. Mạch nhỏ gọn và tiện dụng. Tuy nhiên do dùng linh kiện dán nên chất lượng âm thanh không được như loại cắm (do em dùng LK dán thường và LK cắm xịn mà)
Em cũng đu theo cái này dùng mí con pcm dạng chân ssop ah em vể P2P nên ko có schamtic ah, các bác cứ mò theo schematic bất kỳ sẽ ra ah
em thấy mấy bác làm mấy con USB DAC này hấp dẫn quá nên cũng muốn thử. Có nghiên cứu sơ sơ nhưng vì ko rành về mạch nên e cũng ko biết sự khác biệt ra sao, bác nào viết review xem thử Ah cho e hỏi nếu mình tự làm 1 con USB DAC + headphone amp thì khoảng bao nhiêu ạ? (tính từ A đến Z) (e ở Tp HCM) Cám ơn các bác :lol:
Bác chưa dành về mạch lắm thì chơi thử 1 con đơn giản nhất là được, em thấy chất âm của nó cũng được, hay trong tầm tiền đó. Bác muốn tự làm USB DAC+ Headphone amp em nghĩ hết khoang 4-500 ngàn thôi ạ. Bác cứ mạnh dạn thử nhé
Vậy tặng bác mạch em chơi PCM2706 ra luôn PCM1794 này nhé. Mạch này có tác dụng chuyển USB ra luôn I2S và đưa vào PCM1794, sau đó I/V dùng OPAM. Em test thử mạch này thì thấy chất âm khá, đều các dải. Dải cao hơi chói 1 chút. Nếu Buffer tiếp bằng đèn thì tốt hơn
máy laptop của em trong một lần thử nghiệm ampli DIY đã bị em vô ý làm cháy mất một kênh của sound card, bây giờ chỉ còn nghe được mỗi một bên...! Em rất muốn DIY một cái USB DAC PCM2707 nhưng nhìn sơ đồ của nó em khá nhiều băn khoăn nhờ bác giải đáp hộ: -các vị trí mà em đánh dấu vòng tròn đỏ là nối với nhau rồi có nối vào vị trí nào nữa không ah?! -các chân 4,5,6,7,8,18,19 là các chân pause/play; next; +; -;.....nhưng em không hiểu như vậy là thế nào, chẳng lẽ phải làm mạch riêng cho mấy cái này nữa, cứ để không vậy thì mạch có hoạt động không?! bác có thể chỉ em làm với không?! - không can thiệp gì đến chân số 17 có dược không, hình như chân này không phải là nối mass mà "EXTERNAL ROOM" gì đó?? rồi "SDA", "SCL" gì gì đó có cần phải bận tâm không?!...... nói tóm lại là cứ làm xong cắm vào có thể hoạt động được, thêm "volume + ; volume -" nữa là được.. cảm ơn bác!
Xin trả lời bác như sau: - Chỗ bác khoanh đỏ nối với nhau xong rồi bác nối với chân 21, đây là dương nguồn. - Chân 4,5,6,7,8,18,19 là các chân pause/play; next; +; -;..... là chân điều kiển. Bác để không cũng được. Nếu bác nối với 1 cái nút nhấn, đầu còn lại của nút nhấn đấu đến chân 11 thì khi nhấn nút IC sẽ gửi lệnh lên máy tính để điều khiển các chức năng pause/play; next; +; -. - Chân 17 và SDA, SCL không quan tâm cũng không sao cả Chúc bác thành công.
Các bác nếu đã dùng qua USB DAC cho hỏi có nên đầu tư không, chất lượng âm thanh cải thiện hay là tách bạch đáng kể không ví dụ khi nghe nhạc lossless FLAC bitrate tầm 500kpbs bằng laptop - USB DAC - âmli 2-ch - speaker thì nghe có khá không, liệu được bao nhiêu phần so với CD - CDP? Thanks các pro tư vấn.
Cùng câu hỏi với bro này Em chưa chơi đồ diy bao giờ Nhu cầu của em hiện tại là cần 1 dac mà đầu vào là cổng spidf từ máy tính, đầu cd, hdp .... ra là analog của amp2ch chỉ có tầm 200$ dc ko ạ ( hơn tí cũng dc)
2. USB -> SPDIF : Cái này để từ USB ra tín hiệu SPDIF để các bác cho vào DAC ngoài mà có sẵn giải mã SPDIF Em đang ngóng chờ cái này của bác !!!!! :mrgreen:
Cái này bác có làm mạch in cho Em đặt 1 bộ . Cám ơn bác nhiều. Nếu khg đặt mạch in thì cho Em file Pdf để Em ủi thử.
