Vi điều khiển dành cho dự án CLASS A 30W.

Chào các AE gửi tới mọi người dự án CLASS A30W. Trân trọng.



AE tham gia dự án vui lòng liên hệ 0896402603. Trân trọng.



Chủ topic ơi, tham gia classA 30w hay tham gia làm
Vi điều khiển dành cho dự án CLASS A 30W.
Bạn thuyết minh rõ nhé

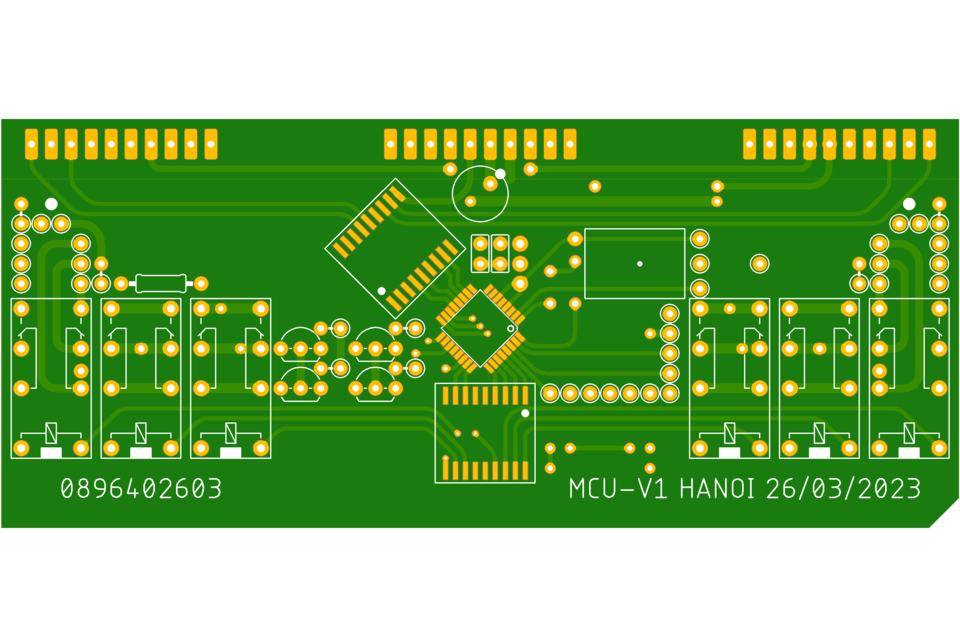

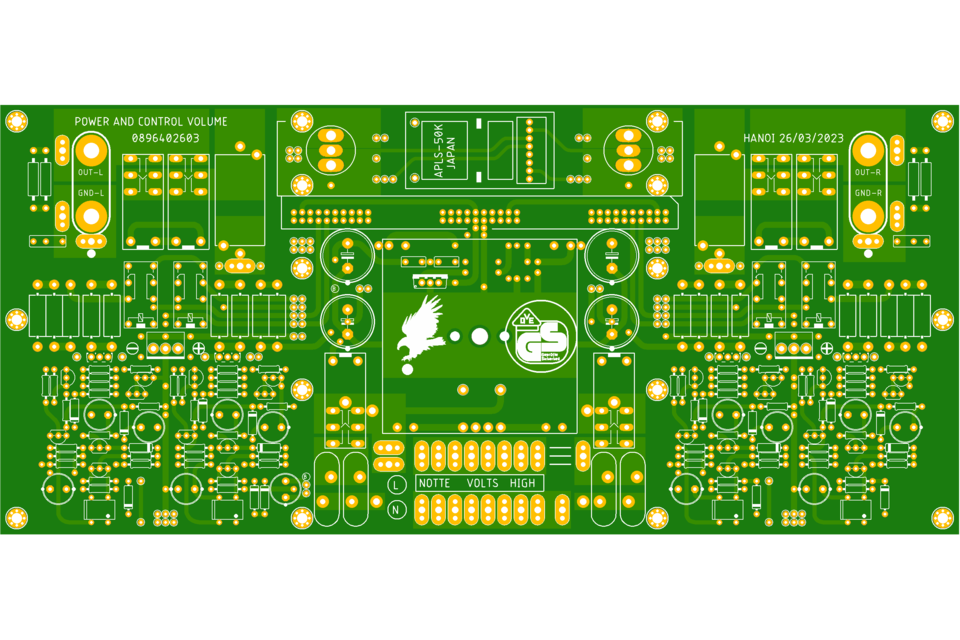

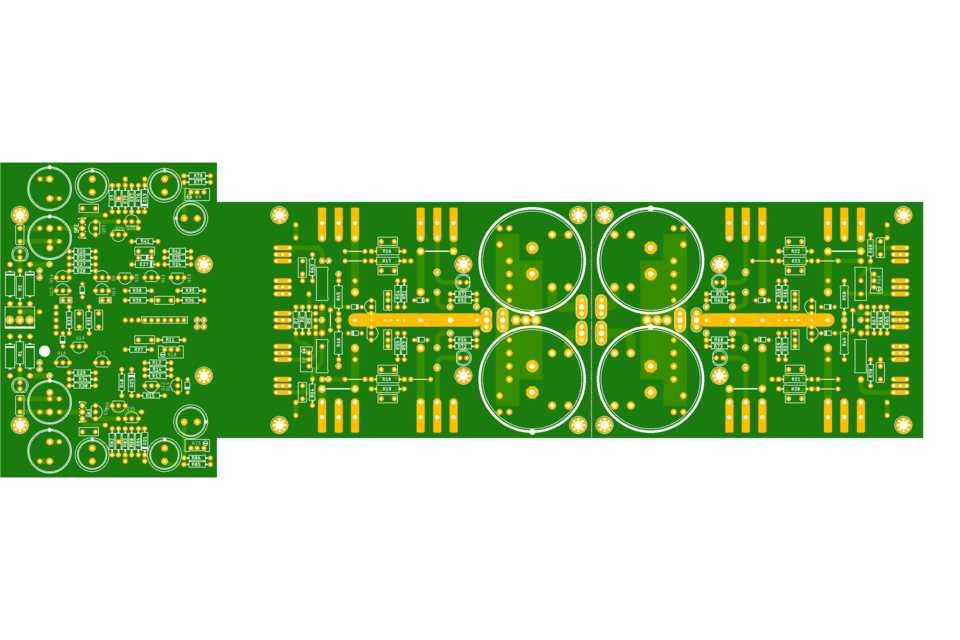

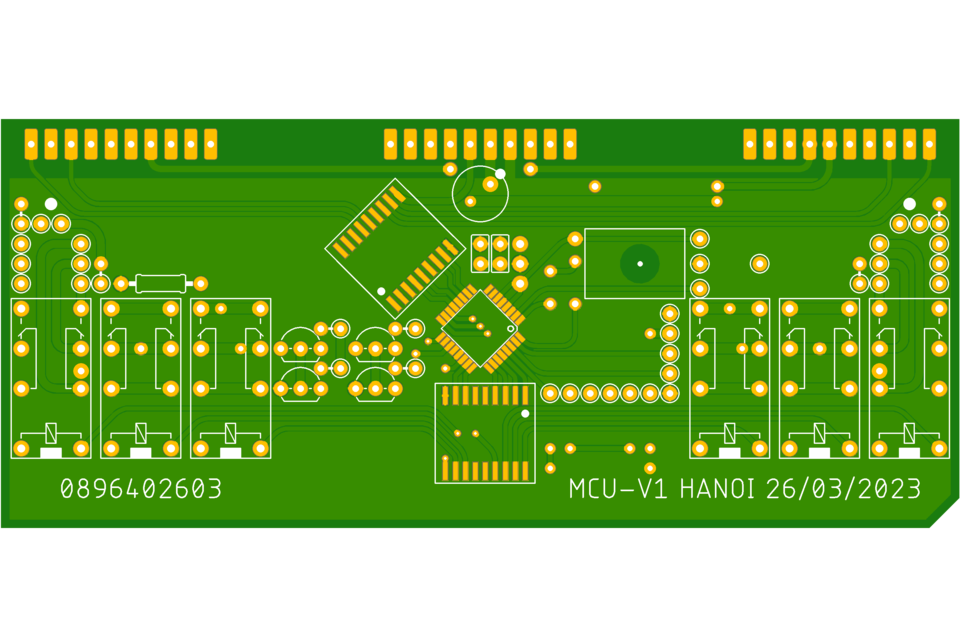

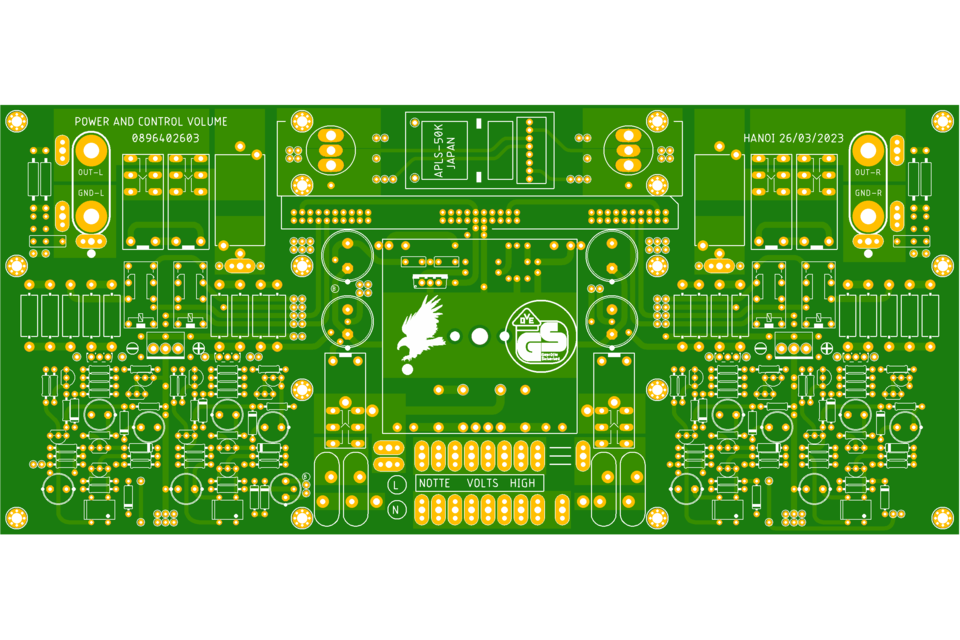

Dự án có hai phần, một là Class A bao gồm 02 bộ PCB công suất, hai là PCB điều khiển và kết nối. Vui lòng xem hình.



Giờ mới nhìn đc Pcb đẹp, nếu không phiền chủ dự án cho anh em ngó cái sơ đồ nguyên lý và list linh kiện để lượng sức có theo đc không. Thanks!



Bạn thông cảm không hỏi sơ đồ nguyên lý. Chỉ bán nguyên bộ hoàn chỉnh. Linh kiện dễ tìm trên thị trường. Trân trọng.

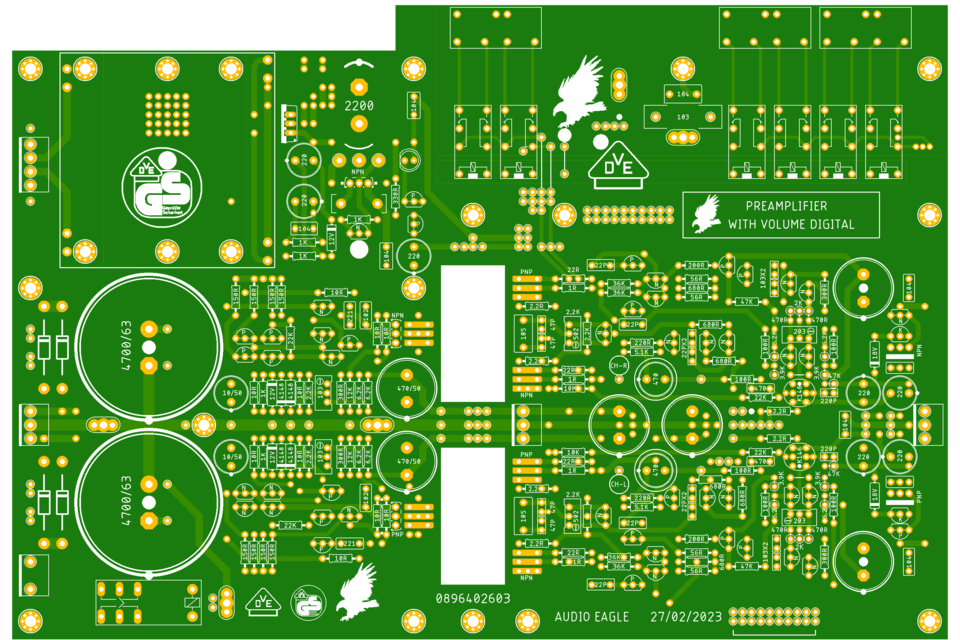

Hình ảnh main Pre. Chuẩn bị đặt PCB.



Bán dẫn toàn bộ phần vẫn đang hoàn thiện bản vẽ, có nghề nhìn ngay. Cập nhật 17h ngày 31/03/2023 tất cả các 0PS, IPS được thiết kế trong các dự án gần đây đều có thể SET được bias và phản hồi bằng vi điều khiển AE lưu ý ạ. Trân trọng.


=AZWba-68h3ZCD8r23ayP0PM3aJ6r35VFUPIF_N9-ClSqN1rzRaXnmWQxAe-4KNK04_6TmG9N7OHXvtRttfgqIBzt-IvFNtVAA7mMFd8V2wrW3R0g-7ZT60eNQ6O2w_0QlU9OyxkQLr9QP6uIJro6U_V9FWTTgTqdg7vNRzCSwPZ3Bg&__tn__=EH-R']



Mới được 90%, bản vẽ dành cho AE nào thích nghiên cứu.

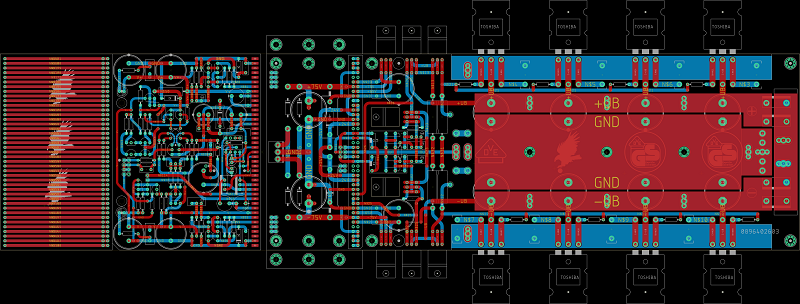

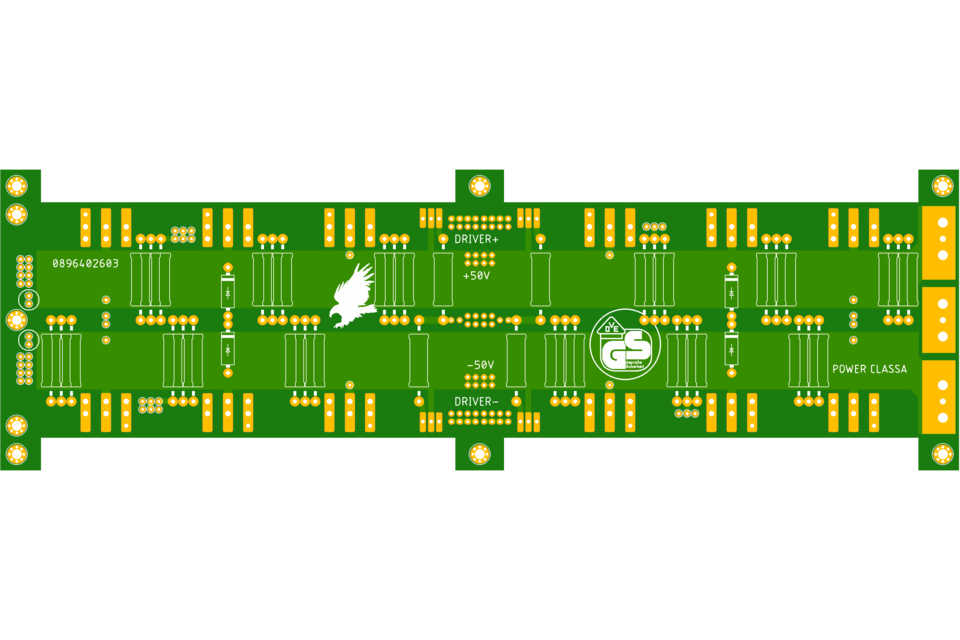

Bản vẽ OPS,IPS. L+R trên một vỉ.

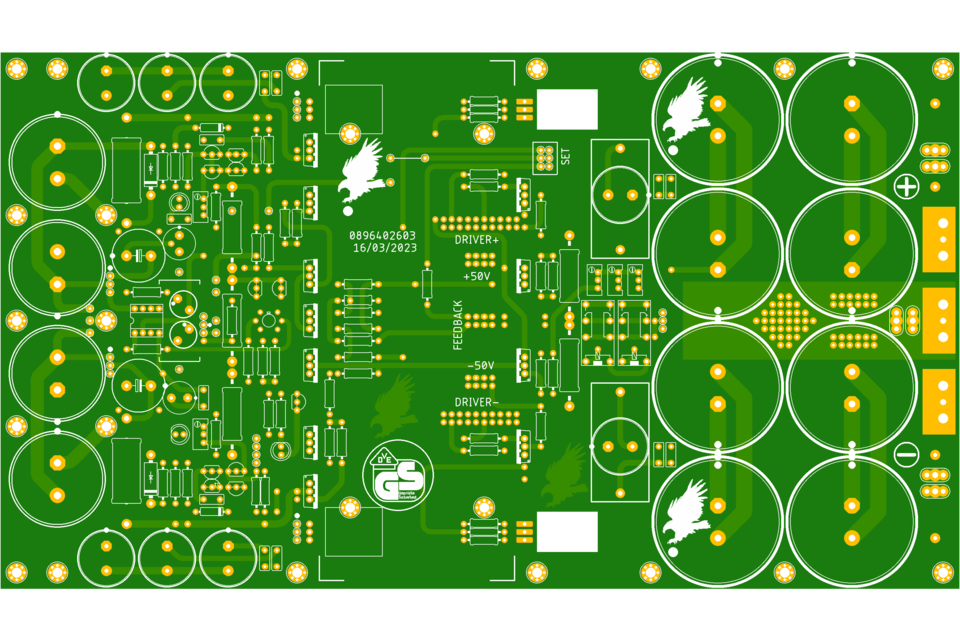

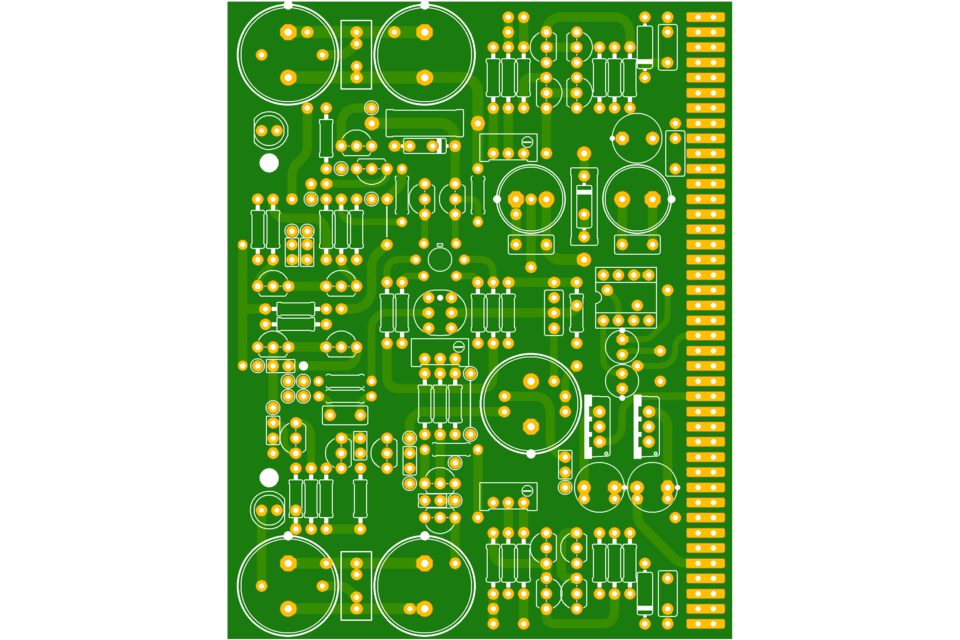

Hoàn thành đợi ngày về Hà Nội. Thiết kế OPS với 08 sò, 08 tụ lọc nguồn trên PCB chạy nguồn chính 65VDC, nguồn phụ 70 VDC. IPS với topo mạch mới dùng 2SK 146 và MAT02, có thể điều chỉnh bias với 03 mức độ, dùng vi điều khiển tích hợp với bo kết nối nhiều chức năng tiên tiến. AE xem qua nhé. Trân trọng.
