"Xưởng" cùng mọi người làm biến thế dùng cho DIY

- Gà đại nhân nhằm rồi, 4.5A/mm2 mà đâu phải dây chịu dòng 4.5 A. Thông số này là mình chọn để tính thôi, Thường tiêu chuẩn càng cao thì dòng sẽ nhỏ trên đơn vị mm2.



Em đánh dấu để khi nào bắt đầu làm sẽ xem chi tiết...
Cảm ơn bác đã chỉ dẫn!



vâng bạn Phong cứ quấn đi có gì điện lại cho mình.nên nhớ là chătị tay.bởi ví nếu không như đã tranh luận với mọi ngườn ở trên.có thể quen tay mình quấn được dây 0,16,nhưng bác nào mới quấn cho dây 0.14 chưa chắc đã vào được.lúc đó thì tiến cũng không đươc.mà lui cũng dở.rồi phần làm khuôn.rồi tẩm xấy ra sao.quấn đã khó,nhưng các công đoạn khác quan trọng không kém.Muốn thành công thì fải trải nghiệm và có thất bại.Tôi quấn đi quấn lại nhiều OPT nhiều khi vẫn bị vấp đấy.Chúc bạn thành công.



fe của bác quấn cho EL84 tốt hôm nào bác mang sang để Sơn quấn giúp.dễ thôi mà.hoặc là bác sang rồi mình hướng dãn quán luôn,lần sau cứ vạy mà làm



Mình rất cám ơn mọi người đã qua nhà minh thăm nhà và giao lưu.đặc biệt cám ơn bạn Tuấn Trần phú,và bạn Long PCB đã kỷ niệm mình một bo mạch rất đẹp,một bộ điều khiển từ xa.qua đây mình thấy Hà nội mình có nhiều người giỏi lắm.Họ làm nhiều hiểu sâu biết rộng.càng giao lưu minh thấy mình còn kém cỏi cần phải học hỏi nhiều.Từ đó minh tháy minh mình cũng hơi liều lĩnh chưa biết mình là ai mà đa ra nắng.có thể mình hơi tinh tướng chăng.Điều đó cũng đúng một phần.Nhưng cái quan trọng mà mình hơi trăn trở đó là Hà nội nhiều người giỏi vậy,mà tại sao,phong trào DIY lại bì bẹt như vậy.thôi thì biết đâu nói đó.Lại liều vậy mình muồn giúp mọi người cái phần mà mọi người ngại nhất.
Cò lẽ từ trang này mình xin phép mọi người thông kê lại từ cách chon fe cho đén cách tính của biến áp nguồn,POT,chóc.biết đâu nói đó.không biết không nôi.cái náy mình nhờ mọi người ủng hộ đống góp thêm để mọi người cùng tiến bộ.Sợ nhất là minh không biết lại cứ tưởng là biết sau đó nói linh tinh.Nếu vậy các bạn cứ nhắc nhở mình.để mình học hỏi tiến bộ thêm.Các bạn thông cảm thì mình mới góp ý thế này.lòi lẽ trong giao tiếp nên lịch sự trang nhã một chút.Vì minh la ngườ HN mà.Chẳng thơm cũng thể hoa nhái.dâu không lịch sự cũng người Tràng an.Nhưng các bạn phải thẳng thắn vì cái chung đừng nể nang.Tất nhiên sai thì phải sửa.Mình quấn cái biến thế tính sai tính lại.quấn sai quấn lại.biết sai là tốt rồi.Bác thủ tướng biết sai trong vụ Vinashin sập tiêm mất mấy ngần tỷ đồng của đát nươc.đã xin lỗi dân rồi,cũng xong mà.Thôi nói vậy thôi.giờ mình phải bận đi làm.tối trực mình sẽ quay lại vấn đề náy iếp ạ.Xin cám ơn mọi người đã quan tâm và đóng góp.



cám ơn bác lexuanson vì topic này ạ..... em thấy bác làm luôn đáp án như thế này không biết có được không ạ:
1/ OPT cho EL84 push-pull
2/ OPT cho EL84 SE
3/ OPT cho 6AQ5 PP
4/ OPT 6AQ5 SE
5/ OPT EL34 PP
6/ OPT EL34 SE
....
...........



xin lỗi mọi người nhà em không vào được mạng vnav nên cho em nợ.(em nhờ tạm mang hàng xóm,em đã báo cho mạng VNAV rồi nhưng chưa được ạ)
em tạm trả lời bác như thế này ạ:
EL84 và 6AQ5 có trở kháng ra gần như nhau,nên OPT PP củav 2 cái có thể quấn gần như nhau và bằng 10k.tương tư SE là 5k.số vòng dây tùy thuộc vào lõi.cụ thể là chất lượng fe và diện tích lõi.thế lúc nào bạn gửi cho mình thông số đó nhé.



dạ nếu được bác lấy luôn FE sẳn ngoài thị trường như FE25, FE28,FE30,FE32 làm chuẩn .... Khi nào cảm thấy làm ngon lành thì kiếm FE tốt sau ạ



Theo em không có fe tốt thì nên chọn 2 phương án:
- Mua OPT thương phẩm hàng có thương hiệu của anh ba,
- Chơi bán dẫn. :mrgreen:
Đừng như em cuốn xong rồi vứt đi



không được kẻ tám lạng người nữa cân hả bác.......... em chưa quấn nhưng nghe bác nói em buồn hẳn.....



Chào bạn Tranguyennguyen và bạn LoD.bạn Lod mình chưa biết nhưng Bạn tra thì mình biết.Bạn Tra bạn ấy thử lòng kiên nhẫn của bạn Lod đấy.Có 2 lý do mình xin trình bầy:
1- Bạn Tra đang sở hữu một kho fe khổng lồ mà bạn ấy đã sưu tầm được tư lâu ,toàn fe đẹp trong đó có những bộ cả Hà nội chỉ có bạn ấy có.Mình đến nhà chơi mới ở phòng khách mà đã thấy thèm.
2- Chính Tra cũng là người mê DIY.nhà bạn ấy loa JBL DIY,amli đèn,Mình cũng đang nhờ bạn ấy tư vấn để DIY loa JBL D130 đấy.bạn Tra cũng có nhiều loại đèn quí trong khi đó minh chỉ có đèn Nga thôi,hôm nào cũng định sang mua mấy loại về để đối chứng.
Bạn tra đùa bác đấy. thử lòng kiên nhẫn đến đâu ý mà.
Việc lưa chọn amli nghe là tùy tai người,còn việc so sánh amli đèn và amli bán dẫn là khó mỗi thứ một vị.khác nhau nhiều lắm không thể so sánh được.và cuộc chiến chưa có thắng bại giữa aamli đèn và bán dẫn.bạn mê cái gì thì bạn liều vì nó và tồn tiền hao của vì nó
Còn về chuyện OPT của bạn nếu bạn có ý định mua thì mua hàng hiệu luôn.đừng mua của TQ làm gì,mình đã tháo một OPT TQ thấy họ quán theo kiểu hàng chợ.Quán rối it lớp. Hơn nũa khi bạn chọn được fe quân sự tốt.quấn cẩn thận thì opt TQ gọi bằng cụ.
Điều này chắc bạn Tra hiểu hơn.vì nhã bạn ấy có cả OPT hành hiệu.hàng quấn vứt xó.Bạn không thể theo được mình phải đi dần tù không đến có rồi từ có ít đến có nhiều.
Vài lời nhăng cuội có gì không phải mong các bác đại xá.Tối mình rảnh mình sẽ post cách hưỡng dẫn để bạn cuốn chúc các bạn thành công.Xin lỗi chú Tra anh nhác tên chú nhiều bỏ qua cho anh nhé.



Hihi, từ sáng đến giờ em cứ hắt hơi mãi, hóa ra bác nhắc tên em nhiều quá.
Em dân lọ mọ và cũng thích đi đến ngọn nguồn, thử tất cả các phương án có thể, còn để nghe hàng ngày thì vẫn đang dùng amply còi JBL 5 kênh 20W chạy IC, đầu CDP Sony cỏ, loa cỏ tự gióng vẫn thấy phê. Cứ trải nghiệm bác ơi, nghe cho mình cơ mà, còn nếu để đạt được đẳng cấp Hi-end cả về kỹ thuật lẫn mỹ thuật thì vẫn là ước mơ xa vời. Cứ mơ thôi :mrgreen:



Thì ra bác trà đầu cơ fe làm OPT làm anh em tìm mãi mà ko mua được..hehe



ÔI đúng thế đấy.Nhà đâu cơ tra lõi OPT dùng 50 năm nữa không hết trong khi đó bọn mình tìm mỏi mắt.chuyện đó laf bình thường vì Tra đã đi trươc mình một bước, khi nói chuyện các lĩnh vực thì mình chưa trải nghiệm bằng.Nhưng mình vẫn cố gắng và mình mong mọi người cũng cố gắng.Tại sao lại không cố và thử nghiệm nhỉ.cái này mình cũng giống chú Tra đáng kình đấy



EM ko có fe thì đi theo hướng khác hihi,sau này có tiền mua opt hãng về lắp vậy...hihi



Không dám ạ, em chỉ thích nghịch và thói quen từ thời bao cấp ở Liên xô cũ nên hay tích trữ thôi, xin bác thông cảm :mrgreen:



Không dám anh vẫn nói,vì đó là sự thât,vì đó là sụ ngưỡng mộ.xa hơn nữa anh cũng sẽ phải đi theo con đường chú đang làm mà.
Chắc là có nhieeuff người trên diễn đàn này cũng có cùng suy nghĩ như anh thôi.Chúng ta cùng chí hướng mà.sẽ phai dìu nhau đi tới đích chứ.có phải không ạ.



EM cũng tậu đc duy nhất 1 bộ Fe xịn thôi, dùng cho EL34PP.
Còn các ampli còn lại, em vẫn đang dùng Fe rã biến áp nguồn.
Nghe các cao thủ nói là biến áp nguồn mà công suất từ 200VA trở lên thì Fe đó có thể dùng cho OPT đc.
Em cũng dùng Fe loại đó, Hen chỉ 12-13, nhưng nghe thì cũng ... tí ta tí tách nên ... cũng tạm hài lòng, khi khác có điều kiện nâng cấp sau!



Em cứ kiếm fe nguồn hay choke về làm opt là oki rồi, quan trọng là kiếm được kích cỡ phù hợp.



đúng vậy.nhưng khi quấn bạn phải chú ý công thức tính sao cho hợp với fe của mình.



đúng vậy.nhưng khi quấn bạn phải chú ý công thức tính sao cho hợp với fe của mình.



lý tưởng và tuyệt vời nhất là fe của choke.âm thanh hay henry cao.các bạn cố kiếm

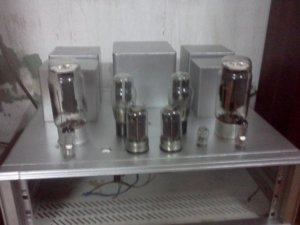

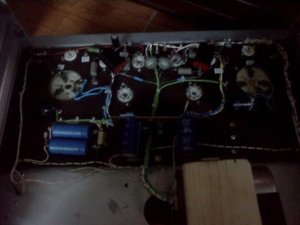

mấy hôm được nghỉ, rã con Gm 70 ra cho vào chassis mới cấu hình IT công nhận khoai thật: riêng cái khoản chassis công đoạn sơn cung mất nhiều thờ gian rồi.
bác trà nhớ giúp em cắp 6v6 RCA để trải nghiệm nhé. thanks



Nhân thể vừa là trả lờ bạn LoD,mình thí dụ một trường hợp E28 quấn cho EL84 pp,rồi từ đó suy ra các trường hợp khác.các bước như sau:
1-Công xuất định khai thác từ bóng
Lấy thí dụ bóng EL84pp công xuất cần khai thác tối đa khoảng 18w
2-Từ công xuất xác định lõi cần tìm
S= Kx sqtr.p với k=2,4
(chọn f=25hz, B=14.000Gs,nếu tôn kèm phải chọn k cao hơn nhiều,khi K càng cao thì diện tích lõi càng to ),
= 2.4x sqtr 18 = 10.18cm2.chọn S=11cm2
Nếu có fe 28 sẽ cần bề dày 4cm.chọn fe theo kinh nghiệm của mình mình thường theo cách sau:
Thường chọn 3 loại fe như sau.
-.fe màu trắng tinh mềm,bẻ cong được,có 2 loại dày để quấn nguồn,loại mỏng quấn OPT.fe này có nguồn gốc từ những cục tích điện.và những thiết bị điện đời mới
-.fe màu xanh xám loại này thì cực tốt rồi mỏng quấn gì cũng được.có nguồn gốc từ thiết bị quân sự.
-fe màu vàng xanh có sọc dưa.loại này có 2 loại mọt dùng cho nguồn,một dùng cho OPT được.
Thường tôi mua 1 lô về quấn thử 1 cái thấy Henry đạt thì chuyển quấn OPT,nếu không đạt tôi cho quấn nguồn.
Sau khi chọn lõi xong,thường chọn fe là khó nhất vì không có fe ngon tiếng sẽ không ra gì..Thường chọn 3-4 bộ nhiều khi mới được 1 bộ.Có khi lại không được bộ nào.

3-Sau khi có lõi mình tính số vòng cho cuộn sơ cấp.thứ cấp.đường kính dây
Tính số vòng sơ cấp cần quấn:
Np = sqrt (Zp x Pout) x 10.000 : S = sqrt (8.000 x 18) x 10.000 : 1120= 3388vòng quấn 3400 để dễ tính lớp
Trong đó Np là số vòng cuộn sơ
Zp trở kháng cuộn sơ.
Pout công xuất ra
S:diện tích lõi tính ra mm
Tính số vòng thứ cấp
Nt=sqrt(zp/zt)=sqrt(8000/7) = 33.8 làm tròn 34
Ghi chú: thường nếu quấn 8om tính 7.6om tính 5
Vậy số vòng thứ sẽ là 3400/34=100 vòng
Tính dòng
Dòng sơ cấp:60mA (dư xài) = > cỡ dây sơ cấp: 0,16mm
Dòng thứ cấp:
P = R x I x I
=> 18 = 7 x I x I
=> I = 1.6 Amp
=> Cỡ dây sơ cấp tối thiểu 0.8mm.
Thực tế quấn 2 cuộn dây 0,55.
4-Chia lớp Cuốn
Để đơn giản tôi chia thành 4 cuộn sơ cấp.4 cuộn thứ.
Mỗi cuộn sơ cấp quấn 5 lớp mỗi lớp 170 vòng dây 0,16
Mỗi cuộn thứ cấp quấn 50 vòng dây 0,55.
5- Cách đấu dây
-Cuộn sơ cấp 1 đấu với cuộn 4.cuộn 2 đấu với cuộn 3.Ta được hai cuộn,Rồi đấu hai cuộn lại với nhau,tất cả đều đấu nối tiếp nhé.
-Cuộn thứ cấp 1 đấu nối tiếp với cuộn 4.
Cuộn 2 đấu nối tiếp với cuộn 3.Hai cuộn này đấu song song,ra 8om.
6-Vào tôn
7-Chạy thử và tẩm xấy
Ngoài ra các bạn có thể tham khảo cách quấn chia lớp đấu dây của bác Trà xanh chia 6 lớp có đương UL cũng hay đấy



các bác tính toán số vòng sơ cấp nhớ để ý cửa sổ . Công thức là để tính toán sơ bộ , khi bắt tay vào quấn sẽ khác và phải tính lại sau lớp đầu tiên .
Nếu là em quấn cho bóng el84 pp thì sẽ xài fe32 x4cm , dây sơ tầm .22 và số vòng sơ dưới 3000v . Dễ quấn và có lợi hơn về thông số kỹ thuật .
