"Xưởng" cùng mọi người làm biến thế dùng cho DIY

Em có OPT cho EL84 của National Matsushita cổ tiêu chuẩn hifi nhưng cực kỳ mi nhon: bản 23 dày 25 mm. Chắc họ cuốn dây rất nhỏ và fe rất xịn



vâng đó cũng là 1 ý kiến mời các bác ạ.
Cửa sổ và đường kính dây cần phải chú ý khi quấn.



Bác chủ ơi, em hỏi ngố 1 tí có gì sai Bác bỏ qua. Xưởng mình có DIY được xuyến không ah? Em thích xuyến vì nó nhỏ gọn và chống nhiễu tốt hơn EI.



Bạn hỏi đúng chứ có sai đâu ạ.bạn phải để chữ xưởng trong ngoặc kép.vì nó chỉ là nơi mình giao lưu với nhau thôi.Quấn xuyến mình không có máy.với lại xuyến thường chỉ quấn nguồn và OPT của 6c33c thôi.hoặc trong âm li ppp.có trở kháng thấp quấn ít vòng.



Anh sơn vào link này nghiên cứu giúp e pre818 va pow 300b nhé. Em Trung
http://www.vnav.vn/forum/viewtopic.php? ... 1&start=75
viewtopic.php?f=46&t=17439&p=351165#p351165



Mình đã xem qua mạch 2 sơ đồ.mạch pow nhà mình có đủ biến thế nguồn và OPT.nếu bạn có lõi thì mình quấn giúp.mạch cũng đơn giản dễ lắp.khi lắp xong mình sẽ cân chỉnh giúp tiếng sẽ hay.
Mạch pre thì hơi đơn giản vì ráp theo kiểu 2 đèn song song để tăng độ hỗ dẫn.
Nếu bạn muốn tính toán cụ thể thì hẹn bạn đến chủ nhật.mình có thời gian mình sẽ tính toán cụ thể.mình sẽ giúp bạn thành công trong việc ráp 2mạch này.
Thân chào



- Em có 2 bộ Fe lưỡi 4cm dày 5cm. Bác Sơn cho em hỏi liệu có đủ làm 1 cặp OPT cho EL 34PP, thông số: 3,5K/CT, 4&8Ohm, công suất 35W/chanel trở lên được không ạ? Nếu được, bác bày em cách quấn với ạ, em không thạo món này. Cám ơn bác rất nhiều ạ!!!



Quá đủ làm PP luôn bác à....



Bác loa đài quay lại trang trước có cách tính bác sơn đưa lên đấy,em thấy cũng đầy đủ chi tiết đấy



mình đã co công thức tinh,nhưng hom nay vào mạng mình vãn nói với bạn là fe của bạn đủ để quấn EL34 kể cả SE và PP.có gì bạn cứ ĐT mình sẽ tư vấn thêm.Fe của bạn quấn khéo sẽ đạt trên 60w pp đấy.Chúc thành công



- Cái schematic của em nó đây bác tính giúp em với nhé. Em chỉ việc Action thui (món tính toán em dốt lắm). Thanks bác:



Vâng nhân dip này em sẽ hình thành cho các bác tính biến thế nguồn trên sơ đồ cụ thể.và kèm với nó là OPT và cuộn chặn.để các bác tiện hành động.
A-BIẾN THẾ NGUỒN.
1- Công xuất cần khai thác.Dòng cực đại của EL34 là 140mA.Điện áp 1 chiều trong sơ đồ là 275v x 1,4= 385v
Vậy công xuất 1 vế là 385v x0.14= 53,9 VA cho 2 vế là 53.9 VA x2= 107,8VA.(Đền tiền khuyếch có dòng nhỏ nên có thể gộp luôn vào)
Công xuất tiêu hao cho sợi đốt là 6,5v x15A = 97.5VA
Tổng công xuất để máy có thể hoạt động được là
P=97,5 +107,8 = 205,3VA
Công xuất thực để cuốn phải đem nhân với 20% ta có P(thực tế)=205.3VA x 120% =246,36.Ta kiếm fe đạt 250 VA trở lên
2-Kiếm fe
Công thức tính là
P= spt(s/k) p là công xuất cần có.S là diện tích tiết diện cần cuốn.K là hề sò phụ thuộc vào chất lương fe có giá trị từ 1,1 đến 1,2.
Áp vào công thức ta có spt 250 =S/1.2 ta tìm được S= 18,97 lấy tròn 19cm2
Nếu ta có fe 3,2 thì cần độ dày là 19/3,2= 5,93 vậy ta có độ dày fe là 5,9- 6cm lõi nhựa ở chợ trời biết chúng ta hay quấn ở diện tích này nên ho đã làm sẵn rồi.cứ việc ra mua thôi.
Nếu ta có fe 4 thì độ dày là 19/4= 4,75.Ở chợ bán lõi 4x5 đấy.
3- Tính dây
31 số vòng /v ta có công thức là Số vòng vôn=H/Stt(H là hệ số tùy thuọc chất lượng fe thường tư 38-48.S là diện tích thực bằng 19/1.2 ) xấp sỉ 16
Số vòng vôn =42/16=2.6
Cuộn sơ cấp= 2,6 x 220v =572 vòng
Cuộn thứ 1 = 2,6 x 275v = 715 vòng
3 cuộn thú 6,3 ta tính thành 6,5 để phòng sụt áp 6,5 x2,6 = 16,9 vòng.quấn 17 vòng
32 tính tiết diện dây.
Tôi thường tính tiết diện dây theo cươngdf độ dòng điện.
Cường độ dòng cuộn sơ 250w/220v=1,136A.Ta áp dụng công thưc
Tiết diện dây = spt(I)x0,7 =0.74
ta chọn dây 0.75 để quấn
dây cuộn thứ 1 có dòng tổng khoảng 500m.theo cách trên ta có dây 0,5
Dây 2 cuộn 6A dây 1.7 dây cuộn 2A 1ly.
4-Cách cuốn.Quấn cuộn sơ tính lớp cách lớp bằng giấy 0,,05,sau đó quấn cuộn dây 0.01 1 lớp đẻ chống nhiếu cuộn này có 1 đầu ra để nối đất.Sau đó quấn cuộn thứ 1,2,3.
Các cuộn cách điện với nhau bằng giấy 0,2.
5-Vào tôn.
vào so le giữa e và i
B-CUỘN CHOKE
Chọn fe tốt như fe OPT quấn dây 0,5 quấn cách lớp khoảng 1000 vòng cho E một bên,I một bên.Sau đó đo H.Nếu chưa đạt quấn thêm.Có nhiều công thức cho cuôn choc này nhưng mình thương làm theo kinh nghiệm.vì cuộn này sai số thỏa mái mà.1H quấn được 5H càng tốt.
c- OPT đã có một phần riêng bạn có thể ráp công thức rồi tính
Mình tính sơ qua có bạn nào có cách tính khác post lên cho mọi người cùng biết.
Xin cám ơn mọi người đã quan tâm.



Bộ OPT EL84 còn không hôm nào anh qua xem luôn.



Bạn Trung mình đã điện thoại cho bác nhưng tiện có cách tính đây bạn tham khảo lại nhé.



Còn bộ này và một số bộ hãng khác nữa :mrgreen: Hôm nào qua mời bác xem và đo. Riêng 1 chiếc EL84 Matsushita này bác với em giải phẫu luôn do có số đo không cân (nghe vẫn tạm ổn)



Bác Trà bao giờ sờ mó tới Phono thì ới em với nhé để em đu dây đến trường với bác.



ÔI thế thì quí hóa quá.hôm nào qua mình sẽ điện trước dạo này đang hoàn thiện nốt công trình cuộc đời nên bận,tối lại lên DIY.thôi sẽ có gắng qua.vì mình vẫn có âm mưu làm một bộ loa mà.Hôn nào qua lấy thông số trước rồi rước loa về sau vậy.



- Cám ơn bác Sơn nhé, em sẽ tiến hành dần, có gì không hiểu sẽ làm phiền bác tiếp



Bác cứ gọi thả con gà mái
Nhìn mạch này của bác mình thấy tiếng bass hơi khỏe bác lên chọn fe tốt và trọng lượng cao 1 chút bác ạ.



Em cũng tương tự bác nên khá bận.
Bên shop vttv đang có bán đôi JBL C40 S8 đấy. Em nghĩ thùng đó là thiết kế chuẩn cho D130, Bác có thể tham khảo.



OK.cám ơn nhưng không to bằng cái nhà chú.thùng này giống thùng nhà Tuấn



Các bác ơi, cho em hỏi.
Em đi ve chai, nhặt được cục biến áp xuyến, nó là biến áp tự ngẫu, người ta hay gọi là cục đổi điện dùng cho đồ nội địa ấy.
Ý định của em là nhặt nó về, quấn thêm vài vòng dây vào làm đốt tim cho DHT
Nó cũng chẳng có gì đáng nói, nếu như đêm qua em ko đem cái đồng hồ đo, ngoắc vào 2 đầu dây 220V vào, đồng hồ nó hiện 6 Henry.
Ngoài vỏ nó đề 60W, vậy là dây nó chịu dòng = 60/220 = 270 mA

Em nảy ra ý định dùng nó làm cục choke, với H = 6 Henry, chịu dòng 270 mA, Rdc = 60 ohm => thông số ngon cho 1 cục choke rồi!
Em còn băn khoăn là dùng cục biến áp tự ngẫu này làm cục choke, nó có ... ổn ko các bác?



Em băn khoăn là bác áp dụng thông số xoay chiều (60W) cho dòng 1 chiều. Một số vấn đề có thể sẽ xảy ra là:
- Dây tỏa nhiệt nóng hơn,
- Lõi bị bão hòa từ.
Nhưng tốt nhất bác cứ nên thử, cháy hỏng biết ngay mà :mrgreen:

Em thấy có schema và BOM linh kiện đầy đủ rồi mà bác, bác ra Hàn Thuyên và STAV 1 buổi là đủ hết :mrgreen:

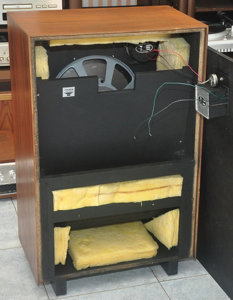

Không giống đâu bác ơi, thùng bác Tuấn là C38 low boy - đặt nằm, thùng này là C40 S8 đặt đứng, tận dụng được ép khí phía sau loa để tăng tiếng bass. Thiết kế này sẽ cho tiếng bass nhiều hơn kiểu thùng bass reflex của em hoặc onken 360 của 1 số bác khác.
Về hình dáng và kích thước thùng của em mời bác tham khảo Tannoy Canterbury:
Kích thước : 1100 x 680 x 480mm
trọng lượng : 63 Kg
http://www.congaudio.com.vn/san-pham?pa ... gory_id=74
Trân trọng



Em cũng tương tự bác nên khá bận.
Bên shop vttv đang có bán đôi JBL C40 S8 đấy. Em nghĩ thùng đó là thiết kế chuẩn cho D130, Bác có thể tham khảo.[/quote]
OK.cám ơn nhưng không to bằng cái nhà chú.thùng này giống thùng nhà Tuấn[/quote]
Không giống đâu bác ơi, thùng bác Tuấn là C38 low boy - đặt nằm, thùng này là C40 S8 đặt đứng, tận dụng được ép khí phía sau loa để tăng tiếng bass. Thiết kế này sẽ cho tiếng bass nhiều hơn kiểu thùng bass reflex của em hoặc onken 360 của 1 số bác khác.
Về hình dáng và kích thước thùng của em mời bác tham khảo Tannoy Canterbury:
Kích thước : 1100 x 680 x 480mm
trọng lượng : 63 Kg
http://www.congaudio.com.vn/san-pham?pa ... gory_id=74
Trân trọng[/quote]
Kính báo anh nhờ chú tim cho đôi loa nhé.nhờ chú anh đã tìm được kích thước thùng rồi
