"Xưởng" cùng mọi người làm biến thế dùng cho DIY

Em cũng tương tự bác nên khá bận.
Bên shop vttv đang có bán đôi JBL C40 S8 đấy. Em nghĩ thùng đó là thiết kế chuẩn cho D130, Bác có thể tham khảo.[/quote]
OK.cám ơn nhưng không to bằng cái nhà chú.thùng này giống thùng nhà Tuấn[/quote]
Không giống đâu bác ơi, thùng bác Tuấn là C38 low boy - đặt nằm, thùng này là C40 S8 đặt đứng, tận dụng được ép khí phía sau loa để tăng tiếng bass. Thiết kế này sẽ cho tiếng bass nhiều hơn kiểu thùng bass reflex của em hoặc onken 360 của 1 số bác khác.
Về hình dáng và kích thước thùng của em mời bác tham khảo Tannoy Canterbury:
Kích thước : 1100 x 680 x 480mm
trọng lượng : 63 Kg
http://www.congaudio.com.vn/san-pham?pa ... gory_id=74
Trân trọng[/quote]


Kính báo anh nhờ chú tim cho đôi loa nhé.nhờ chú anh đã tìm được kích thước thùng rồi



- Đợi ăn sẵn không được, em đành hy sinh buổi tối tính toán theo công thức của bác chủ (có gia giảm đôi chút), kết quả như sau ợ:
Fe lưỡi 4cm, dày 5cm, thông số: 3,5K/8ohm PP (dự tính công suất khoảng 50W).
+ Sơ cấp 4 cuộn, 580 vòng/cuộn x 4 = 2320 vòng (tổng số 20 lớp dây 0,4mm)
+ Thứ cấp 4 cuộn, 53 vòng/cuộn x 4 = 212 vòng (tổng số 4 lớp dây 0,8mm)
* Đấu nối: Sơ cấp: đấu nối tiếp, thứ tự theo cách của bác Sơn
Thứ cấp: 2 cuộn một đấu nối tiếp thành 2 cuộn sau đó đấu // theo cách bác Sơn
- Xin ý kiến bác chủ và mọi người ạ!!!!



Nâng sơ cấp lên 2800v đi....



- Đợi ăn sẵn không được, em đành hy sinh buổi tối tính toán theo công thức của bác chủ (có gia giảm đôi chút), kết quả như sau ợ:
Fe lưỡi 4cm, dày 5cm, thông số: 3,5K/8ohm PP (dự tính công suất khoảng 50W).
+ Sơ cấp 4 cuộn, 580 vòng/cuộn x 4 = 2320 vòng (tổng số 20 lớp dây 0,4mm)
+ Thứ cấp 4 cuộn, 53 vòng/cuộn x 4 = 212 vòng (tổng số 4 lớp dây 0,8mm)
* Đấu nối: Sơ cấp: đấu nối tiếp, thứ tự theo cách của bác Sơn
Thứ cấp: 2 cuộn một đấu nối tiếp thành 2 cuộn sau đó đấu // theo cách bác Sơn
- Xin ý kiến bác chủ và mọi người ạ!!!![/quote]

Lúc bác gọi điện đang đi đường,giờ mở topic thấy mình có một số ý kiến sau:
1-xin chúc mừng bác đã quấn thành công.OPT đầu tay vói thông số khá chuân..
2-Đây là cách quấn đơn giản và dễ nhất nên lần sau bác có thể quấn nhiềulowpss hơn.Vì cang nhiều thì càng tốt.giảm được méo ngang hông.giảm điện cảm dò VV..
3-Dây sơcaaos hơi to dây thứ cấp tậm ổn,mình có thể giảm đường kính dây,và nâng cao số vòng lên 1
Vài ý kiến thế thôi mời các bác ạ



OK bác, em tính sơ thấy cửa sổ vẫn dư mà, vậy thứ cấp sẽ là 126 vòng phải không bác (em tính là 7ohm theo bác chủ). Vậy còn cở dây?



- Chào bác, em mới tính toán theo góp ý và công thức của bác thui ạ, chưa quấn được cục nào ạ. Sau khi xin ý kiến em sẽ chốt hạ và action luôn. Dây sơ em chọn 0,4mm vì em còn dư dây này tương đối ạ, tận dụng cho tiết kiệm . Thanks bác



Dư thì để lúc khác dùng, quấn nguồn, DIY còn dài dài, lo gì?
OPT cho EL34 PP chi mà dùng 0.4mm lận? Dùng 0.3mm là quá đáng lắm rồi :lol: :lol: :lol:
Tăng số vòng sơ cấp lên, nếu cần cho ra nấc 5K nữa cho nó ... nhiều múi hàn



- OK bác, ra sơ cấp có 1 nấc mà newbie em đã thấy nhiều rùi (thứ cấp em có thêm 4ohm nữa ạ), ra nấc nữa hàn lộn thì cu tèo bác ạ . Em sẽ tăng vòng sơ cấp, chỉ ngâm lõi để sau này còn quấn lõi khác theo mạch khác thích thì thay thế lõi là xong hì hì (nếu dùng thử thấy Fe ngon, còn Fe kém thì chờ kiếm fe khác )



thứcấp lên cho ra 3 đầu ra số vòng khác nhau được nhiều công dụng hơn dây 0,6 là tốt ôei, sơ cấp tuùy bác càng to càng tốt nhưng đừng thiếu cửa sổ là được , ...



Sau mấy ngày được bác sơn hướng dẫn,cục opt của em mới quấn xong và đo kiểm được gần 57 henry



Theo mình dây chỉ cần 0,3 là ổn.kích kỡ này thì cuộn sơ chịu được dòng 200mA.cái này bác phải căn cứ vào độ rộng của cửa sổ rồi tính ra.



OPT cho bóng gì mà to dữ vậy bác. Lõi của bác đẹp thật



Theo em cục này được tầm...30H thôi bác ạ. UT602 ở thang này sai số khủng khiếp.



Mình đang định dùng cho bóng 6p3c.
Cục này mình quấn công suất khoảng 30w



Bác nói đúng,nếu áp dụng các công thức bình thường thì chỉ được không quá 30 H,có thể đồng hồ hơi quá khi đo ở mức 200H.Nhưng em và Hoài đo một nủa cuộn ở nấc 20H thì được 11.7H vị chi khoảng hơn 47H.cũng là cao so với điện tích lõi khoảng 10cm2.Tôn này cửa sổ lớn nên em áp dụng công thức của Liên xô ngày xưa,chất lượng âm thanh sẽ tốt.
Cám ơn mọi người đã xem và cho ý kiến.



Chú em lặn lâu quá hôm vừa rồi không lấy số điện thoại,nên không biết đâu mà liên lạc.hôm nào xong GM70 cho anh nghe để anh thích.



báo cáo bác cuối năm rồi cq em nhiều việc quá. riêng khoản quấn đốt tim em phải tháo đi tháo lại 3 lần để đưa điện áp vdc cho GM về 20V. ngâm tẩm mang ra cq vì vợ con sợ mùi. khi nào xong cân chỉnh em sẽ lại vác qua nhà bác nghe thử (đông thời mang luôn driver philip MD để trần test luôn) cấu hình GM70: 12ax7- 6080-IT- Gm70 (riêng khoản IT chưa biết thế nào vì chưa thử).
hoaibo: bóng 6p3c bác thử cấu hình opt 4.3K theo mạch kinh điển st70 xem. em nghĩ chắc hay, opt bác kiếm loại gong chữ nhật ở chợ thì fe sẽ không bị phùng ở giữa như vậy nhé



em đen quá, quấn xong biến áp lắp vào đo 1 bên được đủ số vôn 1 bên thiếu mất khoảnghơn 100v , chắc là cuốn nhầm số vòng ..hic hic



Bóng 6p3c em làm theo mạch của bác có nick cocon.em lại quấn opt theo mạch đấy mất rồi 5,6k.
Bóng đầu là 6h2,6h8c.còn về cái gông chữ nhật như bác nói thì em cũng đã thử rồi như vì bộ fe của em nó không có lỗ xuyên vít qua nên em đành phải mua gông như vậy. Còn vấn đề bị phồng em cũng có cách giải quyết là em kiếm sắt có độ dài bằng chiều fe rồi em cho hai cái gông vít lại chắc là sẽ hết bị phồng.thanks bác đã góp ý.mà hôm nào bác xong con gm70 bác mang sang nhà bác sơn nghe thử thì bác cho em nghe ké với nhé.

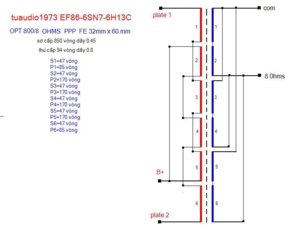

bác chủ cho em hỏi tí em đang có dự án 6h13c ppp em đang định quấn opt theo bác( tuaudio1973 ) bác chủ xem sơ đồ này có gì phải sửa ko thì giúp em với em gà mờ ko biết gì cả mong bác chủ rủi lòng thương



Dạ sơ đồ này quấn cũng tốt đấy ạ.Theo mình sơ đồ này thiết kế cho fe lưỡi 32ly.nếu dùng fe khác bạn phải thiết kế lại.tỷ lệ số vòng như vậy là chấp nhận được tuy vậy khi tìm sơ đồ thì phải có trở kháng ra là 800om.nếu không sẽ ảnh hưởng đến công xuất ra.6H13 có trở kháng ra thay đổi nhiều theo từng so đồ và điện áp,dòng ra của bóng.



Dạ sơ đồ này quấn cũng tốt đấy ạ.Theo mình sơ đồ này thiết kế cho fe lưỡi 32ly.nếu dùng fe khác bạn phải thiết kế lại.tỷ lệ số vòng như vậy là chấp nhận được tuy vậy khi tìm sơ đồ thì phải có trở kháng ra là 800om.nếu không sẽ ảnh hưởng đến công xuất ra.6H13 có trở kháng ra thay đổi nhiều theo từng so đồ và điện áp,dòng ra của bóng.



bác chủ co em hỏi thêm chút sơ đồ này với cỡ fe đó thì được khoảng thì công xuất được bao nhiêu ạ tks bác nhiều



Bác lexuanson xem giúp em tính biến thế cho 6AQ5 PP có đúng không ạ......
P= 10W Zp= 8K Zt= 4 – 8 - 16 ohm

S= 2,4 X Sqrt P = 9,3 có sẳn FE 28 dày 40
S= 1120
Np = 2520 = 2600 vòng ( quấn dây 20%)
Nt = Np : Srqt Zp/Zt = 60 vòng ( Tải 4 ohm)
Nt = Np : Srqt Zp/Zt = 80 vòng ( Tải 8 ohm)
Nt = Np : Srqt Zp/Zt = 120 vòng ( Tải 16 ohm)

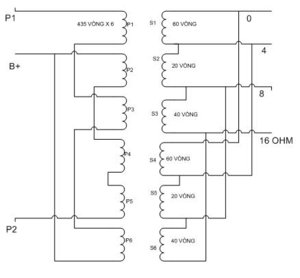

Cuộn sơ chia 6 lớp mỗi lớp 435 vòng dây 20% S1-S2-S3-S4-S5-S6
Cuộn thứ quấn 6 cuộn dây 50% như sau:
P1 60 vòng – P2 20 vòng – P3 40 vòng – P4 60 vòng – P5 20 vòng – P6 40 vòng .
Quấn xen kẽ S1-P1-S2-P2-S3-P3-S4-P4-S5-P5-S6-P6

Đấu dây


em đang mày mò làm thử cái đầu tiên các bác giúp em nhé....cám ơn các bác nhiều



Em đi ve chai, kiếm được cục nguồn, Fe xám đen, mỗi lá Fe mỏng cỡ tầm 0.4mm, Fe lưỡi 2,8 cm, xếp dày 6 cm.
Em cũng đang ấp ủ cặp OPT cho EL84 Pushpull, mỗi cục OPT cần xếp dày 4 cm, hai cục là cần 8 cm.
Em định dùng Fe vừa kiếm đc ở trên quấn cặp OPT này, tuy nhiên còn thiếu mất 2 cm nữa.

Các bác nào có Fe giống như em kể trên, mà dư ra, để lại cho em có đc ko ạ?
Em xin cám ơn và hậu tạ
