"Xưởng" cùng mọi người làm biến thế dùng cho DIY

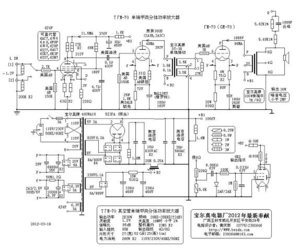

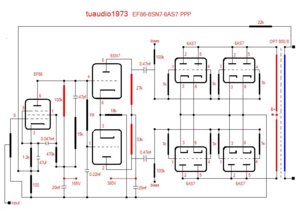

em đang định sử dụng sơ đồ này có được ko ạ bác cho em xin ý kiến chỉ đạo tks bác nhiều



Quá được sơ đồ và OPT của cùng một tác giả sưu tầm,minh thấy quá tốt.khi nào xong cho mình nghe chất âm nhé đèn náy nhà mình có hơn 10 quả chưa lắp.



OPT này người ta tính sẵn rồi.Bạn chỉ việc chọn fe sao cho tốt thôi.Số liệu trên là của fe M6 đấy.
Cuộn sơ cấp được chia ra 6 cuộn nhỏ.mỗi cuộn bạn quấn 3 lớp mỗi lớp 145 vòng.bạn phải quán thật khéo không chồng dây nếu không sẽ không được 145 vòng đâu,với loại fe này tính 140 vòng là dễ quấn hơn.quấn 6 cuộn sơ xen kẽ 6 cuộn thứ.cuộn sơ chẵn nối tiếp với nhau,cuộn sơ lẻ nối tiếp với nhau được 2 cuộn lớn.2 cuộn này lại nối tiếp với nhau.đầu giưã nối 2 cuộn cho B+.hai đầu tự do vào đèn.Bạn nhớ quấn tổng 2610 vòng mới cân 2 vế.
Cuôn thứ cấp quấn như sơ đồ cũng được theo mình chỉ cần quấn 5 cuộn thôi.cuộn giữa cho 2 cuộn nhỏ vào một cuộn cách đấu vẫn như trong sơ đồ.



Nếu quấn cho EL84 dày 3 phân cũng được ạ.tiết diện tối thiểu cần có được cho EL84 rồi đấy.mình đã mổ xẻ nhiều OPT hàng hiệu cũng có kích thước như vậy.bạn cứ thử đi.Mình đã quấn diện tích nhỏ hơn,dây 0.14 chạy được mà.



cám ơn bác nhiều ạ... em thử tính coi mình thông chưa... nếu bác duyệt thì em chuyển sang thực hành ạ



cảm ơn bác chủ nhiều em đang thi công em sẽ cập nhật liên tục để anh em mình cùng chia sẻ



hiện tượng xì ở tụ dầu lọc nguồn: đóng điện cao áp 1000v VDC vào tụ arovoc 660VAC (cũ) thì xảy ra có tiếng xì ở tụ trong khi điện dung gần như mới đó là 69uf/660v vac. như vậy có phải tụ bị khô rồi không ạ các bác giúp em nhé, mạch nguồn ở dưới



đóng điện cao áp 1000v VDC vào tụ arovoc 660VAC (cũ) ...
trời điện áp làm việc của tụ có 660V mà bác cấp tới 1000V mà không sợ nổ tụ à.... tiếng xì xì chắc là đang đánh lửa bên trong ..



660V AC chịu được 930VDC cơ mà bác, thêm có 70V nữa nhằm nhò gì :mrgreen:



không cháy nổ. hôm nay kiểm tra lại thay tạm con 6uf/660vac điện áp hiện tại là 900V sụt mất 100V. không cháy nổ nhưng ù và không hát :twisted: chắc mai em khám lại tổng thể nhất là 2 cục it (nhưng em vẫn tin tưởng là nó dùng tốt. nếu không được chắc em lại quay trở về cấu hình cũ vậy. sẽ cập nhật tiến độ :idea:



Nguồn có tiếng ù xi theo mình có khá nhiều nguyên nhân.ngoài tụ ra bạn phải để ý tới biến thế nguồn.biến thế nguồn không đủ tụ thiếu chính vì thế sụt áp của bạn mới đến 100v.nguồn cấp đủ.tụ bù đủ chắc hiện tượng sụt áp lại phải tính ở chỗ đèn nắn.
Theo mình nguồn của bạn cần kiểm tra 3 nội dung sau:
1-tăng thêm tụ để hiện tượng phóng nạp xảy ra bình thường.
2-Thay thử đi đèn bằng đèn khác hoặc bằng diot.mục đích để làm giảm nội trở nguồn.tránh hiện tượng sụt áp và hồi tiếp dương qua nguồn.
3-Nếu không được bạn xem lại BA nguồn.
Nếu có gì vác qua anh chắc là trôi thôi.



Nguồn có tiếng ù xi theo mình có khá nhiều nguyên nhân.ngoài tụ ra bạn phải để ý tới biến thế nguồn.biến thế nguồn không đủ tụ thiếu chính vì thế sụt áp của bạn mới đến 100v.nguồn cấp đủ.tụ bù đủ chắc hiện tượng sụt áp lại phải tính ở chỗ đèn nắn.
Theo mình nguồn của bạn cần kiểm tra 3 nội dung sau:
1-tăng thêm tụ để hiện tượng phóng nạp xảy ra bình thường.
2-Thay thử đi đèn bằng đèn khác hoặc bằng diot.mục đích để làm giảm nội trở nguồn.tránh hiện tượng sụt áp và hồi tiếp dương qua nguồn.
3-Nếu không được bạn xem lại BA nguồn.
Nếu có gì vác qua anh chắc là trôi thôi.



bác ở Sài gòn em cho bác mượn con biến thế nguồn SUMO 1500V (25kg) về test là bảo đảm luôn... hihi
sẳn đây các bác cho em hỏi là diode 1N4007 chịu điện áp 1000V mà biến thế của em 1500V thì mắc nối tiếp 2 con thì có sử dụng được không ạ...



báo cáo bác em ở gần nhà bác sơn:
- về hiện tượng sụt 100V do em dùng tụ 6uf/660vac mắc sau con 50uf (chocke nằm trên mass)
- vấn đề điod thì em không dành lắm nhưng nếu max chịu áp của con diod 1000v thì nó chỉ chịu được điện áp đó thôi (theo cách mách nối tiếp là để tránh hỏng đèn - hay đánh thông ac sang đèn). cách mắc của mạch nguồn trên để tránh hiện tượng trên: vừa có chất âm của đèn, vừa làm cao áp lên chậm khoảng 15'', bảo vệ đèn trong mạch, đồng thời dễ kiếm con diod cầu 5a /800v (10.000/con có bán tại stav) :wink:



Hi !

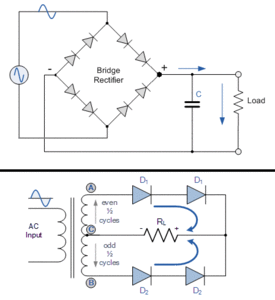

Vẫn mắc được hai hoặc nhiều diode để nâng áp chịu đựng, giống như tụ vậy ạ



tại cái biến áp này có đầu ra là 1510V - 0 - 1510V nên nên có thể dùng 2 diode 1N4007 nối tiếp sau đó mắc thành cầu nắn bình thường là được phải không ạ.....cám ơn huyhoanghp96 nhiều nhé...... mấy cái này cũng chỉ nhìn thôi chứ không dám cắm điện áp cao quá lò mò nó dính cho phát thì...... :evil:



Dạ không phải thế bác ạ.Nếu loại N4007 thì diện áp ngược khoảng 1000v.nên phải nối 2 con rồi nắn 2 nủa chu kỳ như đèn thôi,có điều khi năn bằng diod nội trở thấp hơn.và vì thế sụt áp trên nó ít hơn.tránh được nhiều thứ do nội trở nguồn cao ạ.Cái này đi sâu nó có nhiều vấn đê phải bàn.có lẽ phải có 1topic riêng.



dạ cám ơn bác lexuanson nhiều........ bác cho em hỏi về biến thế OPT SE chút ạ... đèn ghi thông số Ra là 7K nếu mình mắc 2 cây // hoặc 3 cây // với nhau thì khi đó mình sẽ quấn biến thế sẽ có trở kháng tương ứng là 7k-3,5k và 2,3k phải không ạ



Dư này ạ ....................................



Dạ vâng đúng như vậy đấy.Và khi đó phải thay OPT khác để được nội trở phù hợp với đèn.Càng nhiều đèn OPT càng dễ quấn vi nó ít vòng.



bác sơn cho em hỏi để quấn opt pushpull trên lõi EI có cách quấn nào để làm cho cân hai nửa plate với nhau không. mặc dù số vòng cả hai đều giống nhau nhưng khi đo trở thuần thì lệch nhau 2 đến 3 R. nếu lệch như vậy thì ảnh hưởng gì đến chất âm k bác.

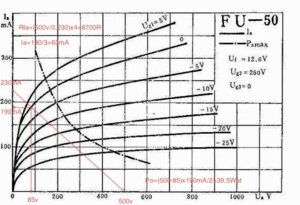

tiện đây nhờ bác xem giúp em tính toán đồ thị như vầy có ổn không.
số là em đang định làm một chú sumo FU-50.đang tính toán quấn cục opt.
em tính sơ sơ thì thấy cục opt của em khoảng 9K. dòng 63mA. công suất 40 wat.
bác xem em tính vậy có ổn không để em chuẩn bị đồ ác sần. thanh kiu bác .

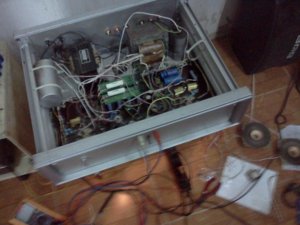

cuối cùng GM70 đã hót trở lại nhưng bóng driver là 6p6c (bóng 6080 em không làm sao cho nó hót được) cấu hình dùng It và điện áp cao hơn hay hơn phiên bản dùng tụ nhiều. do chỉ có 1 bóng 12ax7 nên em đang chỉ chạy 01 vế, ù nền còn chút xíu do thiếu thốn linh kiện quá, chủ nhật bác sơn có rảnh không



Các bác cho em hỏi, khi làm cục choke, có nhất thiết là chèn một lớp cách điện giữa E và I ko ạ?
Vì em thấy, khi em chèn giữa E và I một tấm giấy với độ dày 0.25mm, đo được 8H
Khi em tháo tấm giấy đó ra, cố định lại E và I thật sát với nhau, đo được 11.5H

Nếu chèn một lớp giấy 0.05mm, thì đo được 11H. vậy nên để air gap như thế nào ạ?



thực ra quấn lệch nhau 1 vài ôm không sao cả.cách quấn đều nhất là chập 2 sợi rồi quấn như sơ đồ rồi đấu nối tiếp 2 cuộn điểm giữa là B+.là cân nhất,nhưng cách đó dẽ đánh lửa nên ít ai cuốn.
