"Xưởng" cùng mọi người làm biến thế dùng cho DIY

Em thấy còn có một cách nữa là chia đôi bobbin (ống dây) để quấn nữa bác ạ



cái này chống bão hào từ bác có thể tự điều chỉnh lớp cách điện xao cho vừa tai nhưng nhất thiết phải có lớp cách giữa E&I



em đã từng làm rồi nếu B+ =hoặc dưới 250v thì chập đôi phalte quấn là hay nhất



em sợ nhất là cái đó nên chỉ dám nghĩ chưa dám hành động, cỡ 500v mà quấn kiểu đó chắc dễ ngưởi gà xong khói quá.vậy thì chắc không còn cách nào tốt hơn quấn bằng 2 lõi kẹp đôii. nhược điểm làm mất diện tích lõi quá,



Vâng, cám ơn bác.
Em làm cục choke ham henry cao nên em sẽ để lót lớp giấy 0.05mm.



Đúng thể bạn làm lõi kẹp đôi thì sự chênh lệch sẽ giảm đi nhiều.nhưng khi đấu và cuônl phải chú ý một chút.

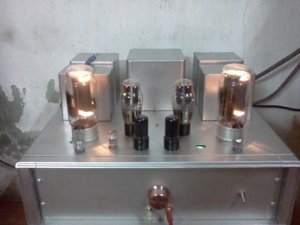

Máy đẹp ở nhà cả ngày chủ nhật không thấy chú ra.Mấy ngày nay không có mạng nên không vào mà biết được.tối nào vác qua anh.báo trươc để anh gọi mấy bạn có âm li mang đến để đánh giá thử xem sao.



Mình sợ với áp này cũng không an toàn ạ.vì dây chỉ chịu tối đa 220v hay sao ấy.



lớp emay của dây có thể chịu được điện áp cao nhưng trong lúc quấn hay bị chầy xước dây phóng điện vì vậy cách quấn chập đôi chỉ mang tính may rủi, không nên làm



nếu vậy ta dùng 2 cục Fe EI mổi cục quấn một nửa số vòng sau đó đấu nối 2 cục lại với nhau giống như dùng trong fe C core ,vậy liệu có được k các bác.vẫn đảm bảo về trở kháng và công suất k.



Hay đúng nguyên lý.nhưng hơi nhiều lõi,với lại chưa thấy ai làm.không biết bác đã làm chưa?



Bác dậy sớm thế.
Em nghĩ dùng double-E core như trên có nhiều nhược điểm hơn ưu điểm:
- đường sức từ dài hơn nên phải tăng số vòng / V so với EI nguyên thủy ( tăng khoảng 1/4),
- Các chỗ tiếp giáp E-E kém hơn C-core nhiều nên chỉ thích hợp làm SE,
- Khó gông cố định hơn, muốn chuẩn phải chế bộ gông riêng.
Cuối cùng, trong 1 số máy công nghiệp em đã thấy kiểu này, dùng làm choke.



Em tính làm 4 cục OPT riêng lẻ sau đấy nôi tiếp 2 cục thành 1 cục OPT se như vậy ko biết có ổn ko hihi tại nhà em có 4 cục Fe giống nhau nhưng lõi nó hơi bé...



Chào chú.lâu quá mới lên mạng thành ra dậy sớm 1 chút.thứ 7 gặp lại chú nhé.



không có gì thay đổi thì chiều thứ bảy em vác AMP ra nhà bác (bác có cục choke nào em mượn cắm vào test thử nhé)



choke anh có nhiều.nhưng thứ 7 này anh muốn sang dự sumo.thế tối nhé.



nếu bác nói vậy nghĩa là vẫn khả thi.có thể sử dụng được.về phần gông cho chắc chắn cái này e có thể sử lí.cái quan trong là đã có bác nào thử làm cái này chưa.để em khỏi mắc công ngâm cứu.nếu chưa em thử quấn thử nghiệm xem sao.biết đâu có đồ chơi mới OPT EE.



đã đọc xong 15 trang của bác chủ và mọi người em thấy khâm phục kiến thức và kinh nghiệm của các bác quá.em ở cách bác Sơn có hơn 1km thoi.hôm nào rảnh em xin phép qua thăm nhà bác nhé



Trước khi triển khai tiếp, bác có thể làm 1 thí nghiệm nhỏ:
- Chọn 2 bộ fe EI giống nhau, nếu 1 bộ có sẵn cuộn dây thì tốt, nếu không cuốn vào 1 bên khoảng 500-1000 vòng dây tùy theo lõi.
- Ghép E 1 bên, I 1 bên, đo thử cảm kháng,
- Bỏ I ra, ghép E-E, đo lại cảm kháng.
Nếu bác không quan tâm lắm đến OPT của bác được bao nhiêu H thì làm tiếp.
PS: Ngoài choke hôm nọ nhìn thấy, loại E-E này dùng khá nhiều với lõi ferrite :mrgreen:



Xin cám ơn bạn hôm nào qua mình chơi,mình làm quen và hàn huyên,nhà mình ở 17 Phố Đức giang nhà bạn ở đâu ạ.
15 trang này kể cả ý tưởng xây dựng nên nó.cũng là công đầu của một số anh em trên mạng VNAV đấy a.Một số người đã giúp mình xây dựng nên nó nhưng các bạn ấy lại sợ nhắc tên nhiều nên mình không kể ra đây nũa.Xin cam ơn mọi người đã quan tâm.rất mong được ý kiến xây dựng và đóng góp mọi người.



nhà em bên an duong sang nhà bác bằng đường chim bay chỉ 500m
nhất định phải qua bác nhờ bác quấn một cặp opt cho bóng 4p1l



à em quên mất là có sumo 2012 nhỉ, thế mà em quên mất



ủa nếu nói vậy khi ghép EE với nhau sẽ mất cảm kháng hả bác.tính toán cho ra 20h mà làm xong chỉ có 5 h thì bỏ công. vậy là bác đã có thử nghiệm rồi. :wink:



Em chưa thử với lõi E-E bác ạ, nhưng theo công thức thì cảm kháng tỷ lệ nghịch với chiều dài đường sức từ. Ở đây từ EI sang EE sẽ bị dài hơn 2 lần đọan chữ E khi cắt bỏ I, coi như 25% đi, nên cảm kháng giảm đi khoảng 1,6 lần. Mặt khác số vòng / V cũng phải tăng lên nữa.
Về thực tế em có thử đo H qua với mấy C-core rất đẹp nhưng dài ngoằng của em rồi. Buồn thê thảm



Nhà em ở khu Đt Việt Hưng em rất thích DIY nhưng điều kiện k cho phép,em ít tuổi nhưng vợ em đã đẻ đứa thứ 2 rồi.ở nhà em mỗi lần em bê ampli ra soi xét vệ sinh là lại mất mấy con ốc vì đứa lớn cứ đòi vặn ốc cho em,mấy tháng sau em lại nhìn thấy con ốc ở chỗ nào đấy mà k biết sao nó lại ở đây.hôm nào em sang nhà bác em chỉ xem thôi nếu bác có bộ nào lắp hoàn chỉnh rồi em sẽ năn nỉ bác để lại cho em dùng đã còn DIY có lẽ em sẽ học dần.vài lời chân thật mong bác chủ và mọi người đừng chê cười em nhé
