"Xưởng" cùng mọi người làm biến thế dùng cho DIY

ok nếu bác chưa thử cuối tuần này rảnh rổi lôi ra nghịch thử xem ra răng.



OK.hân hạnh đón tiếp bạn.để qua sumo nhé.



Máu thể.thôi đẻ cho xong.năm sau đỡ phải đẻ.Khu đô thị ngày nào mình cũng đi bộ vào đó.Tối nào bạn qua.thường tối mình mới bỏ đồ hàng ra nghịch ngợm.Ngày phải đi làm kiếm cơm.Mình có nhiều dự án.một số cái đã xong.



OK em sẽ tích thóc lúa khi có điều kiện em sẽ sang nhà bác.em cũng đi làm suốt ngày tối mới về đến nhà,em còn có sở thích bia rượu nên có hôm 12h mới về đến nhà nên em ủng hộ các bác DIY cả 2 tay luôn.hẹn gặp bác 1 ngày gần nhất nhé.chúc bác thành công



EM nghĩ, cái OPT quan trọng là tần số fmin mà fmin này nó tỷ lệ thuận với thể tích lõi Fe tức là bằng tiết diện x chiều dài đường sức từ trung bình, do vậy nếu chỉ soi về đường sức từ thì chưa đánh giá đầy đủ được. Chưa kể ghép E-E sẽ giảm được điện trở thuần của các cuộn dây do tăng được cửa sổ , số vòng/ lớp tăng, có thể quấn dây lớn hơn..., đặc biệt số Kg fe tăng lên đáng kể (thể tích tăng lên), hạng cân tăng lên không lẽ hẻny lại giảm đi? Em cũng chưa thử, bác yuzenvn thử xem có khả quan không? Còn C-cỏe bự dài, nếu nhẹ ký (thể tích nhỏ) thì hẻny giảm thê thảm. Ngoài ra em thử FE C-cỏe của LIên xô cũng thấy hẻny giảm dã man luôn.



EM nghĩ, cái OPT quan trọng là tần số fmin mà fmin này nó tỷ lệ thuận với thể tích lõi Fe tức là bằng tiết diện x chiều dài đường sức từ trung bình, do vậy nếu chỉ soi về đường sức từ thì chưa đánh giá đầy đủ được. Chưa kể ghép E-E sẽ giảm được điện trở thuần của các cuộn dây do tăng được cửa sổ , số vòng/ lớp tăng, có thể quấn dây lớn hơn..., đặc biệt số Kg fe tăng lên đáng kể (thể tích tăng lên), hạng cân tăng lên không lẽ hẻny lại giảm đi? Em cũng chưa thử, bác yuzenvn thử xem có khả quan không? Còn C-cỏe bự dài, nếu nhẹ ký (thể tích nhỏ) thì hẻny giảm thê thảm. Ngoài ra em thử FE C-cỏe của LIên xô cũng thấy hẻny giảm dã man luôn.[/quote]

Chào các bạn,vấn đề dùng fe E-E để quấn OPT trước đây tôi cũng đã có đề cập và hỏi ý kiến anh TeaBlue chuyên gia về OPT. Lúc đó anh Tea trả lời cũng chưa rõ lắm.Chỉ nói rằng 1 số Hãng vì những lý do # mà họ đã có sử dụng kiểu fe E-E này rồi. Và nếu muốn áp dụng thì phải thử nghiệm tính toán cho kỹ. Vậy thôi. Nhưng tôi lại rất rất amatow nên chẳng thể ngọ ngoạy gì đc. Nay thấy các bạn bàn luận và mang ra thử nghiệm rồi phổ biến cho mọi người thì quý hóa quá.
Nghĩ cho cùng về hình dáng nó cũng chẳng khác gì fe E-I là mấy,chỉ là nó dài hơn thôi .Và airgap ở giữa cuộn dây thì cũng giống như airgap ở fe C-core thôi.



Em đang có dự án làm Amp 6c33c SE có gì mọi người cùng giúp em nhá :wink:
Cảm ơn mọi người .



ÔI đến nhà mình chơi mà bạn làm như đi đóng thuế.mình thích vui thôi.tối nào rảnh mời bạn qua.



Bác làm PP đi cho nó khỏe không kén loa.bóng này nó rẻ mà.



Bóng này em thấy mọi người ca ngợi SE hoặc PSE hơn, công suất cũng khá lớn rồi.



Thế à!mình chưa lắp PSE nên chưa có kinh nghiệm



Loa nhà e dễ đánh mà bác e chỉ cần khai thác 8w thôi là Loa e lồi Rốn rồi hjx



Chào các bạn,vấn đề dùng fe E-E để quấn OPT trước đây tôi cũng đã có đề cập và hỏi ý kiến anh TeaBlue chuyên gia về OPT. Lúc đó anh Tea trả lời cũng chưa rõ lắm.Chỉ nói rằng 1 số Hãng vì những lý do # mà họ đã có sử dụng kiểu fe E-E này rồi. Và nếu muốn áp dụng thì phải thử nghiệm tính toán cho kỹ. Vậy thôi. Nhưng tôi lại rất rất amatow nên chẳng thể ngọ ngoạy gì đc. Nay thấy các bạn bàn luận và mang ra thử nghiệm rồi phổ biến cho mọi người thì quý hóa quá.
Nghĩ cho cùng về hình dáng nó cũng chẳng khác gì fe E-I là mấy,chỉ là nó dài hơn thôi .Và airgap ở giữa cuộn dây thì cũng giống như airgap ở fe C-core thôi.[/quote]

chào bác. suy nghĩ bác khá giống em, trước mắt em quấn và ghép thử một cục xem sao.vấn đề ở đây là em chỉ có thể đo được H, và mức độ ký sinh của nF giữa sơ và thứ. còn đo trở kháng theo mức độ tần số thì em chưa có máy móc. hiện tại chỉ có thể áp dụng đo bằng điện áp AC. nhưng là AC thì tần số vào khoảng 50hz đến 60hz, nên kết quả chưa thật sự chuẩn.đó cũng là điều khá bất cập.



chào bác. suy nghĩ bác khá giống em, trước mắt em quấn và ghép thử một cục xem sao.vấn đề ở đây là em chỉ có thể đo được H, và mức độ ký sinh của nF giữa sơ và thứ. còn đo trở kháng theo mức độ tần số thì em chưa có máy móc. hiện tại chỉ có thể áp dụng đo bằng điện áp AC. nhưng là AC thì tần số vào khoảng 50hz đến 60hz, nên kết quả chưa thật sự chuẩn.đó cũng là điều khá bất cập.[/quote]

Minh thấy các bác nó đều rất đúng.chỉ cố điều như các bác đã nói chiều dài mạch từ quá dài liệu có ảnh hưởng đến từ trễ từ thông.rồi chất lượng âm thanh không.rất mong mọi người thử nghiệm để xem sao.Về mặt lý thuyết khi tín hiệu qua tụ qua cuộn cảm nó sẽ chậm pha so với ban đầu 90đo.không biết thực tế sự ảnh hưởng của fe EE có ảnh hưởng đến phalowngs hơn 90đo không.



chào bác. suy nghĩ bác khá giống em, trước mắt em quấn và ghép thử một cục xem sao.vấn đề ở đây là em chỉ có thể đo được H, và mức độ ký sinh của nF giữa sơ và thứ. còn đo trở kháng theo mức độ tần số thì em chưa có máy móc. hiện tại chỉ có thể áp dụng đo bằng điện áp AC. nhưng là AC thì tần số vào khoảng 50hz đến 60hz, nên kết quả chưa thật sự chuẩn.đó cũng là điều khá bất cập.[/quote]

Minh thấy các bác nó đều rất đúng.chỉ có điều như các bác đã nói chiều dài mạch từ quá dài liệu có ảnh hưởng đến từ trễ từ thông.rồi chất lượng âm thanh không.rất mong mọi người thử nghiệm để xem sao.Về mặt lý thuyết khi tín hiệu qua tụ qua cuộn cảm nó sẽ chậm pha so với ban đầu 90đo điện.không biết thực tế sự ảnh hưởng của fe EE có ảnh hưởng đến phalowngs hơn 90đo điện không.



Compromises

Transformers in most simple form consist of a primary winding and a
secondary winding that are wound round a metallic core. The windings are
usually wound on an isolated former called a bobbin.

The design of an audio transformer is a process full of compromises; here are
some guidelines and considerations:

Physical core size is determined on the power and low frequency limit that is
needed, however the larger the core the more winding capacitance there will
be limiting bandwidth. High frequency bandwidth is also dependent on how the
windings are sectionalised, the more sections the lower the leakage
inductance will be but this is also a compromise with winding capacitance that
will increase when many sections are used.

Choice of core material also affects the performance of the transformer. High
permeability materials make it possible to design high bandwidth transformers
but such a transformer is also very sensitive to DC magnetisation.

4 Core types

All cores used for tube output transformers are laminated that, is they consist
of many thin layers of metal plates put together, lamination enables reduction
of core losses as it reduces Eddy currents.

4.1 EI cores

EI cores are the most common, they consist of one part that is in shape of an
E and another part that is in shape of an I. Advantages of EI cores are that
they are cheap and easy to produce and they are easy for the DIYer to
dismantle and put together again. The major disadvantage is that EI cores can
not benefit in the same way as C-cores and Toroidal cores when using grain
oriented transformer material as some field lines will always be perpendicular
to the grain orientation which reduces max allowable flux level.

4.2 C-cores

C-cores are wound in tape form on a rectangular mandrel, impregnated and
cut into halves that take the shape of C’s. The ends of the 2 halves are
polished so that they can be put back together without any air-gap.

After the bobbins have been winded they are put on the C legs and the 2 C
Halves are put together, depending on design the 2 C halves are kept together
using glue, an outer case, an outer steel band that goes around the whole
core or in some cases the 2 halves are welded together. A major advantage is
that C-cores can be made using grain-oriented metal which allow for higher
flux and higher permeability which gives lower loss and smaller core area for a
given power level. C-cores are also suitable for the DIYer if they can be
dismantled which normally is possible except in the case when the core is
welded.

All the material in this document is my personal copyright. Reproduction of any part of it either in print or
on a website is prohibited by international copyright law. Note! Contrary to popular belief, something
published on a website is not now in the public domain and free to be copied by anyone who feels like it.
Toroidal cores

C-cores are wound in tape form on a circular mandrel and then impregnated.
A difference between the Toroidal core and others are the way of winding, for
Toroidal cores a bobbin is not used; instead the winding is done directly on the
core using a special machine. The major advantage with Toroidal cores are
that they can be using grain-oriented metal which allow for higher flux and
higher permeability which gives lower loss and smaller core area for a given
power level, even higher than for C-cores as there is less core losses.
Disadvantages with Toroidal cores are that they are not really suitable for DIY
as a special winding machine is necessary and also that they are more
sensitive for DC imbalance.
Mời các bác tham thảo..hihi



Em mạo muội trả lời mấy câu hỏi của bác theo những gì em còn lõm bõm nhớ được:
- Tốc độ truyền rất rất lớn nên đối với OPT bác có làm to lên chục lần nữa cùng không ảnh hưởng gì đến trễ từ,
- Dòng điện qua cuộn cảm sẽ trễ pha tối đa đến 90 độ so với hiệu điện thế, qua tụ điện thì ngược lại, hiệu điện thế trễ pha tối đa đến 90 độ so với dòng điện,
Tuy nhiên đây là đối với mạch nối tiếp, tức là choke, còn đối với OPT là biến thế thì pha hoàn toàn trùng giưẫ sơ cấp và thứ cấp.
Chúc các bác một tuần mới tốt lành.



Vâng xin cám ơn bác tranguyen.nhưng tôi có suy nghĩ fe EE làm choke hợp hơn là làm OPT.tôi chưa đủ lí thuyết và thực tể để chứng minh chỉ linh cảm nên nhờ mọi người kiểm chứng lại hộ ạ.Tôi cũng thấy thực tế là ngày xưa những chấn lưu thường họ cũng làm bằng fe EE đấy ,nhưng không rõ mang vào aamli có được không.



- Theo em nếu dùng làm choke thì chuyện trễ pha hoàn toàn không ảnh hưởng đến âm thanh, vì chỉ có tác dụng làm sạch nguồn cấp,
- Chấn lưu ngày xừa có dùng EI hoặc EE thông dụng, ngày nay sản xuất công nghiệp thường làm EI có mấu gông và phần giữa chữ E ngắn hơn, hoặc phần bao ngoài kín, phần giữa cắt ngắn bớt 1 chút, không lo airgap không đồng nhất giữa các chấn lưu khác nhau. Do có airgap khá lớn nên chỉ dùng tốt cho choke hoặc cùng lắm làm OPT SE.



Choke thấy một số bác có sử dụng nhưng OPT SE chưa thấy ai sử dụng.Không biết fe đó có tốt không nhỉ.



Chấn lưu làm choke thường được bao nhiêu H vậy các bác ?



Nửa ngày bận bịu của em được tưng đây ạ hi !!!!

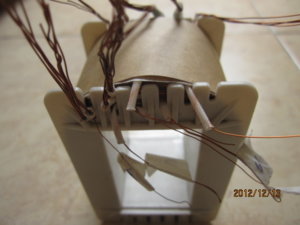

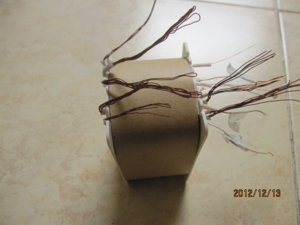

Em quấn được 1/2 OPT rồi :



dạo này em hơi bận mấy dự ớn nên chưa thực nghiệm được.
về vấn đề này em nghĩ là chạy được còn hay hơn hay dở hơn, sau khi kiểm chứng sẽ trình các bác. :mrgreen:



bác quấn giống quấn nguồn quá, sơ cấp sao dùng dây to dữ vậy bác cỡ 0,4mm thì phải.k biết bác cho chạy đèn gì. theo em nghĩ bác nên cách lớp với lớp thì tốt hơn.

còn đây sản phẩm vừa hoàn thành của em.
5k 4R-6R-8R-16R ... UL 43% .35 WAT PP EL34-6L6...
gần đạt chuẩn opt tango chưa các bác. :mrgreen:



Em quấn OPT cho 6c33c-b bác ạ...
Điện áp có 200v nên em quấn như vậy xem nó có leng kenh lốc cốc không :wink:
