    công xuất 280w.quấn dây 0,79 là quá được.

    lexuanson, 30/10/12
    #176
  2. anhtuanhpqn

    anhtuanhpqn Advanced Member

    Joined:
    30/9/10
    Messages:
    3.034
    Likes Received:
    4
    Location:
    Đệ tứ chiến khu.
    Bác chủ xưởng đã đụng vào OPT C-core chưa ạ, có thể chia sẻ kinh nghiệm với anh em không?

    anhtuanhpqn, 30/10/12
    #177
  3. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    Em cũng đang hóng vụ này, bác chủ chia sẻ cách quấn với!

    rock0em_h_x, 30/10/12
    #178
  4. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    Ui, sorry bác !
    Em tính nhầm thật!
    Công suất tổng cộng chính xác là 271W, dây 0.79 là dư sức!
    Hồi sáng ra mắt nhắm mắt mở nhìn thế nào mà tính lộn.
    Sorry, sorry

    rock0em_h_x, 30/10/12
    #179
  5. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.621
    Likes Received:
    90
    Location:
    Bên Đông Trường Sơn !
    Dây 0.79 (lõi) cho dòng 1.27A, Nếu dùng làm sơ cấp cho 220vac sẽ được : 279VA
    Tính ra công suất P = khoảng 223W (nếu cos fi của BA khoảng 0.8 , biến áp tốt mới được như vậy)

    cungdhv, 30/10/12
    #180
  6. lexuanson

    lexuanson Advanced Member

    Joined:
    31/7/11
    Messages:
    843
    Likes Received:
    83
    mình đã quấn duor core.Nhà có nhiều lõi C-core nhưng sau khi mở 1topic tháy một bạn quấn có H tháp quá nên mình không dám quấn.toàn mang ra quán nguồn theo lời khuyên của Tuấn Tràn phú.có bạn nào quân nghe thử xin cho biết chất âm để mình quấn.Quấn không khó.,cái khó là chất âm thôi.lõi này dễ kiếm và rẻ.

    lexuanson, 31/10/12
    #181
  7. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    Thế lõi duor-core bác quấn, quấn xong đo đạc và nghe thấy như thế nào ạ?

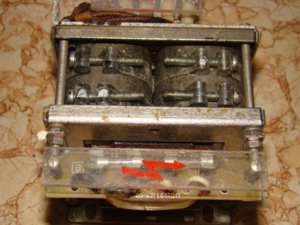

    Với lại, bác cho em hỏi, biến áp lõi duor-core có phải giống như 2 cục 2 bên trong hình dưới phải ko ạ?
    thanks


    Attached Files:

    rock0em_h_x, 31/10/12
    #182
  8. lexuanson

    lexuanson Advanced Member

    Joined:
    31/7/11
    Messages:
    843
    Likes Received:
    83
    Thế lõi duor-core bác quấn, quấn xong đo đạc và nghe thấy như thế nào ạ?
    Với lại, bác cho em hỏi, biến áp lõi duor-core có phải giống như 2 cục 2 bên trong hình dưới phải ko ạ?
    thanks[/quote]
    Lõi này quấn mình tính như lõi EI nhưng đương machi từ kín hơn nhiều.khi quấn xong bạn cho lõi nhớ đúng chiều như cũ.nếu sai henrrry giảm ghê lắm đấy.chất âm loại này tốt kể cả loại nguồn fe bình thường

    lexuanson, 31/10/12
    #183
  9. lexuanson

    lexuanson Advanced Member

    Joined:
    31/7/11
    Messages:
    843
    Likes Received:
    83
    Thế lõi duor-core bác quấn, quấn xong đo đạc và nghe thấy như thế nào ạ?
    Với lại, bác cho em hỏi, biến áp lõi duor-core có phải giống như 2 cục 2 bên trong hình dưới phải ko ạ?
    thanks[/quote]


    Lõi này quấn mình tính như lõi EI nhưng đương machi từ kín hơn nhiều.khi quấn xong bạn cho lõi nhớ đúng chiều như cũ.nếu sai henrrry giảm ghê lắm đấy.chất âm loại này tốt kể cả loại nguồn fe bình thường.Henry cao hơn EI 2-4 tùy ghép tốt

    lexuanson, 31/10/12
    #184
  10. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    21
    Em sẽ quấn = C core. Double C core em cũng muốn tìm mua làm OPT nhưng mà khó mua quá..hihi, bác nào có thì nhượng lại cho em với... :D

    caoan, 31/10/12
    #185
  11. tranguyennguyen

    tranguyennguyen Advanced Member

    Joined:
    20/4/11
    Messages:
    3.524
    Likes Received:
    21
    Location:
    Hà Nội

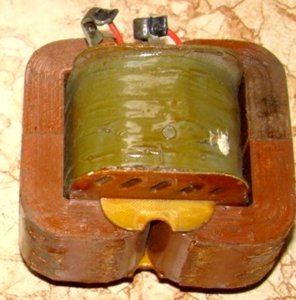

    Biến thế nguồn Liên xô cũ loại thông dụng 250 VA có tiết diện 32x50 đây ạ


    Attached Files:

    tranguyennguyen, 31/10/12
    #186
  12. tranguyennguyen

    tranguyennguyen Advanced Member

    Joined:
    20/4/11
    Messages:
    3.524
    Likes Received:
    21
    Location:
    Hà Nội

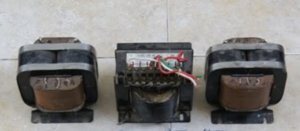

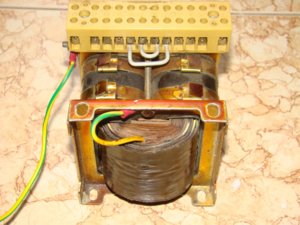

    Còn đây là 2 loại double C core cùng của Hungary, chất lượng tuyệt hảo


    Attached Files:

    tranguyennguyen, 31/10/12
    #187
  13. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    21
    Đẹp quá ,bác có dư cặp nào ko ..hihi

    caoan, 31/10/12
    #188
  14. lexuanson

    lexuanson Advanced Member

    Joined:
    31/7/11
    Messages:
    843
    Likes Received:
    83
    hôm nào quấn xong mang qua mình đấu vào aamli xem chất âm rồi đo H xem sao nhé.

    lexuanson, 31/10/12
    #189
  15. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    21
    vâng quấn xong em mang qua bác kiểm tra , nhưng chắc cũng lâu vì dạo này em bận việc quá..hihi

    caoan, 31/10/12
    #190
  16. tranchung159

    tranchung159 Advanced Member

    Joined:
    9/8/12
    Messages:
    612
    Likes Received:
    19
    Chào bác Sơn em cũng ở gần chỗ bác, cuối tuần nếu bác không bận em qua chỗ bác giao lưu nhé.
    Thân!

    tranchung159, 31/10/12
    #191
  17. anhtuanhpqn

    anhtuanhpqn Advanced Member

    Joined:
    30/9/10
    Messages:
    3.034
    Likes Received:
    4
    Location:
    Đệ tứ chiến khu.
    Xin lỗi bác chủ và anh em trước!
    8 trang rồi mà chưa có được một sản phẩm, chuyển topic này qua góc tám thì hợp lý hơn.

    anhtuanhpqn, 31/10/12
    #192
  18. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    21
    Có 1 nguồn rồi chưa úp ảnh thôi bác à..hehe :D

    caoan, 31/10/12
    #193
  19. audiofind

    audiofind Advanced Member

    Joined:
    14/4/08
    Messages:
    605
    Likes Received:
    1

    Lõi này quấn mình tính như lõi EI nhưng đương machi từ kín hơn nhiều.khi quấn xong bạn cho lõi nhớ đúng chiều như cũ.nếu sai henrrry giảm ghê lắm đấy.chất âm loại này tốt kể cả loại nguồn fe bình thường.Henry cao hơn EI 2-4 tùy ghép tốt[/quote]
    Bác chủ ơi ! em có cục Fe nguồn EI lõi 35x60, nhưng kích thước không chuẩn, hơi to, trọng lượng còn lớn hơn cục Fe 36x70 chuẩn 1 chút, như vậy khi tính toán công suất, số vòng dây em lấy theo cục Fe 36x70 có được không ạ?, em sợ nó nóng quá!


    Attached Files:

    audiofind, 31/10/12
    #194
  20. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    21
    Bác chủ ơi ! em có cục Fe nguồn EI lõi 35x60, nhưng kích thước không chuẩn, hơi to, trọng lượng còn lớn hơn cục Fe 36x70 chuẩn 1 chút, như vậy khi tính toán công suất, số vòng dây em lấy theo cục Fe 36x70 có được không ạ?, em sợ nó nóng quá![/quote]
    bác cứ lấy hệ số tính vòng vôn là 48 là ngon...

    caoan, 31/10/12
    #195
  21. GOHOME

    GOHOME Advanced Member

    Joined:
    28/4/11
    Messages:
    1.443
    Likes Received:
    30
    sqtr 250 VA = 15.8
    tiết diện = 3.2 * 5 = 16
    Bác có tài liệu nào về C-core của Liên Xô cho em một bản .

    GOHOME, 31/10/12
    #196
  22. tranguyennguyen

    tranguyennguyen Advanced Member

    Joined:
    20/4/11
    Messages:
    3.524
    Likes Received:
    21
    Location:
    Hà Nội
    Em chỉ có C-core thực tế thôi ạ, thử kiểm tra thấy công thức trên khá chính xác.
    Các loại double C core em có: 20, 50, 63, 100, 160, 250, 400, 1000 VA.
    Có quyển tra cứu dày cộm tiếng Nga, nếu cần tra loại nào bác đưa ký hiệu để em tra thử hộ.

    tranguyennguyen, 31/10/12
    #197
  23. GOHOME

    GOHOME Advanced Member

    Joined:
    28/4/11
    Messages:
    1.443
    Likes Received:
    30
    Bác cho em hỏi hệ số vòng/vôn của nó là bao nhiêu vậy ? Gần em họ còn vài bộ c-core ( Nga ) khá đẹp vì vậy tính tận dụng . :D

    GOHOME, 31/10/12
    #198
  24. metalhead

    metalhead Advanced Member

    Joined:
    15/2/07
    Messages:
    3.287
    Likes Received:
    29
    Em nhớ là đọc được trong sách thấy lõi C-core nguồn của Nga có vài loại: cửa sổ rộng, cửa sổ hẹp và trung bình để phục vụ cho các mục đích khác nhau (cụ thể là gì thì em quên rồi). Tuy nhiên như vậy có thể thấy rõ cùng 1 diện tích thì cân nặng bộ lõi có thể khác nhau phụ thuộc vào cửa sổ rộng hay hẹp, và do đó công suất cũng khác nhau nên khó dùng chung 1 công thức tính toán.
    Tuy nhiên đoạn trên là dành cho lõi C-core, vốn được dùng cho hệ biến áp nguồn tiêu chuẩn của Nga, còn với lõi double C-core thì họ có chia ra các loại như trên hay không thì e ko rõ.
    Về cơ bản thì các bác tìm bên trang turneraudio cũng có công thức universal để tính công suất lõi, trong đó có tính đến cả diện tích lõi và cửa sổ, theo em là hợp lý và tổng quát hơn.

    metalhead, 31/10/12
    #199
  25. tranguyennguyen

    tranguyennguyen Advanced Member

    Joined:
    20/4/11
    Messages:
    3.524
    Likes Received:
    21
    Location:
    Hà Nội
    Một số loại biến áp công suất nhỏ thông dụng:
    TPP263...271 - lõi 25x25, 57VA, kích thước 68-88-82, nặng 1,4 kg,
    TPP 272...282 - lõi 25x32, 72 VA, kích thước 75-88-82, nặng 1,7 kg
    TPP 283...280 - lõi 25x40, 90 VA, kích thước 83-88-82, nặng 2,1 kg.
    Hệ số vòng/vôn phụ thuộc vào chất liệu thép, hình dạng fe và công suất biến áp.
    Một số loại thép thông dụng dùng cho âm thanh (biến áp nguồn, choke và OPT): 1411, 1511 và 1512.
    Độ từ thẩm ban đầu tương ứng 250, 300, 400; tối đa 5500, 6000 và 7000.

    Nói về lý thuyết loằng ngoằng lắm, còn thực tế em dùng khoảng 42.

    tranguyennguyen, 31/10/12
    #200
