"Xưởng" cùng mọi người làm biến thế dùng cho DIY

Vâng sáng thứ 7 mời bác qua nhé.mình ở nhà đón bác.



Vâng bác nghĩ vậy là theo cái lý của bác là đúng.hơn nữa bác cũng chưa đọc hết 8 trang hay sao ấy.Mình mở topic không mang mục đích kinh doanh nên sản phẩm là việc phụ.Tuy vậy cũng giao lưu được một số sp gọi là giúp nhau thôi.mình không biết đưa ảnh nên đành chịu.mong bác hãy rộng lòng đại xá cho kẻ ham vui mà lại kém tài này nhé.

Thứ 2.Mình muốn đây là một sân chơi bình đẳng để mọi người thông báo chia sẻ và giúp đỡ nhau cách quấn các loại biến thể.thí bác nói nó là "góc tám"thí quá đúng.nhưng chính đây mới là sản phẩm.một sản phẩm của trí tuệ và ý tưởng.Đó mới là kinh tế nữa.và lại là sự vô tư vì sự nghiệp đèn đón của nước nhà sao cho bằng người,sánh vai với cường quốc năm châu chứ.Bác có thấy cay cú khi các sản phẩm của mình nói riêng và Việt nam nói chung lại thua kém không???

Thứ 3 mình muốn nhắc lại động cơ chính của mình cũng như trang topic của mình là.cùng mọi người làm biến thế cho DIY nghĩa là bạn có fe biết quấn mình tính cho thông số và hướng dẫn quấn.nếu bạn chưa có fe mình để lại cho.tất nhiên ai đặt thì mình làm.nhưng giá cũng chỉ để trang trải cho những đâu tư của mình thôi.Gọi là giao lưu mà.

Ngoài lĩnh vực biến thế ra bạn nào biết đi mạch.chưa biết ráp mình cũng giúp được.Nếu không giúp được thì kiến thức mình cũng để không bỏ phí.tất nhiên là có những cái hạn chế thì không giúp được.
Xin cám ơn bác đã thẳng thắn và cám ơn mọi người đã quan tâm



Có nhất thiết phải mở một topic tám không trong khi nguồn đã có bác Rùm, OPT đã có bác Teablue và đã được chứng minh thành công qua nhiều người thực hành.
Bài ban đầu của bác tham vọng khá nhiều mà đến 8 trang vẫn chưa có cái post nào hướng dẫn một cách cụ thể.



Đây là topic giao lưu giúp đỡ về biến áp các loại. Ngoài bắc tìm đồ cũng khác trong nam nhiều, ngoài này fe Liên xô cũ dễ kiếm hơn, trong khi fe choke Mỹ kiểm đỏ mắt không ra, nên tùy tiền biện lễ, cách tính cách quấn cũng phải thay đổi. :mrgreen:



Chào bác lexuanson!
Em tập ráp ampli đèn, mục đích chính là để học hỏi. Em đã chọn đèn GU50, lắp mạch SE, cao áp chạy khoảng 420 VDC đến 450 VDC. Hiện tại em đang có khó khăn về các thông số của biến áp xuất âm (kích thước lõi, số vòng dây và cỡ dây các cuộn, cách quấn cụ thể...) cho mạch SE chạy đèn GU50 này. Rất mong bác tư vấn giúp đỡ.
Em cảm ơn bác!



bác Sơn có thể tính giúp em cách quấn cái OPT của mạch 6CL6 PP này không ạ .. http://www.google.com.vn/imgres?img...zGRUMeXOciMiAKazIG4CA&ved=0CCwQ9QEwAQ&dur=292

Em cám ơn bác nhiều lắm...



em post phần mềm quấn opt v2 của china lên đây các bác nghiên cứu nhé.
thứ 7 này em sẽ chột bạch quấn thử cặp 3.5k fe 28 dày 50 rồi nhờ bác sơn kiểm tra hộ (ước tính khoảng 1 tuần)



nếu hướng dãn cụ thể mời bác vào 2 trang cùng nhau tự quán biến thế nguồn.và quấn biến thế xuất âm dễ oec.ở đó sau khi đọc xong bác sẽ làm được hết.Đó là phần chính còn tôi chỉ là 1 phần nhỏ bé là giải đáp thắc mắc và giúp mọi người thực hành,đồng thời cũng muốn mọi người biết ở ngoài thủ đô mình cũng có 1 người quán được biền thế các loại.có thể bác cũng biết quấn lên có ý kiến đó.thành thật xin lỗi vì đã làm phiền bạn.



nếu hướng dãn cụ thể mời bác vào 2 trang cùng nhau tự quán biến thế nguồn.và quấn biến thế xuất âm dễ oec.ở đó sau khi đọc xong bác sẽ làm được hết.Đó là phần chính còn tôi chỉ là 1 phần nhỏ bé là giải đáp thắc mắc và giúp mọi người thực hành,đồng thời cũng muốn mọi người biết ở ngoài thủ đô mình cũng có 1 người quán được biền thế các loại.có thể bác cũng biết quấn lên có ý kiến đó.thành thật xin lỗi vì đã làm phiền bạn.



Em vừa đi giúp dân khắc phục hậu quả bão về, người hơi khó ở, bác thông cảm vì đã quá lời.
nhưng vẫn muốn bác sửa trang đầu kẻo nhiều người mới không hiểu được ý tốt.
Thành thật xin lỗi.



Nếu theo cấu hình của bạn.biến thế xuất âm có trở kháng 3k/8om.bạn chọn fe M96 dày khoảng 4-5cm là được.quấn dây 0.25.quấn 18 lớp sơ cấp.4 lớp thứ cấp dây 0.6 bố trí như sau:
quấn sen kẽ 1 cuộn sơ cấp sau đén 1 cuộn thứ cấp,như vậy sẽ có 6 cuộn sơ cấp(mỗi cuộn gồm 3 lớp mỗi lớp 130 vòng dây 0,25) và 6 cuộn thứ(mỗi cuộn 61 vòng dây 0.6).
các cuộn sơ cấp nối tiếp với nhau.
Nếu bạ có fe khác lại phải tính lại đấy.
cuộn thứ đấu như sau
.cuộn thứ cấp 1 nối tiếp với cuộn 4
cuộn thứ cấp 2 nối tiếp với cuộn 5
cuộn thứ cấp 3 nối tiếp với cuộn 6
sẽ được 3 cuộn thứ cấp.3 cuộn này lại đấu song song với nhau.
hoặc đơn giản hơn quấn thành 3 cuộn sơ, 2 cuốn thứ.nhưng chắc không tốt bằng cách quấn trên đâu.
cách quấn như sau:quấn cuộn sơ cấp 1,sau đó quấn cuộn thứ cấp 1.tiếp cuộn sơ 2.tiếp cuộn thứ 2,tiếp cuộn sơ 3.
mỗi cuộn sơ gồm 6 lớp mỗi lớp 130 vòng dây 0.25
mỗi cuộn thư gồm 2 lớp.mỗi lớp 61 vòng dây 0.61
sơ đấu nối tiếp thứ đấu song song.thế là xong



Hình như trên sơ đồ họ in nhầm thành 16k.nếu sơ đồ này bạn quấn 5-5,6k là đủ.bạn có fe gì mình sẽ tư vấn chính xác đến từng lớp.



em có FE 28 và FE 25 ..... em đang tập lắp nên chỉ cần nghe hơn cái TDA7294 là được bác à.... cám ơn bác nhiều nhé



Không sao đâu bạn ạ,mình đã cùng nhau lên mạng thì theo minh là bình đẳng trong chuyện phát ngôn.Đầu tiên mình thấy ngoài bắc mình không có ai quấn nên định kinh doanh đấy.nhưng khi quấn được vài bộ đã hết cả fe vả lại cả tuần mình chỉ được nghỉ ngày thứ 7 thôi không thể kinh doanh trong điều kiện đó được,mình nghĩ kiến thức của mình để đó hơi phí.rồi hôm chú Trà,anh Tuấn trần phú sang chơi khuyên mình nên giúp mọi người theo hướng đó.đấy là lý do tai sao có trang topic này.Hy vong 1 ngày gần đây mình gặp nhau hiểu nhau và gần nhau hơn.



Mình không mở được phần mềm này. sáng thứ 7 chú qua anh mang fe ra rồi mở cho anh.Bạn Quyên cũng cho mình 1 phần mềm.thỉn thoảng cũng mở ra xem.nhưng cũng phải có thực tể nữa,quấn thế nào nó cũng kêu.nhưng để nó hát hay quả là không dẽ.



Thế lấy fe 28 quấn nhé.để dày 6cm.quấn dây 0.25 cho sơ khoảng 2600 vòng.thứ dây 0.8 theo tỷ lệ sơ cấp/thứ cấp=25-27.khi nao quấn cụ thể bạn do kich thước cửa sổ fe để mình tính lớp giúp.



vâng, có gì sáng thứ 7 em qua.

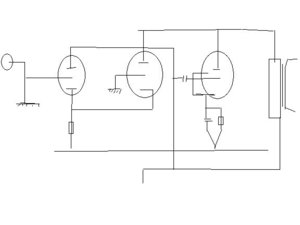

nhân tiện có cao thủ nào đi qua phán cho em mạch này nó thuộc loại gì với, tác dụng của đèn v2 như thế nào



anh nghĩ chú vẽ chưa chuẩn hay là mạch khó quá.mạch này nếu anh không nhầm là mạch đấu chung ka tot,anot,lưới để giảm độ hỗ dãn của đèn.rồi thúc qua tụ sang đèn công xuất.nhưng như vậy thì anot fai cấp cao áp qua điên trở gánh nữa chứ.



Em ủng hộ ý kiến anh em cafe cuối tuần trao đổi nói chuyện cho vui..hihi



Bác lexuanson giúp em với, em muốn cuốn OPT cho 6p14p se theo mạch này: http://www.joddla.net/audio/6p14p/el84sexun_jpg.jpg
Bác tính toán giúp em các thông số sơ cấp và thứ cấp với, fe của e là 2x4=8cm2. Hinh đây ạ.



đây chắc là mạch hồi tiếp .... em nghĩ V2 và OPT sẽ tạo thành 1 mạch phân áp cấp cho công suất... có sai các bác đừng cười em nhé



Công xuất của lõi khoảng 16w.quấn sơ cấp dây 0,16 thứ 0,65 sơ cấp đâu nối tiếp(nên quấn 3 cuộn thôi)thứ cuốn 2 cuộn đấu //.sơ 3200vong.thứ 120 vòng.ra 8om.quấn có UL khác 1 chút.Quấn xong đo Henry khoảng 15-18 là tôt.



welcom you



:mrgreen:

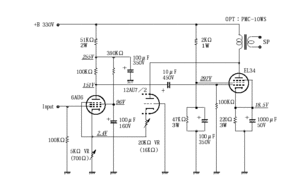

mạch đầy đủ biến thể đây, em cũng nghĩ đây là một dạng hồi tiếp
