Bác Trà xanh ơi , nghe Bác nói cái vụ quấn split bobin , trở đầu tới trở đầu lui hấp dẫn quá, chắc em lại phải thọ giáo chiêu này quá... phiền Bác nhé
Dễ thôi, bác dùng 1 sợi dây đồng quấn đại 10vòng vào cây viết chì, cắt đoạn giữa, rồi quan sát cái chiều quấn, sẽ thấy phải trở đầu Thân
@teablue Sau khi đọc các bài viết của Bác, em cũng thử quấn một em OPT cho em 300B. Nhưng do không tìm được Fe mỏng nên em thử "đại" fe dầy 0.5mm... kết quả em nó vẫn hát nhưng "trép" bị "đuối". Vậy bác cho em hỏi có phải nguyên nhân là do bề dầy fe quyết định "trep" không bác? Cám ơn bác có những bài viết hay cho anh em tham khảo. Chúc bác nhiều sức khỏe.
Thường ảnh hưởng đấn tần sô cao là do tổn hao từ, từ các nguyên nhân : 1/ nối chính xác, quấn đúng số vòng các cuộn cần phải đấu song song , chập đôi dây 2/ mất công suất: Fe dầy, lót cách điện dầy, Air gap Nếu thay fe mỏng hơn mà vẫn tối thì bác quấn theo cách của bác SAA Chúc bác thành công

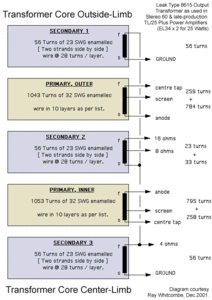

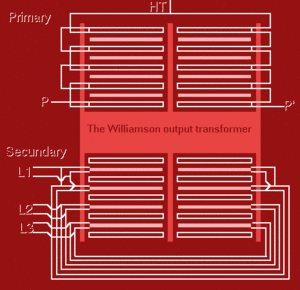

OPT PP EL34 của LEAK 8615 Đây là OPT quấn kiểu cổ , có cả đường Screen Tap mà không chia lỏi quấn. Mời các bác tham khảo chơi nhưng đã tự quấn thì nên chia lỏi cho nó đều , ngay cả Sowter Transformer quấn cục PP classic transformer cho Williamson ampli không co Screen Tap cũng chia lỏi đàng hoàn, huốn gì ta là dân DIY, bịnh gì cử các bác nhỉ Muốn đổi từ đường kính tính bằng mm sang AWG thì vào đây : http://www.sengpielaudio.com/calculator ... ection.htm
Bác trà ơi cho em hỏi chút: Loại Fe EI mỏng cỡ 3 tấm 1 ly mà có I là 2 nửa thì có dùng được cho OPT không hả bác. Em thấy bình thường thì I là 1 đoạn dài. Loại I mà là 2 nửa thì có tác dụng gì hả bác.
Thấy các bác thảo luận sôi nổi quá lại bái phục trình độ hiểu biết của các bác. Em lại nổi máu DIY lên mất rồi, nhân tiện đây xin các cao thủ chỉ giáo cho một dự án mới dùng bóng 6C33C(Clas A single end) bóng lái dùng 12ax7 còn lai DIY tất. Phần quan trọng nhât mong các bác giúp là biến áp xuất âm tất cả các thứ khác em cố gắng tự làm lấy cho nó khoái. Dụ án này mà xong đem đọ với bộ 300B đã lắp xem sao. Các bác biết chỗ nào bán bóng và đế đèn 6C33C thì cho em biết luôn địa chỉ để đặt hàng. Xin chân thành cảm ơn trước các bác nhé
Re: OPT PP có UL Dự án này của em xong rồi bác ơi . Em quấn một chamber gồm sơ thứ cấp xong rồi trở lỏi quấn chamber còn lại . Em sẽ vẽ rồi pót sơ đồ quấn lên . Em pot sơ đồ khối trước Kính

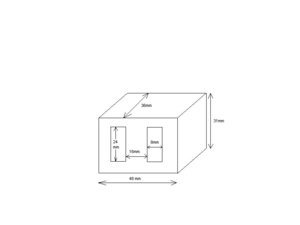

Chào bác chè xanh, em có cái E và I như thế này, không biết có làm opt cho đèn 6V6 được ko ạ. Bác chè xanh tư vấn hộ em nhé!
em nghe nói OPT dùng cho bóng 6V6 chỉ cần nhỏ nhỏ thôi đúng ko bác chè xanh. Em không biết nhiều về cái này, mong bác chỉ giúp thật kỹ cho em nhé. cám ơn bác nhiều
Theo em thì tự nổ ra một kiểu quấn dây nào đó theo kinh nghiệm rồi quấn . Các hãng OPT đều có các kiểu quấn khác nhau theo quan điểm khác nhau .

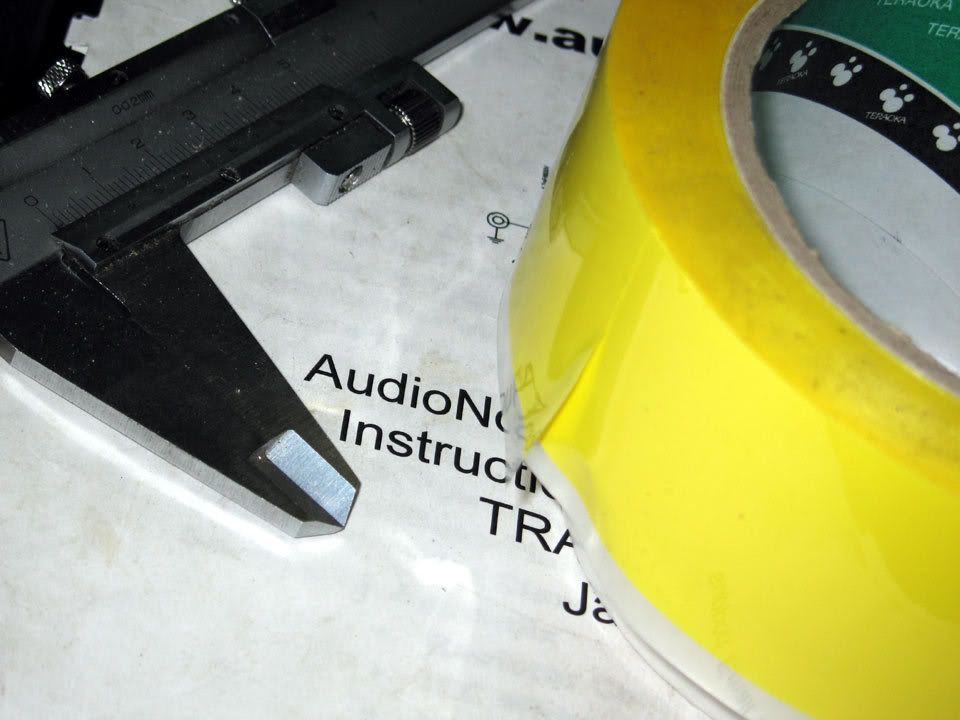

Mới tìm được loại Platic Film cách điện hiệu Teraoka , loại onflammable tapes dùng cách điện các lớp sơ và thứ cấp, khá mỏng(0.05mm) . Hơi mỏng nhưng nếu cần có thể cho 2 lớp . Đang dùng thí nghiệm cho OPT đèn 45 . Vậy là hay hơn của bác Rùm http://www.teraokatape.co.jp/e/top_e/top.html
Úi chà cái được liệt vào loại "nhân sâm ngàn.... lẻ một năm" đó nghen, em mạo muội xin hỏi Bác đào được từ núi nào dzậy ... thèm quá ... cũng muốn tìm một ít để thử cho con OPT PP split bobin
Bác dùng 1 lớp là đủ rồi. Đây là loại tape không những chiu được nhiệt độ cao và cách điện rất tốt (130ºC và 5KV Class). Tên của nó là : Polyester Film Tape, nhiều khi còn gọi là Mylar tape. Không biết hàng của Nhật có mắc lắm không. Ở Mỹ bán 1 cuộn dài 80 mét khoãng $6 đến $10, tùy theo bề rộng. Nhưng hơi khó mua. Dưới đây là Technical Data của hãng Permacel: • Insulation class: 130ºC • Backing material: 1-mil polyester film • Adhesive: Rubber / resin, thermosetting, semi-cured • Total tape thickness: 2.5 mils / 0.063 mm • Tensile strength: 25 lbs. per in. / 4.5 kg per cm • Adhesion to steel: 50 oz. per in. / 560 gm per cm • Dielectric strength: [glow=red]5,500 volts[/glow]
Cuộn Film poli này em mua lại của 1 cơ sở chuyên quấn nguồn Switching . Em thất cuộn rộng 1M sau đó cắt nhỏ ra tùy theo bề rộng lỏi quấn . Cuộn như trên là 100 nghìn .
Cuộn băng của bác rất dài, dùng lâu lắm mới hết. Có thể nói là đa số biến áp của SMPS đều dùng loại tape nầy vì nó mõng, và cách điện tốt hơn những loại tape hoặc giấy cổ điển. Nhưng nó hơi mắc. Bác mua giá 100K thì rẽ quá. Từ nay OPT của bác Tea sản xuất được nâng cấp rồi...Dùng tape mõng thì Leakage Inductance giảm xuống được nhiều.
Dạ từ 10 mili Henrry còn 4 mili Henrry khi dùng cách điện này . Trước đây em có 1 lần em thử dùng film dùng cho projector cũng mỏng vậy nhưng giật tưng :x Kính
Xưởng có thể hướng dẫn em quấn OPT cho sơ đồ này được ko ạ. Đây là mạch guitaramp nên cục OPT ko cần thật là hiend, đáp tần chỉ cần từ 82Hz - 12kHz, lõi thì em tính dùng EI - 22mm, stack 35mm tháo từ nguồn máy in,chắc là đủ. Em muốn kiếm lõi tốt hơn nhưng chưa được. Em cũng đã kiếm được tài liệu hướng dẫn quấn OPT loại này: Guitaramp OPT tuy nhiên chưa hiểu hết nên chưa thực hành ngay được.
Made precisely to the original Fender specs. Drop-in replacements for original Fender amps Replacement for Fender Champ, Vibrochamp and Bronco 3.2 Ohms 8 watts Primary impedance 7000 Equivalent to #125A35A & #022905 Made in the USA 2-3/8" (60mm) mounting centers Em nghĩ là 22mm/5cm chắc cũng không đủ chỗ quấn Giả sử dây bé tẹo .18, mà quấn 7K thì Fe 28 còn chết chứ đừng nói 22 :cry:
