Kính nhờ bác Trà Xanh tình giúp em OPT cho 6L6 SE . Fe có sẵn : lưỡi 2cm , dày 3cm . Loa 8 ôm ( một loại cho dễ quấn). Mà không biết fe vậy có nhỏ quá không bác nhỉ ??? Rất mong tin ! Cảm ơn bác nhiều !!!
Hì hì ! Đợi bác Trà Xanh lâu quá , em kiếm Fe giống đúc bác hướng dẫn ở trang 1 để học ké ! Trà Xanh mới chế ( trang 1 , 2005) thơm ngon hơn Trà để lâu ( 2 năm , 2007) thì phải !!!
Nhưng kiểu quấn đó cũng xưa rồi bác ơi. Bác quấn theo kiễu 2007 của 2 hình sơ đồ pot ở trên, tính lại theo số vòng sơ đồ củ vì là 2 ohms nối tiếp 2 ohms = 8 ohms
Thật tình em chỉ là dân gà mờ , cố gắng đọc những bài cũ có liên quan để tự học hỏi .Tránh chuyện hỏi lung tung làm mất thời giờ của mấy bác :!: Nhưng đúng là cái đoạn OPT này phức tạp và quan trọng quá, em phải nhờ mấy bác quan tâm giúp đỡ . Bác TeaBlue, em đã kiếm được fe tốt lưỡi 32mm,dày 40mm như bác nói ở trang 1.Vậy bây giờ quấn theo kiểu 2007 thì cụ thể phải như thế nào :?: Bác có thể hướng dẫn giúp không ?(chỉ đánh loa 8 ôm thôi). Bác nói 2 ohms nối tiếp 2 ohms bằng 8 ohms , em vẫn chưa hiểu ???
Thưa bác Teablue! Em đã đọc rồi, nghe lời bác đọc kỷ lại lần nữa thì hiểu như thế này : *Quấn OPT cho SE kiểu như trang 1,gồm 7 lớp . *Quấn kiểu mới như trang 14 , gồm 11 lớp . Và bác nói lấy thông số ở trang 1 , điền vào hình trang 14 ??? Có đúng không ạ . Sợ có sai gì chăng ?(Vì nhiều hơn 4 lớp e rằng không đủ chỗ) Hay em quấn theo kiểu cũ bác nhé !
Em hi vọng Topic này không bỏ trống. Bác TeaBlue ơi ghé vào đây cho em hỏi chút. Trước là em định đặt 1 cục OPT SE cho đèn 807. Sau một hồi suy nghĩ em đi đến quyết định làm luôn cục OPT này (vì nhiều lý do). Vậy bác có thể tính giúp cho em với. Cần dùng Fe gì (Fe32 hay Fe 40). Cở dây, số vòng quấn, số lớp và nếu có sơ đồ quấn thì giúp em cái luôn. Theo sơ đồ thì trở kháng vào là 2k5, ra là 4,8 ohm.
Em hi vọng Topic này không bỏ trống. Bác TeaBlue ơi ghé vào đây cho em hỏi chút. Trước là em định đặt 1 cục OPT SE cho đèn 807. Sau một hồi suy nghĩ em đi đến quyết định làm luôn cục OPT này (vì nhiều lý do). Vậy bác có thể tính giúp cho em với. Cần dùng Fe gì (Fe32 hay Fe 38). Cở dây, số vòng quấn, số lớp và nếu có sơ đồ quấn thì giúp em cái luôn. Theo sơ đồ thì trở kháng vào là 2k5, ra là 4,8 ohm, tuy nhiên có thể quấn thêm đầu vào cho các đèn thông dụng. Cám ơn bác trước.
Bác Tea ơi, cho em thắc mắc 1 chút. Em quấn OPT cho 6C33C theo công thức của bác (lõi lấy chỗ bác Tyro, mà nghe đâu tận Sài Goòng gửi ra) Theo tính toán thì điện cảm của em nó phải được 6H là ít nhất, nhưng em dùng LCR metter đo chỉ được 3H. (Phần ghép air-gap thì em nghĩ là chuẩn, em đang để 0.25mm) Thắc mắc quá, em liền bê đôi OPT cho 300B - nghe nói là của 1 cao thủ SG quấn- đo thì chỉ được 11H. 300B thì cần điện cảm cao cao chút, chứ 11H thì hơi hẻo. Có mấy thắc mắc,nếu bác có ghé qua thì cho em mấy lời khuyên. Sonduong.
Dạo này bác Teablue bận không gác xưởng hay sao ấy nhỉ??? Có bác nào đi qua thì chỉ cho em mấy thắc mắc. Em quấn OPT cho 6C33C, lưỡi FE 32mm - dầy 5cm, sơ cấp dây 40 x1100 vòng, air-gap 0.25mm. dùng đồng hồ đo được 3H. - Như vậy là có thấp quá không? (em tính theo lõi M6 thì tối thiểu phải được 6H). Do chất lượng lõi FE tồi quá??? - Phương pháp đo của em có sai không? có phải cấp tải & cấp dao động tần số chuẩn khi đo???

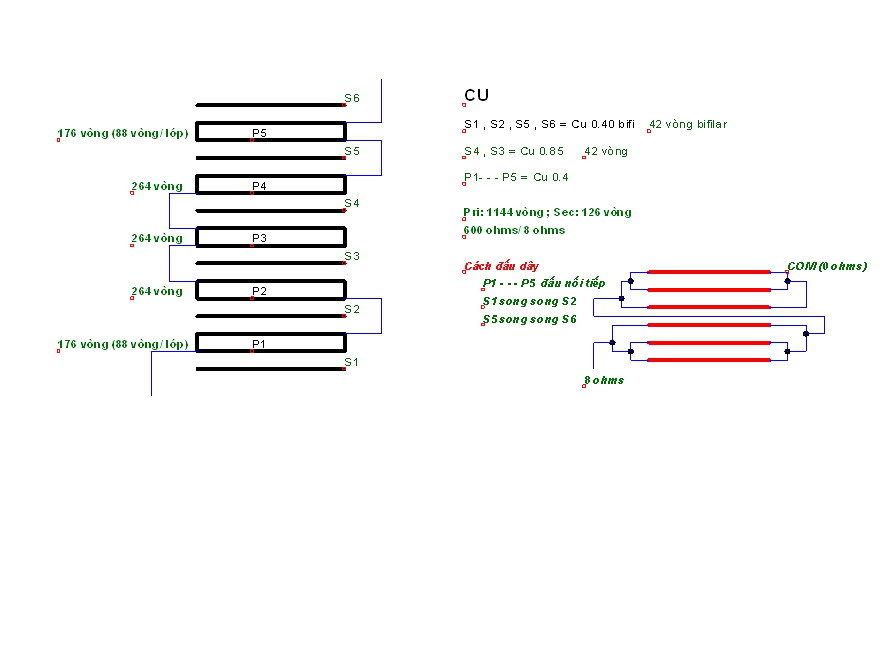

Có phải opt cho 6C33C 600/8 ohms bác quấn theo sơ đồ này không? Với inductance là 3H là quá lớn đó bác . Bác tăng Air gap thêm 0.5mm . Với nội trở của 6C33C và dòng 200mA thì 2.5H là đạt . Nếu tính toán Air gap thì Air gap sẽ lên đến 5/10mm (0.5mm) nhưng do các lá Fe có lớp cách điện nên có thể giảm Air gap xuống tí . Có nhiều loại OPT khi tháo ra thì sẽ có 1 lá mấu trắng thép xen kẻ với 1 tấm xám trong đó tấm xám là có cách điện với ý nhà SX là để các lá Fe ghép khít nhau đặng tăng Air gap , có lợi cho tần số thấp . Nhiều người lầm tưởng tấm Fe mầu trắng thép đó là Fe Fẹt ma loi hoặc loại Fe gì đó ác lắm
Nếu đáp tần thấp (theo lí thuyết) của OPT cho 300B ta chọn là 10Hz thì 11Henrry là hơi hẻo . Đối với F low =10Hz thì inductance của OPT cho 300B tối thiểu là 14.5Henrry
Cám ơn bác Tea, thế là em hết lo rồi. Làm hộ, không ra cái gì thì hơi quê... Cái vụ 1 OPT có 1 lá xám xem kẽ 1 lá trắng em thấy rồi hehe, để em nhắn cái ông đó rằng "bé cái nhầm to" ... có khi ông ấy quăng ra thì em nhặt mang về dùng. 1 lần nữa cám ơn bác Tea. P/s: trong hình bác gửi kèm, hình như đấu các cuộn sơ cấp như vậy thì lấy ra tải loa 4Ohmthif phải??????

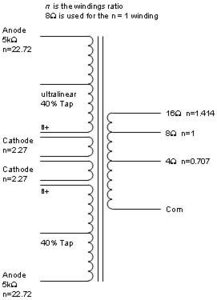

Quá vui mừng khi chủ nhân Xưởng chế tác đã trở lại !!!Mấy hôm trước đi ngang thấy nhện giăng tùm lum ! Xin cảm ơn bác TeaBlue nhiều lắm.Em vô xưởng chế tác của bác và đã quấn thành công một cặp SE và một cặp PP. Em đang để dành 2 cục fe rất đẹp để theo dự án Siêu OPT của bác (cục PP có UL , có hồi tiếp và lại còn chia 2 nữa).Bác mới chỉ đưa sơ đồ chứ chưa có thông số gì cả . Nếu không có gì trở ngại mong bác tiếp tục ạ ! Vô cùng đa tạ !!!
Có các bác ra vào xưởng chế tác là quá vui rồi . Về việc quấn theo kiểu two chamber bobbins thì theo Williamson Ampli là ngon rồi, em cũng thử rồi . Nhưng do dạo này em còn nhiều dự án SE nên hết vốn (Fe) . Hẹn sớm pot sơ đồ quấn, trong khi đó có bác nào đã mần rồi thì pot lên cho vui Kính
Chào bác TeaBlue, em cũng muốn học tập tinh thần DIY một tý, nhưng mà không có điều kiện tự quấn OPT. Em đang muốn lắp ráp một Amply EL34 SE nhưng không có OPT, bác giúp em 1 cặp 3.2k/8 Ohm có UL được không ạ? Em ở Vũng Tàu, bác gửi cho em hoặc là em lên Sài Gòn gặp bác cũng được. Tổng thiệt hại em sẽ chuyển vào tài khoản cho bác. Biến áp nguồn em có sẵn rồi. Rất mong tin của bác đấy ạ.
Chào bác ThanhtungVT Do bác mới vô nên chưa rành . Em có cái showroom ở đây : http://vnav.vn/forum/viewtopic.php?t=85 ... c&start=50 Có gì PM hoặc email cho tiện Thân chào
Hi Teablue, Project cua Hung bac dinh khi nao tien hanh vay ? va thoi gian du kien khi nao hoan thanh ? Hung

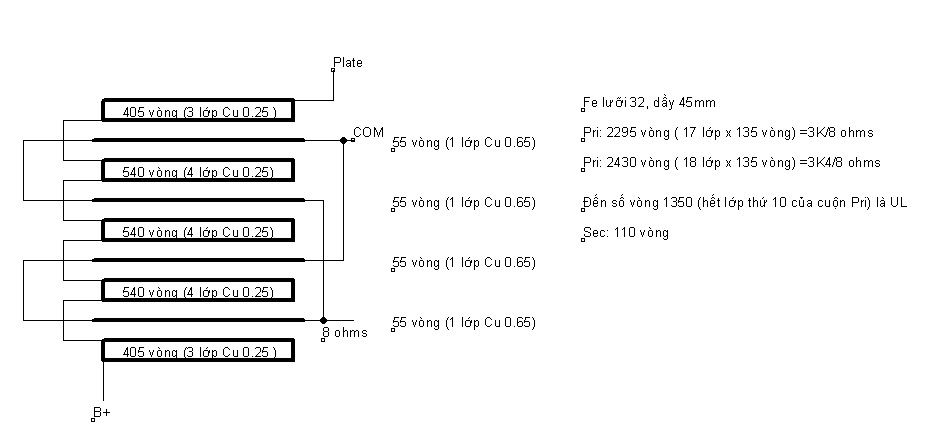

Hi bác 1000chuong và bác cododieutan. Hôm nay em mới rảnh để vẽ lại sơ đồ OPT, em thấy rất phù hợp với các đèn các bác đang DIY và nhiều đèn khác nữa Có thể đến giờ các bác đã quấn xong rồi > cũng tốt vì rút kinh nghiệm cho các cục sau Chúc các bác thành công 3K-3K4/ 8 ohms
Kính chào bác Teablue ! Em có thắc mắc mong bác giải đáp : khi quấn cục nguồn ,Fe càng to thì số vòng dây càng giảm. Vậy khi quấn OPT có như vậy không? Hay theo một nguyên lý khác ? Ví dụ sơ đồ trên dùng cho fe 32 dày 45 , nhưng fe của em lưỡi 35 dày 60 thì có thể áp dụng nguyên lý nào để tự tính lại số vòng được chăng ??? Kính mong bác giải đáp ! Cảm ơn nhiều !
Khi dùng fe có diện tích lỏi lớn hơn (tăng chiếu dầy) thì sẽ giảm số vòng . Còn nếu đổi qua Fe 45, cho dù giảm chiều dầy để bằng diện tích của Fe 32 trên nhưng chiều dài lỏi quấn khác đi rồi nên phải tính lại các lớp quấn để giảm tổn hao từ cảm thấp nhất .
