Chiều dài bobin nó có kích thước rồi, nếu Fe lưỡi 40 thì nó là 60. @Bác sass: Fe lưỡi 40 của bác cò sẵn lỏi nhựa ngoài chợ, dầy khoản 55mm. Em tính theo diện tích đó đó
em đã làm lõi nhựa 62mm rồi bác , tư thế sẵn sàng ... quay . sau 1 thời gian chờ ngóng tin bác Tea , chắc em tự ... xử luôn , hix . OPT sẽ là 3k5 để sau này có thể sử dụng lại :lol: . UL , dư chỗ em làm Ca Feedback luôn , làm ... đại chứ ngồi tính tính tình tang lâu quá :evil: .
Vậy cứ asần đi thông số bác đưa ra tương đối hợp lý rồi. Nhớ cho airgap cỡ 0,3mm( lót miếng film cỡ 0,2 mm là OK. Quấn xong đo thử . Nếu bác quấn 3K5 thì cuộn Pri khoảng 20~25 H là được.
em bận việc quá , vừa mới dệt xong 1 cục . em chỉ đo được R Pri = 105 , R sec = 0.9 , U pri 224v -> U sec = 5.41v , mắc pri 2 lớp // 2 lớp . AirGap 0.35 chưa chuẩn vì em chưa siết chặt , pri 2386 , sec 114 . Bác Tea vào xem hộ em cái :wink: .
em chỉ đo được R Pri = 105 , R sec = 0.9 , U pri 224v -> U sec = 5.41v , mắc pri 2 lớp // 2 lớp . AirGap 0.35 chưa chuẩn vì em chưa siết chặt , pri 2386 , sec 114 . Bác Tea vào xem hộ em cái :wink: .[/quote] Bác Saass có đấu nhầm khg? Đúng ra nếu đưa vào 224V thì ra phải là: 224x114/2386= 10,7V chứ. 0,54 V chỉ mới 1/2 cuộn Sec a
Bác Saass có đấu nhầm khg? Đúng ra nếu đưa vào 224V thì ra phải là: 224x114/2386= 10,7V chứ. 0,54 V chỉ mới 1/2 cuộn Sec a[/quote] em đấu đại thôi , hình như là 4 ôm . đính chính lại là 2 sec // 2 sec . 8 ôm là 2 sec // nối với 2 sec nối tiếp .
Bác đấu lại đi nếu Pri 220V Sec là 10,6 hay 10,7 V là được. Sau đó dùng 1 R 220 ohm nối tiếp 1 tụ 0.1MF nối tiếp cuộn Pri lấy máy phát sóng sin đưa vào mạch trên. Chỉnh tấn số trong khoảng từ 30Hz đến 300Hz. Chọn vị trí có biên độ ra (quan sát trên máy hiện sóng) trên R 220 ohm lớn nhất. Đây chính là t/s cộng hưởng tính ra tìm được L trong khoảng 20 H đến 25H là OK. Nếu khg đạt thì giảm air gap để đạt L như trên Chúc Bác thành công
thanks bác , khó khăn rồi đây . em không biết sài máy đo mới chết chứ , mà có biết sài cũng không có ... máy . :evil: . còn cách đo nào khác không bác ? Em nối lại dây sec rồi :mrgreen: , vào 224v - ra 10.68v , tạm ổn rùi nhưng lúc này R sec tăng lên 1.5 ôm .
Ổn rồi đấy. Khg có máy đo thì thử luôn cũng được. Nếu nghe được thì quấn tiếp cục kia. Nếu khg thì bán ve chai
:lol: , em không bán ve chai đâu bác ợ , hư thì để vào tủ làm ...kỷ niệm :lol: . Nhưng em chưa thử bác đã trù ẻo là sao :evil: .
Chào bác Teablue và chào tất cả các bác ở xung quanh đây.... hiện nay em đã tập tành quấn xong 1 cục OPT theo hướng dẫn ở trang 1 và em muốn hỏi các bác 1 số ý sau: - em thấy mạch này đơn giản nên muốn lắp nhưng thấy ghi Raa = 8k nên không biết cục OPT ở trang 1 có xài được không? - Nếu cục OPT này xài được giả sử em gắn thêm 2 đèn EL84 nữa để tăng công suất thì có phải thay OPT không ạ? - đèn ecc85 em có thể thay bằng 6922/6dj8 trong mạch này không vì em có sẳn mấy tube này Cám ơn bác Teablue và các bác nhiều lắm.
Khi parallel EL84 thì tổng trở OPT theo mạch trên bác dùng khoản 3K-3.5K, nhưng inductance vẫn như củ. Bác chỉ cần tăng số vòng dây cuộn thứ cấp(có thể giảm đừong kính dây) sao cho tỉ lệ là 21:1(8ohms) là vừa
như vậy là cục OPT đó vẫn xài tốt cho cho mạch EL84 nếu sử dụng 2 tube phải không bác Teablue....cám ơn bác nhiều lắm

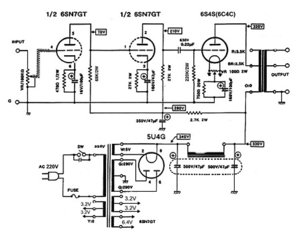

Bác Teablue đi ngang giúp em tí ! Em định quấn OPT SE cho đèn 6C4C theo mạch như trong hình : Tạm thời em chỉ mới có được 2 cục FE lưỡi 32mm, dầy các lá FE xếp lại là 40mm, lá FE mỏng cỡ 0.35mm. Không biết có dùng được không ? Bác tính toán giúp em với ạ. Em cảm ơn bác trước ! Em mới quấn lần đầu nên bác thương tình hướng dẫn kỹ kỹ tí ! Nếu không bận bịu quá thì bác hướng dẫn giúp em "xử lý" cục choke luôn ạ !
Bác quấn theo sơ đồ dưới này. Các lớp sơ và thứ cách điện giấy cách điện 0.12mm. Cục này đã đựoc ae Tân Bình Group (bác SAA) quấn thành công rồi Còn cục choke, nếu bác còn Fe 32 như trên , dầy các là fe ghép lại cũng 32. Bác quấn sao cho ra 85 ohms RDC, dây 0.35, Airgap 0.6mm là đạt 10H/200mA Chúc tàhnh công
Bác Tea khoan khoan cho em hỏi chút về cuộn choke nhé. Em định quấn cục choke tầm hơn 150H dòng 10mA để làm tải choke. Em quấn được 16.000 vòng thì gần đầy cửa sổ, dây cỡ .008 và trở thuần R đo được tầm hơn 5k ôm. Sau đó ghép FE đo L được 170H. Theo bác thì cục choke của em có ổn lắm ko ạ, có cần điều chỉnh gì thêm ko để đạt tối ưu. Cảm ơn bác.
Em chưa thấy cục choke, dùng Plate choke nào có RDC >1K ohms. Em chưa có kinh nghiệm nhiều vế Plate choke. Còn đo test inductance Plate choke hay OPT thì phải đo ở 25Hz thì mới chính xác, các đồng hồ đo inductance chỉ đo ở 100Hz, các Specification của OPT quân sự US đo ở 50Hz
Cảm ơn bác Tea, vậy để RDC nhỏ chắc chắn phải dùng lõi khá lớn rồi, chí ít cũng phải gấp đôi lõi cũ, hichic. Còn vụ đo ở 25Hz em sẽ về thử coi xem sao, hy vọng chênh lệnh không quá nhiều :mrgreen: . Thôi em cứ chuột bạch cục tải choke này xem sao vậy.
