    Bác đấu lộn dây rồi, bác Dungphưong79 cũng gập tình trạng này, đấu dây lại thì hết.

  2. fortheking

    fortheking Advanced Member

    Joined:
    20/5/09
    Messages:
    458
    Likes Received:
    0
    Vấn đề là nhầm thế nào và cách nào chính xác vì em chỉ biết cặp dây chứ không đánh dấu thứ tự.

  3. garbolino

    garbolino Advanced Member

    Joined:
    28/3/07
    Messages:
    6.862
    Likes Received:
    11
    Location:
    ZVL Skalica

    Em chịu. :lol:
    Bác quấn thế nào thì bác phải biết chứ ah, bác phải đánh số từng lớp một, tính luôn cả đầu và cuối, sau đó dấu theo sơ đồ đấu dây mà bác quấn ấy, vừa quấn bác vừa đo, nếu số H nó lên thì là đúng, giữa chừng nó đứt bóng thì sai .
    Em chỉ biết vậy. :oops:

  4. dungphuong79

    dungphuong79 Advanced Member

    Joined:
    25/3/09
    Messages:
    763
    Likes Received:
    6
    Location:
    TPHCM
    Em có đối thủ rồi đây :lol: 1.Trường hợp của em là do đấu lộn thứ cấp khi đấu nối tiếp hai cuộn với nhau,em nối 2 cuối của 2 cuộn với nhau,lấy 2 đầu của 2 cuộn nối ra loa(đúng ra là lấy cuối cuộn này nối với đầu cuộn kia,2 đầu còn lại ra loa.

  5. audiofind

    audiofind Advanced Member

    Joined:
    14/4/08
    Messages:
    605
    Likes Received:
    1

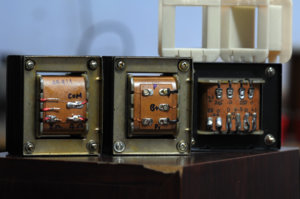

    Em mới quấn xong cặp OPT 12W push-pull 10K/8Ohm, lần lượt từ trong ra, xen kẽ 4 lớp sơ, 4 lớp thứ : 4 lớp thứ đấu //. em đang băn khoăn 4 cách đấu dây ở sơ cấp :
    1. Cuối SC1 đấu với đầu SC2, cuối SC2->đầu SC3, cuối SC3-> đầu SC4. Đầu SC1, cuối SC4 đấu với anod đèn, giữa "cuối SC2->đầu SC3" ra B+
    2. Cuối SC4 đấu với đầu SC1, cuối SC2->đầu SC3, cuối SC3-> đầu SC4. Cuối SC1, đầu SC2 đấu với anod đèn, điểm "cuối SC3->đầu SC4" ra B+
    3. Cuối SC4 đấu với đầu SC1, cuối SC1->đầu SC2, cuối SC2->đầu SC3, cuối SC3-> đầu SC4. Điểm Cuối SC3, đầu SC4 đấu với anod đèn, điểm "cuối SC1->đầu SC2" ra B+
    4. Cuối SC1 đấu với đầu SC3, cuối SC2->đầu SC4, đầu SC2->cuối SC3. Điểm đầu SC1, và cuối SC4 đấu với anod đèn, điểm "đầu SC2->cuối SC3" ra B+.
    Nhờ các bác tư vấn dùm em cách nào là đúng nhất.

  6. Teablue

    Teablue Advanced Member

    Joined:
    6/12/05
    Messages:
    4.259
    Likes Received:
    22
    Location:
    Sài Gòn

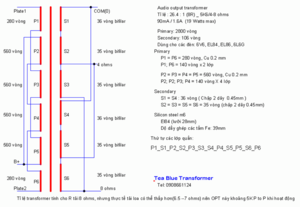

    Em pot lại hình ở trang một, cũng 4 vào, 4 ra. Bác coi có từa tựa thì đấu theo

  7. metalhead

    metalhead Advanced Member

    Joined:
    15/2/07
    Messages:
    3.287
    Likes Received:
    29
    Vụ này đến đâu rồi bác ơi :)

  8. audiofind

    audiofind Advanced Member

    Joined:
    14/4/08
    Messages:
    605
    Likes Received:
    1
    Em cám ơn bác Trà xanh, em lăn tăn mấy cách đấu cũng chỉ vì thấy, các cuộn dây trị số trở thuần từ trong tăng dần và lệch nhau, nên em mới thắc mắc là nếu đấu cuộn 1 nối tiếp với 4, đấu cuộn 2 nối tiếp với 3 thì nó sẽ cân nhau hơn, em hiểu có gì sai không bác?

  9. Teablue

    Teablue Advanced Member

    Joined:
    6/12/05
    Messages:
    4.259
    Likes Received:
    22
    Location:
    Sài Gòn
    Muốn cân khá tương đối, lệch khoản <5 ohms thì phải 6 lớp sơ cấp.
    Còn riêng điều kiện của bác là cục OPT cho 12W nên kích thước nhỏ thì độ lệch RDC tương đối nhỏ nên chỉ cần 4 lớp. cách của bác: 1 nt 4; 3 nt 2 rồi nt chúng lại với nhau sẽ ít lệch hơn cách của em là đấu xen kẽ một ít.
    Bác đấu theo cách của bác đi nhé

  10. audiofind

    audiofind Advanced Member

    Joined:
    14/4/08
    Messages:
    605
    Likes Received:
    1
    Cám ơn bác.

  11. Teablue

    Teablue Advanced Member

    Joined:
    6/12/05
    Messages:
    4.259
    Likes Received:
    22
    Location:
    Sài Gòn
    Topic hoạt động lại :)
    Các bác xem kỉ có gì sai thì la lên dùm em :) Còn trình bày của em hơi lủng củng, các bác thông cảm :wink:


    Attached Files:

  12. cao_gia1402

    cao_gia1402 New Member

    Joined:
    19/8/10
    Messages:
    3
    Likes Received:
    0
    E dùng FE32 thì xếp bn là đủ hả bác?

  13. longpcb

    longpcb Advanced Member

    Joined:
    16/9/08
    Messages:
    2.175
    Likes Received:
    23
    Location:
    Gầm gầm cầu!
    Bác Trà xanh ơi có chỗ này Em không hiểu Bác giải thích giúp em với, Em cũng đang định làm cặp này, Bác cho em xin kích thước Fe cụ thể với ạ vì khoản này em dốt lắm. nếu được Bác chỉ em luôn cách quấn cặp này (cặp OPT 12W push-pull 10K/8Ohm) nữa nhé! Thanks Bác nhiều !

  14. Teablue

    Teablue Advanced Member

    Joined:
    6/12/05
    Messages:
    4.259
    Likes Received:
    22
    Location:
    Sài Gòn
    - Bác chập 2 dây đồng 0.45mm và quấn một lược
    -Thứ tự các lớp, cuộn S và P từ trong lỏi bobbin ra ngoài lỏi (P1 trong cùng .... P6 ngoài cùng)
    -Kích thước bác xem chổ Silicon steel M6
    -Muốn 10K bác chỉ cần giãm số vòng thứ cấp cho đúng tỉ lệ Np/Ns= Căn cậc 2 của Rload(10K)/Z(8ohms)

  15. longpcb

    longpcb Advanced Member

    Joined:
    16/9/08
    Messages:
    2.175
    Likes Received:
    23
    Location:
    Gầm gầm cầu!
    Như Bác viết S1= S4 = 36 vòng, chập 2 dây 0,45mm ! Vậy ý Em muốn hỏi là khi chập 2 dây rồi quấn như thế này là được 1 cuộn(S1 hoặc S4) hay là được 2 cuộn S1 và S4 ạ? Em dốt quá mong Bác giải thích giúp!

  16. metalhead

    metalhead Advanced Member

    Joined:
    15/2/07
    Messages:
    3.287
    Likes Received:
    29
    Cuộn S1 và S4 giống nhau, mỗi cuộn gồm 2 sợi 0.45 chập đôi quấn 36 vòng.

  17. Teablue

    Teablue Advanced Member

    Joined:
    6/12/05
    Messages:
    4.259
    Likes Received:
    22
    Location:
    Sài Gòn
    Tks :)

  18. longpcb

    longpcb Advanced Member

    Joined:
    16/9/08
    Messages:
    2.175
    Likes Received:
    23
    Location:
    Gầm gầm cầu!
    Em hiểu rồi ạ! cảm ơn các Bác nhiều!

  19. TQ_Audio

    TQ_Audio Advanced Member

    Joined:
    8/2/07
    Messages:
    310
    Likes Received:
    134
    Các bác chỉ giáo giúp em với. Nếu như OPT 6V6 PP của bác Teablue em thay đổi thành 8K/8R em sử dụng EI96 (lưỡi Fe 32mm, dày 35mm) quấn sơ cấp 3200vòng, mỗi lớp 160vòng/1 lớp; các thứ khác em giữ nguyên như OPT 6V6 PP của cụ Teablue có được không? Em cảm ơn các bác.

  20. tungbc

    tungbc Advanced Member

    Joined:
    17/11/08
    Messages:
    262
    Likes Received:
    1
    Location:
    SaiGon-hoa lệ
    Bác Tea giúp em cái OPT này với ạ!

  21. Teablue

    Teablue Advanced Member

    Joined:
    6/12/05
    Messages:
    4.259
    Likes Received:
    22
    Location:
    Sài Gòn
    Các bác xem mấy trang trước rồi tính thử đi.

  22. audiofind

    audiofind Advanced Member

    Joined:
    14/4/08
    Messages:
    605
    Likes Received:
    1
    Bác TeaBlue cho em hỏi với : em tính quấn 2 cục choke 10H dùng dây 0.35 fe 32 dày 32 như bác chỉ dẫn, là sẽ đo điện trở là 85 Ohm. Em mua 8 lạng dây liệu có đủ quấn không bác (em ước lượng khoảng từ 2.800vòng -> 3000vòng?

  23. Teablue

    Teablue Advanced Member

    Joined:
    6/12/05
    Messages:
    4.259
    Likes Received:
    22
    Location:
    Sài Gòn
    Vì em thường mua 1kg trở lên, em đoán chừng 1/2kg

  24. audiofind

    audiofind Advanced Member

    Joined:
    14/4/08
    Messages:
    605
    Likes Received:
    1
    1/2kg quấn được 2 cục hả bác?

  25. audiofind

    audiofind Advanced Member

    Joined:
    14/4/08
    Messages:
    605
    Likes Received:
    1
    Bác TeaBlue ơi, em muốn quấn cục 5K/8 Ohm theo sơ đồ trên thì cần phải chỉnh sửa như thế nào ạ?
