Kính bác TeaBlue! Mình đọc đi đọc lại Topic rất nhiều lần rồi nhưng vẫn không thể nào hiểu: 1/ Dựa vào đâu để tính số vòng dây sơ cấp là bao nhiêu vòng hả bác? ( nếu dựa vào diện tích Fe thì bác có thể hướng dẫn rõ dẫn trên Topic này không? còn nếu dựa vào Zp( 3k hoặc 5k ) thì bác cũng nên chỉ bảo dùm) 2/ Bác đưa ra cở dây 0.??? rồi bảo dòng BA xuất âm 1???ma=> thì lại tính bằng cách nào hả bác? Mình chỉ hỏi thế thôi xin bác chỉ bảo giúp. Thank! :roll: :roll:
Em lăng xăng chút: 1. Cái này tương đối dài dòng, bác đọc thêm topic OPT dễ ẹc là có thể nắm được 2. Từ dòng điện tính ra cỡ dây và ngược lại thông qua mật độ dòng chạy qua dây dẫn, đối với OPT thường chọn mật độ dòng 2.5A/mm2, công thức rút gọn để tính cỡ (đường kính) dây với mật độ dòng này là d = 0.7 x sqrt(I)
Mình chỉ hỏi thế thôi xin bác chỉ bảo giúp. Thank! :roll: :roll:[/quote] Em lăng xăng chút: 1. Cái này tương đối dài dòng, bác đọc thêm topic OPT dễ ẹc là có thể nắm được 2. Từ dòng điện tính ra cỡ dây và ngược lại thông qua mật độ dòng chạy qua dây dẫn, đối với OPT thường chọn mật độ dòng 2.5A/mm2, công thức rút gọn để tính cỡ (đường kính) dây với mật độ dòng này là d = 0.7 x sqrt(I)[/quote] Ối! càng đọc topic OPT dễ ẹt mình càng bị tẩu nặng bác ạ! Các bác trong topic toàn những cao thủ đõc xong hiểu liền, mình thì "dốt đặt can mai" không làm sao hiểu được. Cái quan trọng là mình chỉ muốn biết kích cở FE bao nhiếu thì vòng sơ cấp sẽ là bao nhiêu vòng ấy mà? Bác chỉ giúp mình với. Chẳng qua vì điều kiện tài chính không cho phép nên phải DIY với những gì mình có mà......
Bác đọc đi đọc lại nhiều lần không hiểu là chuyện thường thôi mà. :lol: Em làm xong cái amply, quấn theo công thức hết 2 tháng, đọc lại vẫn không hiểu ... :lol: Bác cứ tự luyện đi, giải thích thì người ta giải thích hết rồi. Chúc bác thành công.
Nếu bác ngại hì bác PM giúp mình nhé, trên diễn đàn dạo này sao có nhiều người ngại chỉ tận tình cho "new chơi" thế nhỉ??????
Em vẫn còn chưa thông thạo tính toán quấn OPT , cần phải xem đi xem lại nhiều lần , càng đọc càng thấy mông lung khó hiểu , vậy nên em làm bài để đưa em nó về trang đầu cho dễ tìm, phấn đấu cho đến hết năm nay cảm nhận được sự tinh túy , tinh hoa của việc quấn OPT , DIY amp tube mà lúc nào cũng vướng bận cái OPT , phấn đấu đến cuối đời thành thạo cái nghiệp quay tay
Em đưa topic này quay về trang đầu để mọi người cùng em tiếp tục nghiền ngẫm cái sự nghiệp quay tay này ! Xin mod stick cho tụi em mấy cái topic này ở trang đầu ạ . Xin cảm ơn !
Kính gửi bác Teablue: Em quấn OPT theo sơ đồ trang 1. - P1---687 ------------------- 0.25mm --- 5.5 lớp vậy mỗi lớp là 125 vòng, nhưng em quấn thừa lõi nhiều quá. Có ổn không anh.
Đêm đã khuya mà đèn anh Teablue vẫn sáng, bác không nói gì là em cứ quấn, Ô tê tê mà hát không thành tiếng em mang đến nhà bắt đền anh.

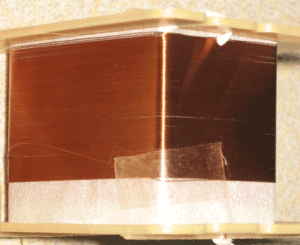

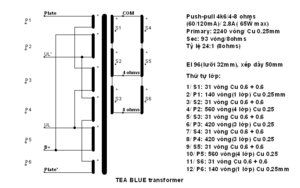

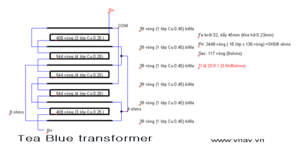

Cái vụ thừa lớp này là hồi xưa dùng lỏi giấy, em còn newbie . Bác làm vầy nè: Bác đo bề rộng lỏi quấn rồi chia cho 0.27 (dây 0.23) hoặc 0.29(dây 0.25) rồi giãm số lớp lại. Nếu cần bác có thể tính số vòng theo tỉ lệ rồi chia lớp lại. Có cái sơ đồ này gữi bác (đã quấn )
Em ngồi ngẩn tò te mãi hiểu thế này ạ: 1. Sơ đồ trên cứ quấn lớp dây 0,25 đầy cửa sổ sẽ giảm xuống còn 4.4 lớp vẫn OK. 2. Sơ đồ dưới bác đã làm, ngon rồi em theo là chắc ăn tuy phức tạp hơn. Em hỏi thêm, em trót mua dây 0,23 và 0,65, quấn cho sơ đồ bác vừa cho được không ạ (em mua một cân giờ bỏ thì phí quá, mà màng túi thì đang viêm.
Dây 23 đủ chịu đựng đèn KT66, EL34 với dòng Ip max khi chạy class AB1 Bác có thể tăng số vòng quấn theo đúng tỉ lệ, có nghĩa là tăng vòng luôn cuộn thứ. Với PP thì inductance lớn càng tốt. Không như SE inductance cần phù hợp nội trở đèn

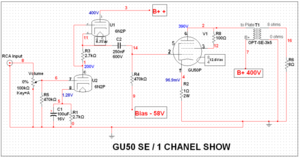

Re: Re: Đợi bác trả lời chắc lâu lắm, bác Tea không phiền nếu em hỏi bác chứ: Em đang định quấn OPT SE 3.5k 8W, dùng tôn lưỡi 28-29, đọ dày xếp tùy ý (em nhìu mà :lol: ). Mà cụ thể hơn là làm cái này cho anh GU50 SE. Theo mạch của bác 7. Bác mà nhận được thông tin này thì cố gắng giúp em với nhé. Chân thành cảm ơn bác trước.
Re: Re: Fe cở lưỡi 28mm quấn dễ thia61u cửa sổ, quấn đầy hết cửa sổ thì không nên. Cục One electron hay dùng Fe này do cửa sổ thiếu > cách lớp sơ và thứ kém nên chỉ khuyến cáo dùng áp dưới 400V và cuạc này nổi tiếng về phóng điện, chập điện sơ và thứ. Bác quấn OPT dòng 60-90mA nên dùng Fe lưỡi 32mm
Re: Re: Vâng, bác làm em ngậm ngùi quá, nhưng dẫu sao vẫn nhờ bác xem cho em cái tôn này có được ko? Tôn em dùng là M85. hichic

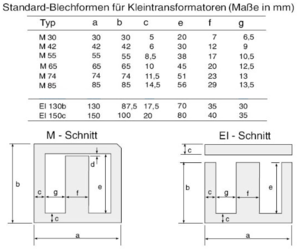

Fe M, còn gọi là Fe vuông của Đức này loại có sẵn Air gap em cũng có gặp đâu đó rồi nhưng chưa dùng nên không có thông tin thực tế nào hết. OPT hãng hay DIYer Đức hay dùng Fe này. http://www.jogis-roehrenbude.de/Verstaerker/6C33C-N.htm
Em là lính mới xin chào các anh chị. Anh Teablue ơi, anh có thể quấn giúp em cặp OPT cho 300B được không ạ.
Re: Re: Cái tôn M85 Văn môn rất nhiều, air grap khoảng 0,889mm. Chủ yếu là tháo từ cục choke 85mH của bộ nguồn công suất cũ. E quấn 3.5K không thích hợp ạ. Em cũng ở BN nên có bộ sưu tập từ M55 - M102 đủ cặp, nghich dần. Do air grap rộng nên M85 quấn 1.5K đổ xuống có thể hợp hơn. Chất âm thì em chịu vì chưa thử bao giờ.
