bác teablue ơi em quấn theo sơ đồ của bác nhưng dây 0.6 mà chập đôi lại thì chật lắm bác à em quấn cuận s5 mà đã không còn cửa sổ để quấn nữa rồi em quấn 1 sợi 0.6 có được ko hả bác trong quá trình quấn s1 và s2 bị chênh lệch 1 đến 2 vòng có chạy được không vậy hả bác
chào bác teablue chú hùng tàu có nhờ em gửi lời hỏi thăm sức khỏe tới bác mấy hôm vừa rồi bận len em chưa online được hôm nay rảnh rỗi lên mới chuyển lời hởi thăm của chú tới bác được
-Một sợi 0.6 thì dư chiều dài lỏi, bác quấn lại đi sẽ được. -Vì đó là cuộn thứ cấp, có đầu song song nên lệch 1 vòng thì phải tháo ra quấn lại thôi @Anh Hùng dạo này thấy ít vào SG quá, bác cho em gữi lời hỏi thăm bác ấy nhé. Tks
vâng em sẽ chuyển lời hỏi thăm của bác tới chú hùng tàu. dạo này sức khỏe ko được tốt lên chú cũng ít vô sài gòn
Gởi a Tea,ko biết a có viết nhầm ko? -S có 1o6 vòng nhưng : S1=S4=36 vòng,vậy 2 cuộn này đã là 72 vòng rồi. S2=S3=S5=S6=35 vòng ,vậy 4 cuộn này là 140 vòng (4 x 35 ). Tổng cộng 6 cuộn S là 212 vòng chứ đâu phải là 106 vòng.Bác giải thích dùm.Thanks !
Nhân thể a Tea góp ý dùm : Tôi có bộ fe 28 x 40,muốn quấn OPT 5k-8Ohm-3W cho đèn 1626SE,hoặc EL34SE. Sơ 3200 vòng,dây 0,18 . Thứ 128 vòng dây 0,40. Có 2 ý kiến tư vấn cách quấn và chia lớp như sau : 1/ 5 thứ và 4 sơ. 2/ 3 thứ và 4 sơ. Vậy xin hỏi cách chia lớp nào có ưu điểm hơn ? Vì fe của tôi ko đc tốt,vậy có nên tăng độ dày của bộ fe từ 40 lên 45 hoặc 48 ko? Và a xem xét nên điều chỉnh những gì cho phù hợp hơn cho 2 loại đèn trên. Rất mong đc a giúp đỡ. Thanks !
Vâng cám ơn a Tea, tôi đã hiểu rõ chứ ko lại mua thiếu dây đồng đấy. Và mong a tư vấn tiếp câu hỏi sau của tôi với và nếu đc a có thể chia sẻ cho tôi 1 bộ fe 28 hoặc 32 loại tốt thì hay quá,để tôi còn kip ắc sần để đu theo DA 1626SE.Thanks !
vâng cảm ơn bác em quấn lại và vừa đủ bác à bác teablue ơi cho em hỏi bây giờ em không lắp 6l6 puspull mà giờ em lắp sang classic A thì biến áp này có chạy được sang chế độ A không vậy hả bác em lắp 6c3p thay cho đèn 6l6 bác hà chú hùng bảo lắp chế độ A nghe cho hay bác à

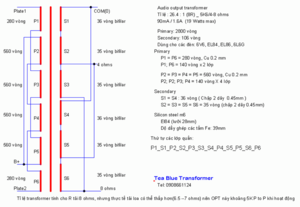

Sơ đồ quấn OPT 3500/7,4 ohms Đối với Fe lưỡi 32; độ dầy 45mm : Pri 2552 vòng Sec 117 vòng (39vòng *3= 7.4 ohms) 1/ 638 vòng dây 0.25 (5 lớp , mỗi lớp 127 vòng )__ P1 2/ 39 vòng dây 0.40 chập 2 sợi, rồi 39 vòng dây 0.40 chập 2 sợi __S1( A. diễn giải dùm cái điệp khúc này với ) 3/ 638 vòng dây 0.25 (5 lớp , mỗi lớp 127 vòng )__P2 4/39 vòng dây 0.40 chập 2 sợi, rồi 39 vòng dây 0.40 chập 2 sợi__S3 (có phải quấn 39v rồi lại quấn tiếp 39v dây 0.4 chập đôi ko a?) 5/638 vòng dây 0.25 (5 lớp , mỗi lớp 127 vòng )__P3 6/39 vòng dây 0.40 chập 2 sợi, rồi 39 vòng dây 0.40 chập 2 sợi__S2 (như vậy t/cộng số vòng của các cuộn S1,S2,S3 đều =78v dây 0.4 chập 2 phải ko ạ? Và mục đích của việc chập 2 là để thay thế dây 0.8 cho dễ quấn và tiết kiệm cửa sổ phải ko ạ?) 7/638 vòng dây 0.25 (5 lớp , mỗi lớp 127 vòng )__P4 Đối với fe lưỡi 38; độ dầy 50mm Pri: 2404 vòng dây 0.28mm Sec: 114 vòng dây 0.45mm (38vòng *3= 7.4 ohms) Nếu cần Sec có 16 ohms thì quấn thêm tại phần số 4 tức là đoạn S3 : 39 vòng dây 0.40- 0.45(fe38) chập 2 sợi. Khi đấu sẽ đấu nt như bài pot trên
cái chập 2 sợi này là mình quấn 39 vòng dây nhưng ta quấn là 2 sợi 0,4 chạy // thì phải đọc như trên thì cũng khó hiểu thật
39 vòng dây 0.40 chập 2 sợi, rồi 39 vòng dây 0.40 chập 2 sợi__S2 (rồi 39 vòng dây 0.40 chập 2 sợi__S2)đoạn này hình như là nhắc lại là chập 2 sợi này là quận s2 thôi
Vâng tôi cũng chắc là như thế,dùng dây nhỏ chập đôi cho dễ quấn và đỡ hao cửa sổ...Một lần nữa xin bác Trà Xanh xác nhận cho để ae yên tâm mà tác cái nghiệp DIY.Tks !
Đúng rồi bác, chập dây để dàn dây hàng ngang + tính toán vừa đủ chiều rộng và chiều cao cửa sổ mà vẫn bảo đảm tiết diện dây, ngoài ra không có lý do nào khác như đáp tuyến tầng số cao, skin eff ...
KG a Trà Xanh,lần đầu tiên sau bao ngày băn khoăn trăn trở tôi đã mạnh dạn quấn thử cặp opt cho amply SE 1626 theo gợi ý của ĐS Thanh Trúc. Cụ thể : Fe 28 ĐLoan dày 50 (gợi ý của ĐS TT fe dày 39 ). S = 3200v (1000-600-600-1000v) dây 0.18 ; T=128v/5 dây 0.30 chập đôi (gợi ý của ĐS TT dùng dây 0.40 ). Sơ đấu nối tiếp,thứ đấu //. Giấy lót cách lớp cuộn sơ màu trắng mỏng 0,02ly,giấy cách sơ thứ là loại giấy dầu màu xám dày 0,10ly,aigap dùng 2 lớp giấy 0.10ly. Quấn xong ngâm cuộn dây ngập trong vecni,phơi khô rồi ghép fe vào rồi lại ngâm vecni rồi phơi khô ...Tôi ko có và cũng ko nhờ đo đạc các thông số,tuy nhiên khi ráp vào amply SE 1626 nghe khá tốt anh ạ. Nó có cả dải trên dải dưới. Mới đang chạy rà nhưng mấy ae bạn đến nghe đều gật gù... Qua đây tôi chỉ muốn hỏi a là với kinh nghiệm lâu năm thì a đoán cặp opt trên của tôi nó khoảng bnh kí ? Nó có thể chạy cho SE EL34 ; 300B ; 6550 đc ko a ? Rất mong nhận đc hồi âm của a. Tks !
Kích thước Fe, Cu và tỉ lệ bác làm gần giống cục OPT One electron UBT-2. Airgap hơi mõng, Airgap khỏang 0.3mm thì tạm dùng dưới 70mA cho các đèn bác vừa nêu Đã DIY OPT nên dùng Fe lớn, như cho các đèn thông dụng từ 2A3- 300B- KT88 với 2.5K/8R bác nên dùng Fe tối thiểu là FE lưỡi 38 dầy 50mm hoặc 60mm càng tốt, mà lại dễ quấn
thientuyen Post subject: Re: Xưởng chế tácPosted: Tue 24 Jan, 2012 11:04:18 Joined: Mon 08 Nov, 2010 14:59:26 Posts: 26 LUU LINH LANH wrote: cặp opt trên của tôi nó khoảng bnh kí ? Nó có thể chạy cho SE EL34 ; 300B ; 6550 đc ko a ? Rất mong nhận đc hồi âm của a. Tks ! 3200/128=25:1(8R) 5K ohms _________________ Audio is everything Cám ơn bạn thientuyen và a Trà Xanh !Nhân dịp đầu năm mới chúc các bạn vui khỏe hạnh phúc và thành đạt. B/c với a Tea ,kế hoạch năm tới tôi muốn diy 1 con amply dòng SE nhưng lơn lớn 1 chút như là GM70; 211...Vậy phiền a giúp cho cái ba dem để tôi chuẩn bị quấn trước cặp OPT. Tks !
Bác chuẩn bị Fe lưỡi 38, xếp dầy 60mm/cục, loại Fe nguồn mõng 0.32mm Một ít Polyester Film (fim cách điện mầu trắng sữa) .... Cu 0.28mm > 1Kg, Cu 0.45 >gần 1Kg
Vâng cám ơn a Tea,nhưng a ơi hiện tôi chỉ có fe 36 dầy 60 loại tốt thôi (cũng hơi bị sét rỉ phía bên ngoài ko biết có sao ko a?)Tôi định quấn OPT cho 811 SE,vậy lại phiền a xem xét chuẩn y dùm nha. Anh cho xin công thức quấn đấu cục opt này luôn cái nha.Tks!
Re: Re: Đương nhiên là có update bác. Sau này tính toán OPT bằng thước cặp và máy đo nên chuẩn hơn thời dùng công thức trong RDH4 nhiều
Re: Re: PM mật thư quấn cho 6550 - SE đi bác OPT 6P3C ổn lắm bác ạ, đều cả 3 dải, và dải trầm khoái lắm, treble hơi ít một tí ti nhưng vẫn lách tách lắm.

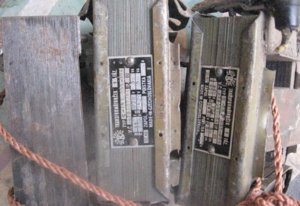

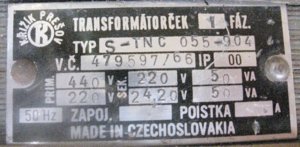

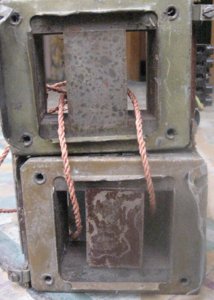

Sáng nay em đi đồng nát thấy 2 cái lõi made in czechoslovakia, EI 40cm, dày 40cm nhìn khá đẹp và mỏng em múc luôn. Em định quấn OPT SE cho KT88 - 6550 trở kháng 3k-8ohm hoặc 3,5k-8ohm có ổn không ạ?. Bác trà xanh giúp em sơ đồ quấn với
