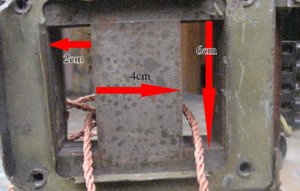

Em bổ xung thêm kích thước của cửa sổ, EI4x 4cm, nếu cần tăng độ dầy em còn bộ lõi xám khá đẹp đã quấn nguồn thừa ra mấy lá gép vào được khoảng 2cm nhưng không biết có được không. Đôi này mà dựng nên chassic thì chiếm diện tích lắm đây . À em còn mua được cái lõi tháo máy EI 4,4x4cm mỏng lắm định làm biến thế nguồn nữa. Tính giúp e luôn 2 quả choke: 1 quả 300mA, 5 đến 10H; 1 quả 10H, 100mA với; em có lõi EI32 độ dày thoải mái và lõi EI 2,5cm. Quả này quay tay mệt đây.
chào các bác em đang làm s/e 6c3p hiện đang vướng mắc quấn biến áp xuất âm bác nào có thông số biến áp xuất âm phù hợp với đèn này ko vậy post cho em xin với nhé
Bác nghiên cứu trang 12 này xem có áp dụng được không nhé viewtopic.php?f=45&t=194&start=275. Bác chủ xưởng đi vắng hơi dài bác ạ.

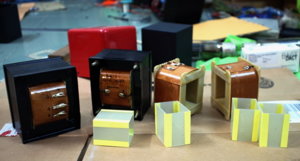

6C33C em đang làm một mớ đây. Em sẽ vẽ hình sơ đồ quấn lên cho các bác 6C33C SE thì các bác chuẩn bị Fe lưỡi 38mm, xếp dầy 50mm. Cu 0.45mm(0.8Kg), Cu 0.6mm(0.5Kg) cho 1 cặp
Quấn OPT có cái chiêu tiếng Tây gọi là Winding geometry, tạm dịch là bày binh bố trận để quấn sao cho giãm tổn hao, giãm ghép tụ, Miller tá lả, đặng cho giải cao nó tốt. Khi quấn OPT phải sắm tuồng dữ lắm, kĩ lắm ... Do vậy bác đưa ra cái Fe lạ hoắc thì khó quá. Tôi thì cái nào em đã thực nghiệm sẵn thì các bác theo cho nó lẹ
Thế thì khổ em rồi, em biết nhưng không sao tìm được Fe 32 mỏng mới khổ chứ, lục tung cả quầy người ta lên mới thấy được đôi này lá mỏng và giống nhau thôi. Đã thế mải lục Fe, xe để dưới lòng đường còn bị công an mời về phường nữa chứ, 2 cái Fe đắt gấp 3 giá trị luôn (vì cộng cả tiền phạt).
kích thước của em nó đây ạ, bác xem giúp em với, thứ 7 em có cái đặng còn quay tay chứ không buồn lắm
mạn phép bác chủ . em le te tí opt for kt88 > 1,5 lần el34 mà el34 : fe 32 x5 = 16 cm2 của tuan fe 40 x4 = 16 cm2 kl : kiếm thêm 1 cục nữa , ghép 40x 6 = 24 cm2 . tăng cỡ dây lên gấp rưỡi , số vòng giữ nguyên (thực sự thì phải giảm - nhưng giữ nguyên để tăng Lp cũng tốt ) , tính lại lớp cho vừa cốt = khỏe :lol:

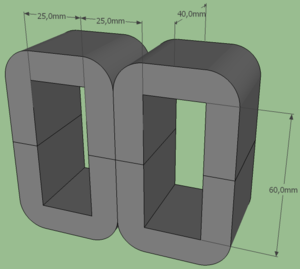

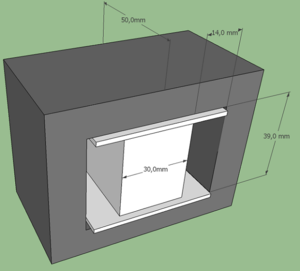

Chào các bác, Các bác tư vấn giúp em cục nguồn Sansui nặng hơn 2 kg làm được OPT SE không ạ? Lá sắt dày 0,5 mm. Nếu được, các bác tính cho em làm OPT 3k/8R với, và OPT này tối đa được bao nhiêu W? Em đo được khi lõi vẫn còn lõi Mobil nhựa trên lõi sắt (em vẫn chưa tháo xem là lưỡi sắt bao nhiêu): Lưỡi 30 mm (gồm cả lõi mobil nhựa), chiều cao cửa sổ 39 mm, chiều rộng cửa sổ 14 mm, xếp dày 50 mm Và một cặp sắt Doul Core quân sự Nga nặng 1,6kg/bộ nữa ạ, làm OPT SE 3k/8R thì được bao nhiêu W? Cảm ơn các bác tư vấn giùm em!
Chào a Tea !Tôi đang quấn 2 cục opt cho EL34 PP theo công thức a cho ở trang 1 : Em đã thực hiệc hiện cục nầy theo thông số mà em chọn cho phù hợp nhiều đèn(dân DIY mà) Thông số OPT : pri 5600 Ω /100mA max Sec 8 Ω 1.6A tương đương 21Watts /8Ω Dùng cho các đèn pentode 6L6GC; EL34 ; 7591 ; 7868 … - S1---52 vòng dây đồng 0.65 mm --- 1 lớp - P1---687 ------------------- 0.25mm --- 5.5 lớp - S2---52 ------------------- 0.65mm --- 1 lớp - P2---687 ------------------- 0.25mm --- 5.5 lớp - P3---687 ------------------- 0.25mm --- 5.5 lớp - S3---52 ------------------- 0.65mm --- 1 lớp - P4---687 ------------------- 0.25mm --- 5.5 lớp - S4---52 ------------------- 0.65mm --- 1 lớp Kết quả đo chay như sau: R thuần của 2 cục đều là 76 và 103 Ohm cho 2 cuộn P. 0,9 Ohm cho cuộn S. H đo cục thứ nhất đc 14,4 và 14,4 hen ry trên cuộn P H đo cục thứ hai đc 17,5 và 17,5 Henry trên cuộn P Vậy 2 cục này có xài đc ko? hay là phải xem và sửa chữa như thế nào mong a chỉ vẽ cho.Tks !
-Hai cục đo lệch nhay chắc do khác FE, mác match Fe với nhau bằng cách sóc Fe như sóc bài Tây -Bác đo từ P-P mới đúng @ các bác: em sẽ vẽ hình đưa lên nay mai thôi, đủ các loại OPT
Kính bác Trà xanh Em dự định làm OPT và PSU theo schema Audio note L4 (EL34 PP), bác giúp em chọn Fe , va sơ đồ quấn. Sau nay em thay EL34 bằng đèn 6550 thì làm thế nào? Kính bác P/S : em newbie có gì bác bỏ qua cho và chỉ giúp em . Cám ơn bác
Đúng là a Tea tài thật, đúng như a nói thực sự là có 2 bộ fe khác nhau.Tôi cũng đã phân loại chia làm đôi nhưng nó vẫn bị lẫn lộn.Tôi có sửa lại cục co Henry thấp hơn...Xong,đo thử lại 1 cục đc 17,5-17,7 H, cục kia vượt lên trên 20H đồng hồ của tôi đo ko đc...Vâng để tôi đo lại từ P-P coi sao.Cám ơn anh Tea nhiều!

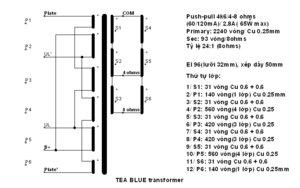

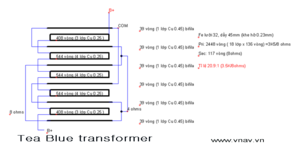

chào bác chu xưởng và toàn thể các bác em là lính mới tò te đang hoc dj em đang định lám chú 6c4c s/e nhưng đang vướng mác ở phần biến áp xuất âm chua biết chon fe loại nào và các quấn như thế nào đọc mãi mà cũng chưa vỡ ra được chút nào em đang định làm theo sơ đồ dưới đây bác chủ xưởng và các bác cho em xin ý kiến về 3 sơ đồ này sơ đồ nào phù hợp với đèn của em nhé để em còn tiến hành mua fe và mua dây quấn
Bác làm theo sơ đồ thứ nhì, bác có thể giãm chút ít số vòng sơ cấp: gồm 18 lớp x 136 vòng xuống 18 lớp x 130 vòng, lúc đó tổng trở là 3k2/8R và vẫn bảo đảm inductance sơ cấp là trên 15H dưới 18H (tùy Fe). Chọn cách điện giữa sơ và thứ cấp là Film polyester (film trắng sữa loại dùng quấn motor) dầy 0.18-0.22mm. Fe là Fe nguồn loại mõng 0.35mm. Loại Fe lưỡi 32mm, xếp dầy 50mm, lõi dùng lõi nhựa có sẵn hoặc lõi phíp tự làm

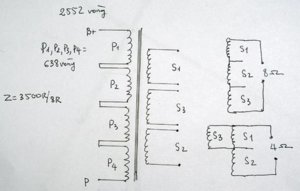

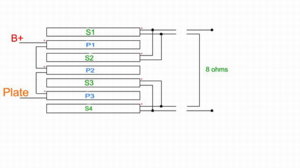

Re: Các bác cho em hỏi tý ạ. chỗ mà ghi 8 ohm ấy, trong hình có đến 4 đường, đó là chỗ nối ra loa phải ko ạ ? Nhưng em thấy có đến 4 đường, em ko biết phải nối thế nào cả. Mong các bác chỉ dẫn với. Có phải là hai đường nằm phía trong thì nối lại với nhau, còn 2 đường phía ngoài thì nối với 2 cực của loa phải ko ạ ?
Bác Trà xanh dạo này còn quấn OPT nữa ko ạ? Em thấy bác lập topic này năm 2005, em thì giờ mới mon men theo nghiệp audio và vào đọc. Cũng thực sự rất muốn tự ráp cho mình 1 ampli đèn. Em đọc và tìm hiểu về Ampli EL34 SE. Mỗi tội là chỗ em kiếm linh kiện khó quá, có lẽ phải nhờ người trong Sài Gòn mua về thôi. Lõi sắt để quấn OPT cũng hơi hiếm, thường chỉ là sắt để quấn biến áp nguồn thôi. Hic
"-Giấy cách điện : * loại giấy tháo từ trong các tụ bù CS ,loại nầy dầy 0.5 dem (1/20mm) .Dùng cách lớp cho các lớp quấn của phần sơ cấp * loại poli mầu trắng sữa dầy 2 dem (0.2mm) :dùng cách điện giữa các cuộn sơ và thứ cấp " Nếu không kiếm được loại giấy tháo từ trong các tụ bù CS, thì có thể dùng loại giấy cách điện nào để thay thế cho nó vậy các bác?
Re: Re: Bác Tea, Nếu có 1 bộ FE rộng 38mm (EI150), cao 60mm (thiết diện = 22.8 cm2) dùng để quấn 8K SE OPT cho 211 hoặc 845 thì có thể cho được bao nhiêu watt bác Tea? Quấn sơ cấp tổng cộng 3500 ~ 3600 vòng có thể đạc được điện cãm 70H hay là cần phải nhiều vòng hơn? (Air-gap khoãng 0.25mm). Về cách bài binh bố trận thì theo kinh nghiệm thì "4 sơ 4 thứ" có đủ không bác? Nhiều interleaving quá thì có thể sinh ra nhiều hệ lụy khác thì kết quả chư chắc tốt hơn. Có đúng vậy không bác Tea? Cám ơn trước.
Chào các bác! Sau một thời gian lang thang vất vưởng gần như hết các quán sửa chữa điện tử, điện dân dụng, bãi mua bán phế liệu, Em đã kiếm được 2 cục lõi sắt có đặc điểm như bác Teablue nói ở trang đầu. Cụ thể: - Lá Fe có màu xám hơi ngả mầu xanh lá. - Độ dày lá Fe khoảng 3,5 dem ( 0,35 mm). Đây là Fe lấy từ biến thế nguồn của cục lưu điện UPS, của nước ngoài, nghe ông bán nói là cục UPS Đài Loan. Hai cục này giống nhau vì gỡ ra từ 2 cục UPS giống nhau. Em kiếm được từ bãi mua bán phế liệu. Em định dùng để quấn OPT cho đèn EL34-SE theo cách mà bác Teablue chỉ dẫn ở đầu topic này. Tuy nhiên có một vấn đề là Fe lưỡi 36 mm, chứ ko phải là Fe lưỡi 32 mm như bác Teablue chỉ dẫn. Các bác cho em hỏi là dùng Fe này để quấn OPT cho EL34-SE như cách đó có được ko ạ? Nó có ảnh hưởng lắm đến âm thanh ko? Em gà mờ nên ko biết tính toán các thông số cộng trừ nhân chia như các bác. Vì em tìm mãi ko ra Fe lưỡi 32mm đạt yêu cầu. Fe lưỡi 32mm ngoài chợ thì nhiều, nhưng mà màu Fe trắng sữa, độ dày gần 5 mm. Nên em nghĩ là ko dùng được. Các bác giúp em với nhé. Kính các bác
Re: Re: Kích thứoc Fe của bác dùng được cho 211 và 845, công suất dưới 15W Cục này bác dùng dây 0.28mm quấn khá khoảng 3190 vòng đạt 40Henrry Bày binh bố trận thì bác quấn 5 nhóm sơ cấp với 4-5-4-5-4(22 lớp) ; 145 vòng x 22 lớp Thứ cấp 101 vòng dây 0.60, bác xen kẻ 4 lớp vào nhóm 5 lớp của sơ cấp, đấu song song các lớp thứ c6a1p lại Vị chi là 9 interleaving winding, bào đảm leakage inductance dưới 10mH Cách điện tấm polyester 0.2mm và một lớp băng keo Polypropylen 0.025mm Airgap 0.25mm Quấn 8-10K cho đèn CS lớn, cần inductance, cách điện bác nên dùng Fe tối thiểu lưỡi 44.5mm xếp dầy 60mm để đạt CS 25W SE. Do vậy cục Fe của bác đang có bác quấn 5k, dùng cho 845 CS dưới 15w thôi
