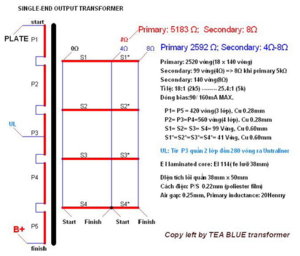

@Nợ BS cặp OPT, nhưng BS chịu chơi thì khỏe Để cho dễ thay đổi dự án tube ampli Single-end với OPT có thể thay đổi tổng trở 2.5K-5K cho các đèn thông dụng như 300B, 2A3, EL34, 6550, SV811-X ... Em copy left cho các bác một sơ đồ quấn mà em cho là nghe hay, thông số tổn hao, đáp tầng tốt Cở lỏi: Nếu quấn khá có thể dùng lỏi FE EI105(lưỡi 35), còn mới quấn nên dùng Fe EI114(lưỡi 38). Với sơ đồ trên quấn trên lõi EI105 sẽ cho ra Primary inductance: 20H, quấn trên lỏi EI114: 25H với khe hở (Air gap): 0.25mm Có thể dùng lỏi nhựa bán sẵn, hoặc làm lỏi bằng fip
em tính quấn nhưng nghĩ lại không được anh ơi. em chỉ quấn nguồn áp thấp và choke là chủ yếu. mấy món opt này... phải chuyên tay mới được. dòng màu đỏ là cái mà em đang mong muốn. anh từ từ quấn, em chưa cần gấp. bộ Fe 38mm em vẫn cất trong tủ chờ anh em có 1 số choke quân sự 150-250mH dòng khoảng 0.3A chuyên lọc đốt tim cho phono. anh cần thì em biếu 8 cục.
A Tea cho tôi hỏi mấy cái thắc mắc nha : -Theo như sơ đồ a cung cấp thì UL là 50%,trong khi về cơ bản người ta khuyến cáo UL=40-43% tính từ B+,như vậy có sao ko anh ? -Cũng theo SĐ trên thì ta quấn thứ tự hết cuộn P1 rồi đến S1 đến S1* phải ko anh ? Thường tôi thấy các sơ đồ trc đây a hướng dẫn thì đầu của cuộn P1 là chỗ B+ đi vào,cuối cuộn P5 là Plate vào đèn. Nhưng ở sơ đồ này thì lại ngược lại vậy có thể hiểu để B+ và Plate ở đầu nào cũng đc đúng ko ? -5 cuộn P thì đấu nối tiếp thì đã rõ rồi,nhưng còn 4 cuộn S và S* thì đều đấu // phải ko ạ ? S thì cho ra 4 Ohm và = mấy K,còn S* cho ra 8 Ohm và = mấy K (2,5k hay 5k) Mong a giải đáp xin cám ơn !
Bác quấn P1 xong lót cách điện rối quấn S1 ra dây 4 ohms, tiếp tục quấn S1* rồi ra dây 8 ohms . Cứ thế P2_cách điện _S2 & S2* . Tất cả sơ cấp nối tiếp. Thứ cấp đấu song song như trong hình
1/Xét về phase thì tầng khuếch đại lẽ thì ampli đồng pha tín hiệu vào khi lắp như OPT trên, nhưng với mạch ví dụ như mạch Sun audio thì ngược phase. Đầu Primary chọn B+ và Plate đầu nào cũng được. 2/Vì vấn đề inductance nên lấy đoạn giữa OPT là đúng. Phần lớn OPT em tham khảo đều lấy ngay chính giữa và để phù hợp với việc chọn chiều cuộn sơ cấp cho phase của ampli như câu 1 3/Các đường mầu xanh dưong là đường đấu dây: 0 -----99vòng(4 ohms)----140 vòng(8 ohms) lúc đó OPT 2.5K. Nếu dùng đường 0----99 vòng cho loa 8 ohms thôi thì OPT sẽ là 5K. @OPT Tango hay dùng kiểu chọn tổng trở vào bằng cách trên như Xe-20S(2.5-5K)

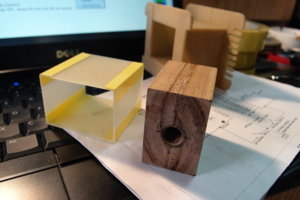

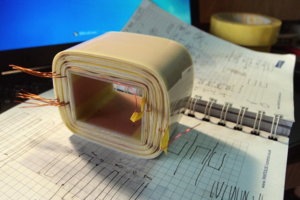

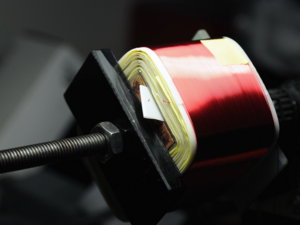

Mấy cái lõi quấn mua sẵn các các cạnh bén lắm, các bác dùng dũa bo cạnh cở R 1mm đề lớp dây đầu tiên không bị gắt có thể làm hỏng verny và tăng trở của dây đồng. Còn làm lõi fip các bác cũng dũa bo cạnh R 1mm và dán một lớp băng keo PP(như hình trên) vì Fip làm bằng sợi thủy tinh có thể làm tróc verni cách điện của lớp dây đồng đầu tiên
Cảm ơn bác chia sẻ các kinh nghiệm quý báu. Bác cho em hỏi lõi Double C core của biến thế LX 400 W tiết diện 40x50 có dùng cho GM70 SE được không? Bác cho xin sơ đồ loại 8 k / 4-8 Ohm chạy áp cỡ 1 kV nào có sẵn nhé. Cảm ơn bác lần nữa.
Cut-Core em chưa có kinh nghiệm. Với lại tính OPT phần bày binh bố trận hơi lâu. Tính OPT ngoài máy tính cầm tay còn phải dùng thước Panme và thứoc cặp vì liên quan nhiều đến độ tổn hao từ cảm
bác TEA cho em hỏi tí Ạ với sơ đồ này của bác em co áp dụng cho con tube el34PP em diy dược ko ạ và sơ đồ này có phải dung FE 32mm dầy 50mm ko ạ cảm ơn bác nhiều Postby Teablue » Tue 03 Oct, 2006 21:43:27 Gởi bác HST một sơ đồ quấn OPT . Tất cả đã ghi vào hình rồi, còn bước quấn thì thế này: S1 _____69 vòng đồng 0.4mm ____ 1 lớp P1_____ 443 vòng đồng 0.25mm S2 _____69 vòng đồng 0.4mm ____ 1 lớp P2_____ 443 vòng đồng 0.25mm S3 _____69 vòng đồng 0.4mm ____ 1 lớp P3_____ 443 vòng đồng 0.25mm S4__________69 vòng đồng 0.4mm ____ 1 lớp S9__________28 vòng chập đôi dây 0.5mm____1 lớp S5__________69 vòng đồng 0.4mm ____ 1 lớp P4_____ 443 vòng đồng 0.25mm S6 _____69 vòng đồng 0.4mm ____ 1 lớp P5_____ 443 vòng đồng 0.25mm S7 _____69 vòng đồng 0.4mm ____ 1 lớp P6_____ 443 vòng đồng 0.25mm S8 _____69 vòng đồng 0.4mm ____ 1 lớp Trông kinh khủng bác nhỉ
Được bác. Tính sao cho các cuộn phần thứ cấp tất cả song son, tổng tiết diện của 4 ohms gấp 2 lần 8 ohms, ví dụ 50W thì 8 ohms là 2.5A min, 4 ohms là 3.5A min. quấn đến đâu, đấu dây đến đó thì nhìn sẽ bớt kinh khủng
Đồng đỏ nghe nhạc đỏ, đồng vàng nghe nhạc vàng là hợp :lol: , em đùa thôi, dây đồng xịn ít tạp chất, điện trở thuần nhỏ, hiệu suất cao hơn đồng dỏm, ngoài ra vẹc ni được phủ đều không bị rỗ ( cái này phải soi lên kính hiển vi mới thấy ) an toàn hơn , cho phép lót giấy cách mỏng hơn --> hiệu suất cao hơn .
Mấu đỏ không có gi đặt biệt cả, có cà mầu xanh dương, xanh lá...Quấn một lớp, soi đèn thấy ít vết rạn, tạp chất(của lớp emay) là dây đồng được SX đàng hoàng. VN chỉ có Cadivi là đạt, còn đồng Thailand, China Hàn Quốc đều kém. Nhưng không sao, quấn xong các bác ngâm verni cách điện là ngon. Còn Đồng mấy số 9 thì em phó mặt cho trời đất. Theo kinh nghiệm của em thì đồng mà lớp phủ emay đẹp thường là vật liệu đồng tốt, giống như nước sơn xe Honda Nhật vs Honda VN, Mer vs Lexus
cám ơn bác đã huơng dẫn .nếu có thể bác cho em cái sơ đồ cụ thể các đâu dây ko ạ? cảm ơn bác TEA nhiều
Bác dựa vào sơ đồ OPT PP có sẵn ở các trang trước rồi đáp số vòng, dùng thước cặp đo lại ... Thì quấn mới chuẩn
chào bác trà xanh. em mua được một cái tivi cổ hiệu Zenith tháo ra có 2 cái choke giống hệt nhau, một cục nguồn quét màng hình và một cái opt nhỏ xíu với một cái biến áp nguồn cũng bằng kích thước với opt nhỏ xíu kia. em xin mạo muội hỏi các bác mình có thể tận dụng 2 cái choke kia + với choke quét màng hình mod lại thành một cặp OPT được không( 3 cái này chữ E bằng kích thước chỉ khác số lượng ghép thôi) vì em nghỉ Fe này mà quấn opt chắc là tốt. kính mong các chỉ dạy ạ kích thước Fe của choke lưỡi E rộng 20mm, dài 30mm, các lá xếp lại dày 20mm còn choke quét màng hình thì dày 30cm. bác xem giúp em có thể quấn opt nhỏ nhỏ được không em định ráp một cái vài wat nghe rỉ rả, nếu được bác cho biết sơ đồ, cỡ dây, số vòng day lun được không bác.xin chân thành cảm ơn bác và chúc bác sức khỏe.
bác trà xanh ơi cho em hỏi tí em muốn quấn một cái opt cho đèn bán dẫn 2n3055 hoặc đèn bán dẫn khác thì phải tính thế nào cám ơn bác

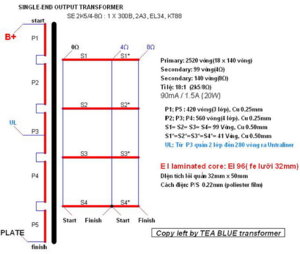

Xưỡng ít ai vô nên gúc tìm khó quá, thôi bác dùng tạm sơ đồ sau, bác lấy chổ 4 ohms là 5K dùng cho EL84 SE khỏe re. Dùng Fe EI 96 (Fe lưỡi 32)
Cách đây lâu lâu em có thấy anh Tea post sơ đồ OPT PP tầm 5-60W xài bộ fe 32x50, bây giờ cũng bộ fe này mà quấn OPT có 20W thì có phí quá ko ah?
