Re: Các bác cho em hỏi ? -Tại sao P1 lại đấu với P3 mà không đáu với P2, tương tự P2 lại đấu với P4 sao P3 ko đấu với P4 như vậy điểm giữa là B+ luôn. -Tại sao quấn S =52 vòng đấu nhảy cóc mà không quấn 104 vòng rồi đấu //. - Em có thể dùng dây sơ cấp và thứ cấp to hơn được không a? Em xin cảm ơn.
Re: Re: - Em cũng từng hỏi như cụ. 1) Đấu như vậy để Rdc của 2 nữa là tương đương nhau, nếu đấu theo cách Bác đưa ra thì cuộn ngoài sẽ có Rdc lớn hơn. 2) Quấn như vậy để giảm C ký sinh. ( còn nhiều thử nữa nhưng em chỉ biết bấy nhiêu :mrgreen: ) 3) Dùng tốt nếu cửa sổ Bác cho phép, trước khi xuống tiền mua dây về quấn thì Bác phải tính trước có đủ cửa sổ không đã.
Re: Re: -Nếu Rdc cân nhau thì phải nối P1 với P4 và nối P2 với P3 chứ bác? như thế độ dài sẽ tương đương nhau. -Vậy mục đich cuấn S1-S4 là để giảm tối đa mấy cái lằng nhằng không tốt. Của số của lõi thép nhà em rộng 2,5 cm, cao 7,5cm ( vì là loại phi tiêu chuẩn. Vậy em có thể làm Opt SE và có thẻ dùng tạm cho PP nữa.
Re: Re: Bác nói đúng rồi. Cách đấu xen kẽ trong trường hợp có 4 cuộn sơ cấp không cân RDC bằng đấu cuộn trong cùng-ngoài bìa vs 2 cuộn giữa. Nhưng trong trường hợp 6 cuộn sơ cấp thì đấu xen kẽ cân RDC hơn do nhiều cuộn nên dễ phân phối số vòng, lớp của mỗi nhóm lớp sơ cấp Cách đầu xen kẽ hoặc đấu bù trừ các cuộn gần lõi với cuộn xa lõi ... Không những làm cân bằng RDC, từ cảm mà còn giãm tổn hao từ cảm
Re: Re: Cảm ơn bác giải thích những nguyên tắc cơ bản ... Em có thể tư làm theo ý mình vì em không có lõi tiêu chuẩn.
Các bác ơi! Em có cặp loa toàn dải 16ohm, và có ý định ráp EL84PP. Các bác cho em hỏi là có sơ đồ quấn OPT nào cho mạch EL84PP, mà ngõ ra chơi được cả loa 8ohm và loa 16ohm ko ạ? Vì em thấy có OPT SE 2.5k-5k ngõ ra 4ohm/8ohm. Nếu dùng EL84SE loa 8ohm thì đấu vào cọc 4ohm là ok, nên em hỏi OPT PP có cái mạch nào kiểu như đấu loa 16ohm vào cọc 8ohm và dùng cho EL84PP ko ạ?

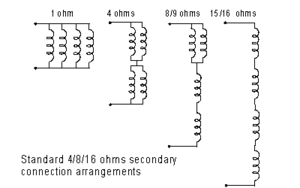

Bác muốn có một cái OPT có thể đấu ra nhiều đường thì bác theo cách đấu dây sau đây. Tính thì bác tính đi, bác tính ra 16 ohms được nhiu vòng chia cho 4 rồi đấu theo sơ đồ sau. Đương nhiên phải tính lại cở dây, cửa sổ ... Và sắp xếp lớp sao cho nó ít tổn hao từ cảm nhất
Hic, quấn theo sơ đồ thì em mần đc, nhưng mừ tính đi tính lại, tính tới tính lui cỡ dây và sắp xếp lớp sao cho nó ít tổn hao từ cảm nhất thì ... em mù tịt! Bác Tea giúp em vụ này với đc ko ạ? Có ngõ ra 8ohm và 16 ohm là được ạ. Em có Fe 32mm, Fe 36 mm (mới đi kiếm đc mấy cục Fe đồng nát ngon hơn mấy cục Fe UPS cũ ngày xưa) Bác vẽ giúp em đc ko ạ? Điều chỉnh cái sơ đồ này hả bác?

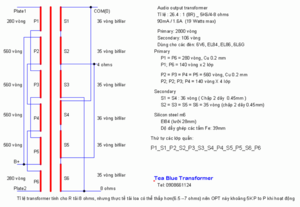

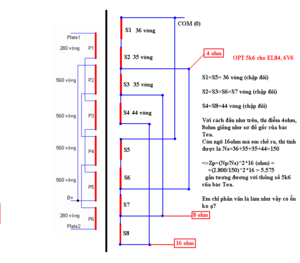

Em loay quay trên sơ đồ quấn OPT PP 5k6 cho đèn EL84, 6V6 thì em mần thế này: Với sơ đồ gốc quấn OPT cho EL84 PP 5k6 của bác Tea, em thêm 2 cuộn, mỗi cuộn 44 vòng vào sau cuộn S3 và cuộn S6. Như vậy sơ đồ em chế có 8 cuộn, sơ đồ gốc là 6 cuộn Sec. Làm như vầy có ổn ko ạ? Có sai gì ko ạ? Nếu em quấn Fe 32 hoặc 36, cửa sổ và lõi rộng hơn, nếu tính toán có thể tăng cỡ dây sơ cấp (từ 0.2-0.25mm), thứ cấp (0.45-0.5 hoặc 0.55mm) thì có được ko ạ?
Như vậy là cái sơ đồ quấn ở trên của em là OK rồi phải ko bác Tea (ý em là thêm 2 cuộn S4 và S8, mỗi cuộn 44 vòng trên sơ đồ gốc OPT PP EL84 5k6, rồi đấu cho ra cọc 16 ohm ấy) ? Chỉ cần cân chỉnh cỡ dây sơ cấp và thứ cấp sao cho vừa cửa sổ là ... mua dây đồng về quấn ạ?
Số lớp xen kẻ như vậy là tốt rồi, còn cở dây thì cũng cần phải phù hợp với công suất của OPT. Ví dụ 8 ohms/ 50W thì cần mật độ dòng điện tải trên dây khoảng 2,5A . Bác đấu song song các lớp dây với cở dây làm sao đạt tiết diện dây tương ứng. Rồi đến đoạn 16 ohms thì chỉ cần dây chịu mật độ dòng khoảng 1.75A . Còn 4ohms cần đến 3.5A lận đó... Do vậy, với OPT trên thì phần 16 ohms chỉ cần dây nhỏ thôi 8 ohms/19W : 1.6A 16 ohms/19W : 1.1A

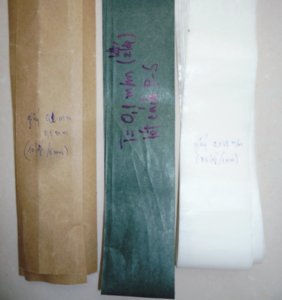

Do chưa tìm được loại film sữa đục để làm lớp cách điện cho cuộn P và S cho OPT SE. Mà chỉ tìm được loại giấy như sau: Loại màu trắng: dày 0.012mm (84 lớp/1mm) dùng lót giữa các lớp dây P-P và S-S : như vậy có mỏng quá không? Loại giấy màu nâu và màu xanh: dày 0.1mm, lót 02 lớp thành 0.2mm để cách giữa P-S : gần được 0.22mm như film poliester của bác Teablue chỉ dẫn. Có bác nào dùng như vậy chưa? Do tìm không có lưỡi 36, mà tìm được Fe 32 loại mỏng 3 tấm ghép lại dày 1.3mm Vật liệu đã chuẩn bị xong hết rồi, do lưỡi FE nhỏ hơn nên cục OPT nhỏ hơn --> dùng dây 0,25mm cho sơ cấp và dây 0.5mm cho thứ cấp. AE cho ý kiến giúp: dùng loại giấy bên trên OK là mình khởi động ngay? Thanks
- Làm tới đi bác, giữa các cuộn sơ và thứ cấp bác xài film sữa màu trắng, giữa các lớp trong cùng 1 quận bác sài giấy màu nâu. Quấn xong bác ngâm véc ni rồi mới vào phe nhé cho nó ngấm kỹ (Ráng quấn đều, chặt tay, khít các vòng giây. Không nên cách điện 2 lượt như thế coi chừng thiếu cửa sổ đó). Chúc bác mần ngon
Cách điện =nhiều lớp mỏng tốt hơn 1 lớp dày bạn à.. Nếu có thể tìm tụ dầu bóc giấy bên trong ra dùng ngon..
Bác post hình cái film sữa màu trắng cho em xem với! thanks! Em đã kiểm tra thử rồi, nếu quấn như vậy là rất sít sao, thì vẫn còn dư cửa sổ gần 1mm (chưa trừ hao quấn chặt, nên cũng hồi hộp)
Nếu bác quấn lần đầu, tính toán mà thừa cửa sổ 1mm thì em e là sẽ thiếu cửa sổ đó! Hoặc là do em ... gà :lol: :lol: :lol: Lần đầu em quấn, em tính trên giấy thừa cửa sổ 3mm, vậy mà quấn xong nó ... vừa khít khìn khịt! Sau vài lần quấn nguồn, em có kinh nghiệm hơn, khi tính thừa cửa sổ 2mm thì quấn xong, bọc thêm lớp giấy cát tông 1mm là đẹp luôn!
Nếu giữa cuộn sơ - thứ cần cách điện tốt hơn thì sẽ quấn thêm 01 lớp băng keo màu đỏ để tăng cường, lớp băng keo này rất mỏng, sẽ không ảnh hưởng cửa sổ quấn dây lắm. Chỉ có thắc mắc là OPT nóng đến mức độ nào? Có ảnh hưởng lớp TAPE này không?
Theo em được biết thì vật liệu để quấn OPT rất quan trọng. Vậy làm thế nào để mua được vật liệu tốt, tránh đồ trung quốc ... cũng đau đầu lắm. Em cũng muốn quấn thử mà cứ lăn tăn ... như phải chọn dây đồng, FE, giấy cách điện ... ở đâu thì tốt. Bác nào có kinh nghiệm thì vào bàn giúp em với ạ !!!

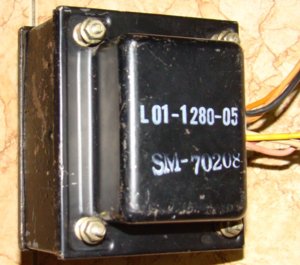

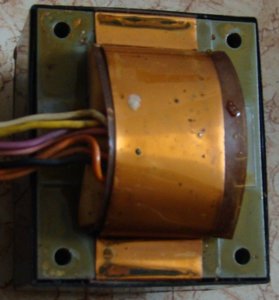

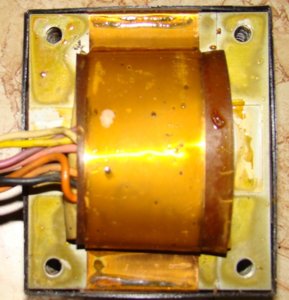

Hôm nay tình cờ em đồng nát được 1 cặp biến áp nguồn amply Nhật bãi. Người bán bảo tháo từ 7800 thì phải. Kết bộ ốp mà mua, về đo thấy điện áp vào 100V thì ra 45-0-45V, công suất chắc khoảng 150W / cục. Kích thước fe 32x50. Các bác xem hộ em có phải 7800 thật không và có dùng cuốn OPT ổn không? Cảm ơn các bác nhiều.
Cái này đẹp quá, em thấy mọi người bảo cứ mỏng khoảng 0,35 trở xuống là ngon... lại hàng nhật chắc càng ngon...
ko phải của 7800 đâu bác 7800 ko có 2 cái ốp đó đâu bác tháo ra xem fe có mỏng ko em đồ rằng fe đó dầy và màu sẽ ko được như ý
