Vụ Henry cho OPT hình như là: Nếu mình muốn quấn OPT đánh xuống đến 20Hz (f) thì: ZL = ωL = 2∏f*L >> Nếu muốn có ZL = 2500R thì L = 2500/(6,28 * 20) = 19,9 H. Nếu quấn được 15H thì tần cắt dưới là 26,5 Hz, 12H thì cắt ở 33 Hz. Nếu H không đạt thì bass thấp hơn thiết kế thì phải … Em đoán mò vậy chưa chưa quấn bao giờ. Nhân tiện đây các bác cho em hỏi, dùng sắt nguồn âmply nội địa Nhật dày 0,5 mm có quấn được OPT SE không?
Em chào bác Trà xanh lơ cùng toàn thể các bác ! Mấy hôm nay em vào thăm xưởng của bác, đọc đi đọc lại mà vẫn mông lung quá, em cứ thắc mắc là liệu có một công thức tương đối nào để xác định số vòng dây sơ cấp không ạ, nếu không thì vẫn bị thụ động trong việc lựa chọn FE để quấn :!:
Bác Teablue và các bác cho em hỏi tý ạ: Theo sơ đồ bác Tea (ở các trang trước đó) để quấn OPT push pull cho EL84, cần Fe lưỡi 28mm, mỗi cục OPT xếp Fe dày 3,9cm. Nếu cũng Fe lưỡi 28mm đó, em xếp mỗi cục Fe dày 5cm rồi quấn theo sơ đồ ấy, thì nó ảnh hưởng như thế nào ạ? Có làm được và có nên làm vậy ko ạ? Em đoán thì xếp Fe dày lên, sẽ tăng Henry, nhưng em ko biết làm vậy có gây tổn hao, ảnh hưởng chất lượng OPT hay ko. Em chỉ biết là sẽ có tăng Rdc thêm chút ít. Tại vì em kiếm lõi Fe lưỡi 28mm mà toàn tìm được lõi nhựa dày 5cm. Mà làm lõi giấy thì ... em ko đc khéo tay cho lắm, bữa trước quấn nguồn mần lõi giấy 1 lần, kết quả là ... tệ thê thảm,
Diện tích lõi tăng, vẫn giữ số vòng quấn > RDC tăng, đối với sơ cấp không sao(có thể càng tốt), như thứ cấp RDC tăng nhiều không tốt, nếu muốn ngon phải tính lại theo lõi có diện tích tương ứng. -Giãm số vòng quấn sơ cấp, thứ cấp sẽ giãm theo tỉ lệ
Cám ơn bác! Có lẽ em sẽ vẫn quấn theo sơ đồ của bác thôi, em mù tịt cái tính toán này nên tính xong rồi làm bậy, có khi còn ko đc tốt như ban đầu thì công toi. Em sẽ nghiên cứu cách làm lõi giấy hoặc fip và ra chỗ bán lõi, hỏi xem có ... đặt cái lõi 4 cm đc hay ko
Chào bác, cho em hỏi RDC có phải là điện trở thuần của cuộn dây ko? Nếu phải thì em vẫn nghĩ càng nhỏ càng tốt chứ à, tại em mua dây cỡ 0.35 để cuốn sơ cấp giảm điện trở thuận... bác nói RDC cao có thể tốt làm em lăn tăn quá...
Ý em nói là inductance tăng là tốt, do diện tích FE tăng, còn RDC với sơ cấp đối với nội trở đèn, là không ảnh hưỡng. Còn thứ cấp thì vẫn là loa 8 ohms nên ảnh hưỡng nhiều. Tốt nhất phải tính lại cở dây, hoặc giãm số vòng dây như em đã nói ở trên, và nhờ vậy có thể tăng đường kính dây. Quấn OPT ngoài tính toán số vòng còn phải kèm theo cái thước cặp. Số lớp đã tính rồi, với trường hợp trên diện tích tăng không đán kể để tăng đường kính dây, giãm số vòng thì dư chổ, còn nếu ta SX được dây đồng theo đường kính tuỳ thích thì ta sẽ vô nhóm các nhà "Tám"
Vâng em tính đủ số vòng như bác hướng dẫn thì được khoảng 7 ngàn vòng , em cuốn 3500 vòng chắc là dư chỗ để thêm giấy lót...
- Em có việc này lăn tăn suốt mấy ngày qua, kính mong bác Tea trả lời giúp thì mới yên tâm ạ: - Cái OPT PP cho EL34 (mỗi kênh chạy 2 bóng EL34) theo mạch em thấy đề là 3,5K ct. Em thì hiểu là trở kháng của cả cuộn sơ cấp là 3,5k. Có bác cho rằng trở kháng sơ cấp của cả cuộn là 6,6k vì mạch nó đề là 3,5K ct (Ct ở đây là center Tap) phải không ạ? - Em xin cảm ơn ạ!!!
3.5H CT(Center Tap) có nghĩa là OPT PP của bác Plate to Plate kà 3.5K chứ không phải 6.6K Plate to Plate

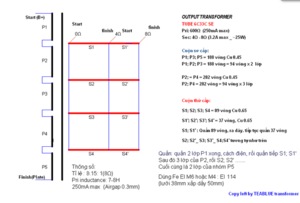

Chào bác Teablue. E đã có đủ lõi F38 dầy 5cm cho 1kênh. Bác cho e xin sơ đồ quấn Opt 6c33c SE ra loa 8ohm với ạ. Bác cho em hỏi nữa là dây 0.45mm và dây 0.6mm đã tính emay chưa bác :mrgreen: Cảm ơn bác rất nhiều.
Dây chưa tính emay đâu bác, bác đi mua, bảo người bán lấy dây, thì đó là chưa emay, bác đo lại bằng thước cặp sẽ rõ, nó sẽ dày thêm tầm 0.04mm. Ví dụ, bác mua dây 0.45, thì bác đo sẽ được 0.49mm
Trả lời hộ Chủ Xưởng chế tác: - Đường kính dây đồng là vật liệu đồng có đường kính đã ghi. - Ê may cách điện tuỳ theo loại dây đồng đưa vào vị trí phải chịu được nhiệt độ cao hay thấp mà nhà sản xuất có thể bọc dày hay mỏng hoặc bọc làm một, hai hay ba lần ê may, kích thước lớp ê may này không có trong đường kính dây ta phải xem bao bì (có ở lô dây to) hoặc phải đo bằng panme.
Chào Bác Teablue; Em đang theo dự án EL84 SE, nay vẫn loay hoay việc quấn biến áp nguồn và OPT; mong bác giúp cho khâu tính toán sơ đồ quấn OPT với lõi là FE xám mỏng tháo ra từ biến áp xuất chính hiệu của Anh Hai chia đôi để quấn 2 cục BA xuất SE, lõi này lá 3cm dày 6cm, chia đôi được mỗi lõi có diện tích là 9cm Sqr, đèn sẽ dùng ở chế độ B+ = 280V, trở kháng thứ cấp sẽ là 4 và 8 Ohm, bác giúp em nhé, cám ơn bác;
OPT của bác có kích thước bằng Tango U-808. Khi dùng cho EL84 thì rất thoải mái, thường EL84, 6V6 chạy tổng trở 8K, nhưng nên dùng 5K, OPT này nên quấn kiểu thay đổi tổng trở ra để có tỉ lệ tương ứng là 3K/5K / 8R để upgrade to 6L6G.
Cám ơn bác Teablue nhiều nhé, bác giúp em tính toán và cách quấn theo kiểu thay đổi tổng trở ra để có tỉ lệ tương ứng là 3K/5K/4R/ 8R để upgrade to 6L6G đi, em máu quá rồi !
Quan trọng là độ từ cảm sơ cấp ứng với nội trở đèn. Không phải tỉ lệ nhỏ là CS lớn mà là từ cảm tương ứng để dải tầng sô thấp đáp ứng đủ.Với cục cho 811A thì cần phải lớn để đủ từ cảm sơ cấp và cách điện cao thế 2.5K - 5K cũng tuỳ mạch driver
Thường là đầu ra FIX tỉ lệ = 1( 8 ohms) thì mới có nhiều tổng trở vào. Ví dụ như Tango XE 20S chọn đầu ra để thay đổi tổng trở sơ cấp. Nhưng thật ra quấn kiểu này, OPT bảo đãm tổn hao thấp nhất khi dùng đầu đầu và đầu cuối của cuộn dây thứ cấp, đối với XE-20S thì dùng 2.5K là 100% Còn mấy cái sơ đồ quấn 3-5K em đã pot cũng vậy, sử dụng hết cuộn thứ cấp thì là 3K, là full 100% > ít tổn hao từ cảm nhất
