he he vậy hôm nào lại đi bà 9 mua FE về quấn opt tiếp chứ anh? biết đâu được trong đống fe cũ của bà 9 có fe của tango.. lẫn trong đó thì sao [/quote] Trong lúc khó khăn nền công nghiệp VN chưa phát triển thì cứ fe Bà 9 mà mò biết đâu lại vớ đc vàng . 8 Henry thì 8 chứ chạy rà xong trên amp EL34 SE nghe thấy cũng hay ra phết. Cứ thế đã, khi nào kiếm đc fe tốt tháo ra thay vô 20 phút là xong béng.
Trong lúc khó khăn nền công nghiệp VN chưa phát triển thì cứ fe Bà 9 mà mò biết đâu lại vớ đc vàng . 8 Henry thì 8 chứ chạy rà xong trên amp EL34 SE nghe thấy cũng hay ra phết. Cứ thế đã, khi nào kiếm đc fe tốt tháo ra thay vô 20 phút là xong béng.[/quote] dạ cảm ơn anh chia sẽ nhân đây cũng có lời cảm ơn gửi tới anh chúc anh nhiều sức khỏe và tiếp tục theo đuổi con đường DIY em tin rằng với sự trợ giúp rất nhiệt tình từ anh dự án EL 34SE với những Transformer, OPT, choke DIY của em sẽ thành công.
Xong EL34 rồi thì ... em cam đoan với bác là bác còn mần nhiều con khác nữa. :lol: Trên diễn đàn này, đã rất nhiều bác khởi đầu sự nghiệp quấn dây và ráp tube amp bằng EL34 SE (trong đó có em) Và ... sa lầy vào vũng ... đèn đóm từ đó (cũng có em luôn) :lol: Chúc bác thành công!
Vì mục đích mõi người khác nhau, ngừoi làm để khám phá thì ko bao h dừng lại, ngừoi làm để nghe thì khi người ta thấy hải lòng có thể dừng lại...

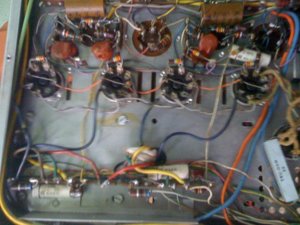

Xin các bác gia tay giúp đỡ,em có chiếc scott Lk72 bị cháy 1 bên OPT mà em quấn lại 2 lần rồi đều ko đc.Lúc đầu em cứ nghĩ tháo ra ghi chép lại cẩn thận rồi quấn lại i như cũ là đc.Vậy mà khi quấn xong nó chỉ kêu lí nhí âm lượng chỉ bằng 20% bên chưa bị cháy. Bác nào biết cách quấn lại chỉ em với ạ.
Em tháo ra thì thấy như này,lượt đầu quấn 4 lớp dây nhỏ 130v nhân 4 ,lượt 2 dây to 56v nhân 2,lượt 3 dây nhỏ 130v nhân 4,lượt thứ 4 dây to chập 2 quấn 28 vòng,lượt 5 dây nhỏ 130v nhân 4 lớp,lượt 6 dây to 56v nhân 2 lớp,lượt 7 dây nhỏ 130v nhân 3 lớp là kết thúc,sau đó em đấu nối các đầu lại với nhau như khi đã tháo ra vậy mà ko đc.Hay tại em ghi chép ko cẩn thận nên luc đấu các đầu sơ và thứ cấp lại với nhau ko đúng nên nó ko kêu đc?Bác nào biết thì chỉ em với ạ,vì em ko muốn tháo nốt cái OPT còn lại ra vì sợ ko quấn lại đc như chước ạ.
Em có ghi chép lại số vòng bác ạ.Em định thứ 2 tuần tới rảnh dỗi tháo ra quấn lại lần nữa mong các bác cao thủ chỉ giáo cho em quấn lần này thành công ạ.Có lé lần này em quấn xong từng lớp chụp ảnh post lên nhờ các bác chỉ lại cách đấu các đầu dây lại với nhau đc ko ạ?
Bạn đã quấn đến lần thứ 2 là tôi phục bạn lắm rồi. Tuy nhiên theo tôi nghĩ sắc xuất thành công rất thấp. Chỉ còn cách tìm kiếm 1 cục lẻ như thế thì chắc là đc.
Vâng cơ bản là em thích khám phá bác ạ,còn nếu không khám đc thì coi như em phá và chờ Ebay có cục OPT lẻ của LK 72 thì em sẽ mua ạ.
chào bác.theo như mô tả em thấy cũng k có gì khó phục hồi.bác hãy nói rõ hơn về cách đấu dây thứ cấp không?cụ thể cuộn thứ cấp 1 đấu nối tiếp hay song song với các cuộn còn lại. các cuộn sơ cấp đều đấu nối tiếp hết phải không?

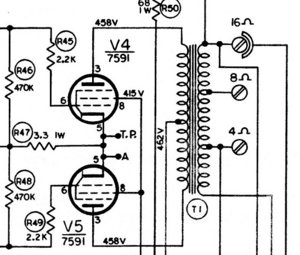

Trước hết xem các lớp dây sơ cấp theo thông tin mà bác ghi chép (dây nhỏ): - lượt đầu quấn 4 lớp dây nhỏ 130v nhân 4... tổng: 130 x 4 = 520 vòng - lượt 3 dây nhỏ 130v nhân 4... tổng: 130 x 4 = 520 vòng - lượt 5 dây nhỏ 130v nhân 4 lớp... tổng: 130 x 4 = 520 vòng - lượt 7 dây nhỏ 130v nhân 3 lớp... tổng: 130 x 3 = 390 vòng; Máy H.H Scott LK 72 có sơ đồ phần xuất (đèn 7591 và biến áp xuất âm): cuộn sơ cấp gồm 3 đầu dây ra gồm 2 cuộn như nhau mắc nối tiếp. Với 4 cuộn dây với số vòng 520, 520, 520 và 390 em nghĩ bác không thể mắc được cuộn sơ cấp gồm 2 phần như nhau mắc nối tiếp như thiết kế ban đầu! Em Google... nên bác tham khảo thôi!
Dạ vâng khi nó ko kêu thì em cũng nghĩ vấn đề ở quận sơ cấp vì khi em tháo ra đến lớp thứ 3 đoạn cuối tthì bị đứt nên ko biết nó đấu vào đầu nào. Chỗ em bôi xanh theo bác em có đếm thiếu 1 lớp ko ạ?vì em thấy hơi lạ ở chỗ cùng là sơ cấp mà cuận cuối thiếu hẳn đi 130 vòng.
Hôm nay em bắt đầu đấu lại theo sơ đồ của bác.Nhin vào sơ đồ thì em thấy sợi đầu tiên và sợi cuối cùng của sơ cấp vào 7591 số đầu còn lại đc đấu nối tiếp các cuận với nhau phải ko bác ?
Để bảo đảm chính xác, bác nên đo chiếc OPT còn lại xem hệ số biến áp bằng bao nhiêu? Cách đo có thể thực hiện như sau: - Rút các đèn công suất 7591 ra; - Cấp điện khoảng 10 VAC vào đầu dây 0 và 16 Ôm của cuộn thứ cấp OPT; - Đo điện áp giữa các đầu dây của cuộn sơ cấp và giữa các đầu dây còn lại của thứ cấp OPT; Kết quả đo cụ thể là: .... Căn cứ vào số liệu này và các ghi chép của bác về số vòng dây khi tháo OPT hỏng ra sẽ so sánh, loại trừ số liệu do nhầm lẫn ban đầu và kết luận về số vòng cần thiết khi quấn lần sau. Sau khi cấp 10 VAC vào cuộn thứ cấp (giữa các đầu ra 0 và 16 Ôm) bác đo điện áp giữa các đầu dây sơ cấp sẽ có hai khả năng: + Một là: điện áp hai đầu cuộn sơ cấp gấp đôi điện áp giữa mỗi đầu và điểm giữa. Điều này khẳng định chắc chắn sơ cấp phải quấn 4 nhóm dây 520/520/520/520; + Hai là: điện áp điểm giữa và các đầu còn lại khác nhau khá nhiều và đúng theo tỉ số (520+390)/(520+520)= 87,5%; nếu như vậy thì đúng là có nhóm dây 390 vòng! Và chắc là hãng đã thay đổi chút ít so với nguyên lí mạch nhằm thêm chút nhạc tính đặc thù cho sản phẩm (để người nghe còn nhận biết được H.H Scott và ampli của các hãng khác ) , và chúc mừng bác đã tìm ra được bí quyết công nghệ về OPT của hãng ... Chắc chắn bác sẽ thành công!
Để bảo đảm chính xác, bác nên đo chiếc OPT còn lại xem hệ số biến áp bằng bao nhiêu? Cách đo có thể thực hiện như sau: - Rút các đèn công suất 7591 ra; - Cấp điện khoảng 10 VAC vào đầu dây 0 và 16 Ôm của cuộn thứ cấp OPT; - Đo điện áp giữa các đầu dây của cuộn sơ cấp và giữa các đầu dây còn lại của thứ cấp OPT; Kết quả đo cụ thể là: .... Căn cứ vào số liệu này và các ghi chép của bác về số vòng dây khi tháo OPT hỏng ra sẽ so sánh, loại trừ số liệu do nhầm lẫn ban đầu và kết luận về số vòng cần thiết khi quấn lần sau. Sau khi cấp 10 VAC vào cuộn thứ cấp (giữa các đầu ra 0 và 16 Ôm) bác đo điện áp giữa các đầu dây sơ cấp sẽ có hai khả năng: + Một là: điện áp hai đầu cuộn sơ cấp gấp đôi điện áp giữa mỗi đầu và điểm giữa. Điều này khẳng định chắc chắn sơ cấp phải quấn 4 nhóm dây 520/520/520/520; + Hai là: điện áp điểm giữa và các đầu còn lại khác nhau khá nhiều và đúng theo tỉ số (520+390)/(520+520)= 87,5%; nếu như vậy thì đúng là có nhóm dây 390 vòng! Và chắc là hãng đã thay đổi chút ít so với nguyên lí mạch nhằm thêm chút nhạc tính đặc thù cho sản phẩm (để người nghe còn nhận biết được H.H Scott và ampli của các hãng khác ) , và chúc mừng bác đã tìm ra được bí quyết công nghệ về OPT của hãng ... Vì cuận thứ 7 đấy là cuần ngoài cùng em tháo ra đầu tiên nên đếm rất cẩn thận là 130 nhân 3,đến khi cuấn xong nó kêu nghet nghẹt thì nhìn thấy có lẽ nào lài cung là sơ cấp mà thàng ngoài cùng thiếu hẳn đi 130.nên em nghĩ ko có lẽ ngay lớp đầu tiên mình tháo ra đã nhầm .

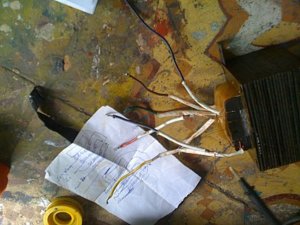

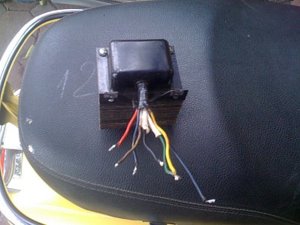

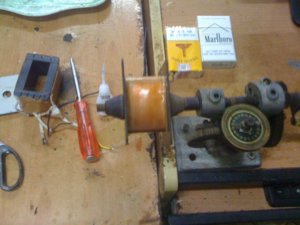

Tranh thủ cuối giờ chiều em quấn xong đc 1 lớp 130 nhân 4 rồi ạ còn đây là em cái em đã quấn lần 2 rồi mà vẫn ko đc

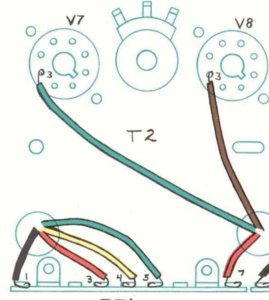

Em xem qua hình: Biến áp xuất âm TRA-11-2 của H.H Scott LK72 gồm các đầu dây như sau: + Phần sơ cấp: Dây Đỏ nối với 462 VDC (B+); hai dây Xanh và Nâu nối với các Anot (pin 3) của các đèn 7591; + Phần thứ cấp: Dây Đen 0, dây Đỏ 4 Ôm, dây Vàng 8 Ôm, dây Xanh 16 Ôm; Bác cấp điện khoảng 10 VAC vào cuộn thứ cấp (dây Đen và Xanh) sau đó đo điện áp các đầu dây phía sơ cấp xem kết quả như thế nào? Vì phía sơ cấp có 4 cuộn dây, mỗi cuộn 520 vòng nên có thể có 2 cách đấu dây: tất cả nối tiếp hoặc (2 cuộn song song) nối tiếp (2 cuộn song song); cần đo hệ số biến áp của OPT còn tốt để biết chính xác cách đấu dây phần sơ cấp. Chiếc biến áp TRA-11-2 của bác có thể có các dây ra với mầu khác.
cho dù bác có cuốn thiếu 130v chăng nữa nó cũng hót ngon lành k có ẹt ẹc đâu.chỉ sợ bác nối dây bị nhầm chiều-mắc sai plate.bác tráo đổi 2 đầu B+ lại thử coi.
cho dù bác có cuốn thiếu 130v chăng nữa nó cũng hót ngon lành k có ẹt ẹc đâu.chỉ sợ bác nối dây bị nhầm chiều-mắc sai plate.bác tráo đổi 2 đầu B+ lại thử coi.[/quote] Vâng em cám ơn bác. @bác Tea Blue,bác cho em ké topic của bác tí nhé vì mấy hôm loay hoay đau hết cả lưng mà ko xong đc nên em vào đây nhờ các bác tư vấn ạ,hi vọng lần này thành công! Tình hình là em quấn gần xong rồi,còn lớp cuối cùng thôi ạ.Theo các bác lớp này 390v or 520 vòng? em phân vân quá,hi vọng là trưa mai vào fe đấu thử em nó hót ngon lành ạ.
@bác Tea Blue,bác cho em ké topic của bác tí nhé vì mấy hôm loay hoay đau hết cả lưng mà ko xong đc nên em vào đây nhờ các bác tư vấn ạ,hi vọng lần này thành công! Tình hình là em quấn gần xong rồi,còn lớp cuối cùng thôi ạ.Theo các bác lớp này 390v or 520 vòng? em phân vân quá,hi vọng là trưa mai vào fe đấu thử em nó hót ngon lành ạ.[/quote] Cảm phục bác đấy. Nếu băn khoăn bác cứ để 2 đầu dây,1 đầu 390V 1 đầu 520V rồi thử luôn cả 2 cái nào nghe hay thì để. Vài ý tham góp cùng bác. Chúc thành công cho đỡ uổng công !
