Discussion in 'Linh kiện, dụng cụ DIY' started by Teablue, 15/12/05.

  1. yuzenvn

    yuzenvn Advanced Member

    Joined:
    30/11/11
    Messages:
    482
    Likes Received:
    3
    Location:
    。。。ベトナム。。。
    Đúng rồi đó bác.quan them 1 lop 130v nua du bi.nhung chac la du 4 lop 520vong se hay hon.

  2. trung_son

    trung_son Advanced Member

    Joined:
    5/9/11
    Messages:
    1.747
    Likes Received:
    3
    Location:
    Hà Nội
    Có lẽ em để 1 đầu ra 390v rồi quấn lên 520v thì hợp lí hơn vì Fe vẫn còn thoải mái ạ,chứ 520v có thể hay hơn nhưng còn cái OPT còn lại nó 390v thì tiếng nó lệch nhau đấy ạ.

  3. trung_son

    trung_son Advanced Member

    Joined:
    5/9/11
    Messages:
    1.747
    Likes Received:
    3
    Location:
    Hà Nội
    Cám ơn các bác đã nhiệt tình chỉ bảo hiện giờ em nó đã hót ngon lành rồi ạ :) .

  4. yuzenvn

    yuzenvn Advanced Member

    Joined:
    30/11/11
    Messages:
    482
    Likes Received:
    3
    Location:
    。。。ベトナム。。。
    cuối cùng là 390vg hay 520vg mà hót ngon lành bác nhể

  5. trung_son

    trung_son Advanced Member

    Joined:
    5/9/11
    Messages:
    1.747
    Likes Received:
    3
    Location:
    Hà Nội
    Hiện giờ em đang để 520vg,và cảm giác tiếng hơi căng hơn biên kia 1 chút bác mặc dù cặp 7591 bên OPT em quấn số đo thấp hơn khá khá bác ạ,mai em tách 390vg thử xem như nào rồi bác cáo lại các bác :) Thật sự là em đang rất vui :) chỉ biết nói cám ơn các bác rất nhiều ạ! :)

  6. kewslap

    kewslap New Member

    Joined:
    23/4/13
    Messages:
    4
    Likes Received:
    0

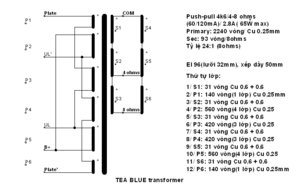

    chào bác teablue và toàn thể các bác trong diễn đàn em là lính mới, em có bộ fe 30x50 em muốn quấn opt theo sơ đồ của bác teablue như hình dưới đây.nhưng fe theo sơ đồ này là 32x50 vậy số vòng phải giảm đi là bao nhiêu để cho vừa cửa sổ. mong bác teablue và toàn thể các bác trong diễn đàn giúp em với ạ

  7. kewslap

    kewslap New Member

    Joined:
    23/4/13
    Messages:
    4
    Likes Received:
    0
    chào bác teablue và toàn thể các bác trong diễn đàn em là new number em đang dự định dj cho mình 1 chú el34 pushpull vật tư đã đủ giờ chỉ cón thiếu mỗi opt thôi hôm qua đi ve chai đồng nát em mua được 1 bộ fe 30x50 lá dày 0.35 em đang dự đinh quấn theo sơ đồ của bác chủ xưởng nhưng em đang vướng mắc 1 chút là fe của em là 30x50 còn fe trong sơ đồ là 32x50 em sợ fe của em không đủ cửa sổ .bác chủ xưởng và toàn thể các bác tính gúp em lên giảm số vòng là bao nhiêu để cho vừa cửa sổ.về mặt tính toán thì em mù tịt.rrát mong đươcj sự giúp đỡ chỉ bảo nhiệt tình của bác chủ xưởng và toàn thể các bác trong diễn đàn.


    Attached Files:

  8. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    22
    Fe nhỏ thì dây nhỏ đi bác à, chẳng sao cả...

  9. Teablue

    Teablue Advanced Member

    Joined:
    6/12/05
    Messages:
    4.259
    Likes Received:
    22
    Location:
    Sài Gòn
    Dùng Fe 28 thì xuống đường kính dây 0.23mm. Còn như trên vẫn đủ chổ quấn

  10. dungphuong79

    dungphuong79 Advanced Member

    Joined:
    25/3/09
    Messages:
    763
    Likes Received:
    6
    Location:
    TPHCM
    FE 30 người ta gọi là FE dị đó bác, thông thường các FE này cửa sổ rộng hơn tiêu chuẩn nên không sợ thiếu đâu. Bác kiểm tra lại xem, nếu FE 32 thì cửa sổ rộng 16 mm.

  11. kewslap

    kewslap New Member

    Joined:
    23/4/13
    Messages:
    4
    Likes Received:
    0
    vâng cảm ơn bác teablue em đo lại fe rồi đúng là nó có củă sổ rộng hơn fe 32 bác ạ em đang tìm vật liẹu làm khuân lúc nào chiển khai có vướng mắc mong bác teabue và các bác tận tình giúp đỡ

  12. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    22
    Em có FE 25 của sổ rộng 25 thế có là dị không các bác ^^ chất thép khá tốt, ánh kim và sần sủi khi bẻ ra...

  13. kewslap

    kewslap New Member

    Joined:
    23/4/13
    Messages:
    4
    Likes Received:
    0
    em không có loại fe này nhưng nếu fe 25 của sổ rộng 25 thì chắc là cũng dị hình bác ạ

  14. 2988

    2988 Advanced Member

    Joined:
    29/7/09
    Messages:
    480
    Likes Received:
    1
    Location:
    Nằm giữa hai Bà...

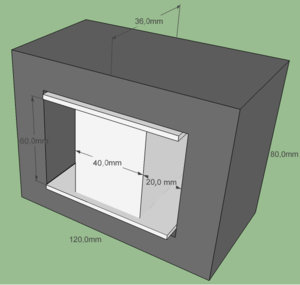

    Các bác tính hộ em lõi này quấn thứ cấp 0-450vac / 400ma có đủ không ạ?

    Phần bobin bị chia làm đôi, một nửa có sẵn sơ cấp 220v, nửa còn lại cho thứ cấp trừ vách ngăn còn được 27mm

    Xin cảm ơn các bác.


    Attached Files:

    • EI.jpg
      File size:
      70,1 KB
      Views:
      292
  15. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    22
    Nếu cuốn 1 cuộn 0-450 thì quá đủ bác à...
    Gửi bác Kewslap... Nó vẫn là fe EI bác à...

  16. Tú audio1973

    Tú audio1973 Advanced Member

    Joined:
    6/4/12
    Messages:
    2.130
    Likes Received:
    22
    Location:
    Thành Nam audio club
    nửa sơ cấp có sẵn bác đo bằng thước kẹp xem dây bao nhiêu và phải biết được cái có sẵn đó quấn bao nhiêu vòng/vôn

  17. 2988

    2988 Advanced Member

    Joined:
    29/7/09
    Messages:
    480
    Likes Received:
    1
    Location:
    Nằm giữa hai Bà...
    Dây cỡ 0.6 hay 0.7 bác Tú ơi, em chưa tháo Fe ra nên chỉ so áng chừng với dây 0.8. Cửa sổ cuôn sơ mỗi bên còn thừa khoảng 7-8mm ạ.

    Nguyên gốc nó là biến áp công nghiệp, thứ cấp ra 5-6 cuộn dây vôn nhỏ, dòng lớn.

  18. 2988

    2988 Advanced Member

    Joined:
    29/7/09
    Messages:
    480
    Likes Received:
    1
    Location:
    Nằm giữa hai Bà...
    Thanks bác. Dòng 450v/500ma được không bác? Em tính làm cục cao áp cho 807SE nhưng có thể nâng cấp lên bóng khác

    (Tất cả chỉ để phục vụ em Nirvana :mrgreen: )

  19. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    Nếu biến áp của bác vẫn còn hoạt động bình thường:
    Bác phải chắc chắn rằng sơ cấp 220V thì bác có thể cắm sơ cấp vào nguồn 220V, sau đó đo điện áp của cuộn thứ cấp. Nhiều cuộn thứ cấp riêng biệt thì bác lấy giấy bút ghi chép lại cụ thể những cuộn nào, bao nhiêu Volt, có thể chụp ảnh lại và ghi chú ngay trên ảnh kẻo sau này đỡ nhầm lẫn.

    Sau đó, bác tháo cuộn thứ cấp ra, đếm vòng xem nó quấn bao nhiêu vòng: Bác đặt lõi cuộn dây trên máy quấn theo chiều ngược lại với chiều chúng ta hay quấn dây, rồi cầm dây mà kéo ra, nó sẽ đếm số vòng cho bác.

    Bây giờ bác biết đc cuộn thứ cấp bao nhiêu vòng, bao nhiêu volt, vậy bác biết đc nó quấn bao nhiêu vòng/volt một cách tương đối rồi nhé. Nếu nó có nhiều cuộn thứ cấp thì xác định như vậy thêm vài cuộn, nó sẽ cho kết quả càng chính xác.

    Kiếm thước kẹp về đo (loại thước trụ tròn vặn ấy) cỡ dây sơ cấp, hoặc ko tháo ra đo đc thì áng chừng như bác đã làm.

    Vậy là bác có đủ dữ kiện để quấn rồi.

  20. Teablue

    Teablue Advanced Member

    Joined:
    6/12/05
    Messages:
    4.259
    Likes Received:
    22
    Location:
    Sài Gòn
    Theo tinh thần CS sơ cấp luôn luôn phải bằng CS thứ cấp. Với cở dây sơ cấp 0,7mm / 220V thì thứ cấp 0,5mm/450V. Vậy sẽ vừa đắp đầy cửa sổ nhằm sử dụng hết CS của cục biến áp. Còn lại là số vòng/volts thì bác biết phải làm ntn rồi

  21. 2988

    2988 Advanced Member

    Joined:
    29/7/09
    Messages:
    480
    Likes Received:
    1
    Location:
    Nằm giữa hai Bà...
    Thanks bác Rock, em gặp đúng thợ rồi :D

    Sơ cấp có ghi 220v , em đã cắm vào và đo rồi. Output có mấy cuộn: 36vct, 19vct, 19v, 16v. Phần xác định vòng/v em sẽ làm như bác hướng dẫn.


    @ Bác Teablue: dùng dây 0.5 là được cho dòng 0.5A đúng không bác?

  22. Tú audio1973

    Tú audio1973 Advanced Member

    Joined:
    6/4/12
    Messages:
    2.130
    Likes Received:
    22
    Location:
    Thành Nam audio club
    cái này thì đúng rồi bác


    Attached Files:

  23. 2988

    2988 Advanced Member

    Joined:
    29/7/09
    Messages:
    480
    Likes Received:
    1
    Location:
    Nằm giữa hai Bà...
    Vậy em tiến hành thôi ạ, cứ cho hết cửa sổ rồi được bao nhiêu thì đươc :mrgreen:

  24. Teablue

    Teablue Advanced Member

    Joined:
    6/12/05
    Messages:
    4.259
    Likes Received:
    22
    Location:
    Sài Gòn
    Đúng nếu bác đo đúng chính xác cở dây sơ cấp

  25. dungAD

    dungAD Advanced Member

    Joined:
    4/2/10
    Messages:
    211
    Likes Received:
    128
    Location:
    Bắc Giang
    Bác Tea Blue ơi, em quấn cặp OPT cho 300B PSE, 1250/8 ôm.
    Lõi 40 ( choke Thụy Sỹ ), sơ cấp 1590 vòng và thứ cấp 123 vòng, đo được 7,2 hery khi airgap 0,2 mili ép thật chặt. Hiện nay em đang nghe nhưng vẫn băn khoăn định quấn lại nên mong bác giải đáp giúp:
    - Hery 7,2 có thấp quá không và cần khoảng bao nhiêu hery để đạt yêu cầu.
    - Nên quấn trở kháng khác hay không, ví dụ như 1,5K/8 ôm.
