Tỉ lệ biến áp dùng 300B PSE tương ứng với tổng trở 1k25-1k75 tùy mạch lái, chế độ chạy... Henry cở đó là OK, Air gap không phán được vì còn tùy Fe. Tuy nhiên mình DIY là chơi cho nó đã nư chứ không phải cấp thương mại như Tango, Tam radio... Nên phải làm cho đáng (bự) cở mấy cục transformer Audionote UK Với 300b PSE nên dùng Fe lưỡi 45mm, xếp khoảng 50-55mm. Từ đó dùng thước cặp và máy tính bỏ túi tính ra cách quấn, đo, chỉnh ...
Cám ơn bác Tea Blue đã giải đáp cho em điều mà em băn khoăn, như vậy cặp OPT này của em dùng được. Ampli 300B của em lắp theo mạch Audio note dùng 2 tầng 6SN7 nối tụ đưa vào cặp đèn 300B song song, OPT em quấn 1k25/8 om theo như mạch Audio note. Cặp OPT này khi cho tín hiệu vào và đo thì ở tần số từ 40 hz trở lên rất đều, tuy nhiên từ 6 Khz chỉ còn 1/2 mức vôn, từ 12 khz rất nhỏ và đến 16 khz mất hút luôn. Em sẽ quấn lại cặp khác và xin luôn thông số OPT SE trang đầu của Xưởng chế tác, điều chỉnh giảm 1,4 lần số vòng 2 cuộn. Như vậy sẽ là: OPT 300B PSE: Lõi FE 40 x dầy 60 = 24, Sơ cấp 1800 vòng, thức cấp 144 vòng. so với cuộn em đang chạy số vòng có tăng lên và lõi vẫn đủ chỗ, hy vọng sẽ tốt hơn. Nhân đây em xin cảm ơn bác Tea Blue và các bác trên mục diễn đàn DIY đã giúp đỡ học trò ( không biết mặt và nhiều khi không biết rằng em đang học... và hành ) là em.
Bác tăng Air gap lên tí xem sao, với F tăng thì T còn bé tí, còn cái nữa là coi cách điện sơ/thứ đạt chưa? khoảng <5 nanofara là ok
Vâng, em sẽ tăng và đo thử xem sao. Cách điện sơ/thứ em dùng phim 0.2 mili chắc không tốt, do lần đầu quấn sợ thiếu cửa sổ nên không dám cho loại dầy.
Em đã đo cách điện sơ/thứ khoảng 3 nanofara, như vậy là cách điện 0.2 vẫn được. Tăng airgap lên 0,3 mm thì hery chắc còn 5,5 hery, em không đo lại vì trước đây khi quấn xong em đã đo ở khoảng airgap này thấy vậy, sau em giảm xuống 0,1mm và cố sống cố chết ép thấy được trên 7 hery, giờ không có đồng hồ đo lại. Bây giờ giải cao vẫn như cũ nhưng trầm phẳng hơn, trước có đoạn khoảng 40 đến 70 hz khá mạnh. Đã test thử 2 CD hôm nhận ở Chim ưng contest Hải Phòng thấy tiếng trầm nghe gọn và rõ hơn, tuy vẫn chưa sâu lắm, tổng mức âm lượng giảm đi 1 chút.
Bác Tea cho em hỏi: Em quấn OPT SE trên lõi EI, Fe lưỡi 28mm, dày 5cm, tính ra tiết diện trụ Fe được 14cm2. Fe của em là Fe nguồn amply nội địa Nhật bãi, Fe đen thui đen ngòm Dây sơ cấp 0.20 cho dòng Imax = 80mA. Em định lắp mạch, công suất Pout khoảng 3-4W, dòng DC qua sơ cấp OPT khoảng 70mA, liệu nó có gây bão hòa từ ko bác? Nếu vẫn khai thác dòng cao vậy mà ko muốn bị bão hòa từ thì tăng air gap lên có đc ko bác? Cám ơn bác nhiều
À, cái vụ Fe nguồn của Nhật bãi mà bị hàn đó bác, Em cắt ra thành 2 khối, E và I, rồi ghép lại đó bác, em mới quấn xong 1 cục, đêm qua thử ráp Fe vô lõi, chèn airgap 0.2mm, đo được 15 Henry bác à. Ko biết khi ráp vào mạch hát hò thì nó cho ra âm thanh như thế nào, em đang phân vân vụ bão hòa từ với airgap nên chưa cố định Fe.
Bác cứ đề khoảng 0,2mm nhưg bác trà xanh hướng dẫn đi...giép SE thì đơn giản mà..., Chốt E cố định còn I thì thoải mái mà bác...bác cứ yên tâm đi Bác chêm 1 lớp giấy cho nó cố định rồi ghép vào... chỉnh chọt AIR thoải mái theo ý mình...
Nhờ bác chủ xưởng khi về qua nhà thì giúp nhóm em một vài khó khăn khi quấn OPT dùng lắp 5881/6L6 PP. Nhóm em đang thực hiện công việc này: http://vnav.vn/forum/viewtopic.php?f=46&t=80814 Phần nguồn và chassis đang tiến hành và cơ bản là xong; nhóm tiếp tục chuẩn bị quấn OPT, do nhóm vẫn chưa chốt được sơ đồ mạch cụ thể nên tạm tính sẽ quấn OPT 5K/8Ohm với lõi EI 84 (tiết diện lõi 28 mm x 45 mm; rộng cửa sổ 14 mm x 42 mm). Nhờ bác tính giúp nhóm các thông số cụ thể để làm OPT này, vì tại địa phương rất khó tìm được giấy cách điện mỏng nên nhờ bác giúp xem có thể thay thế bằng loại giấy nào phổ thông trên thị trường? Tks bác.

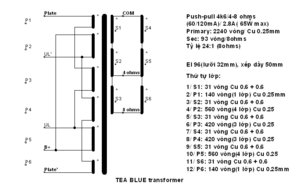

Fe của nhóm là Fe 28, cở fe này dùng trong ampli Sansui 1000A. Tại sao bác bác không ráng tìm Fe 32 rồi quấn theo sơ đồ sau. Cửa sổ rộng hơn nên dễ tăng cách điện, đồng cả sơ và thứ. Cục Fe 28mm trên đành phải giãm đồng xuống 0.23/0.45 và quấn theo sơ đồ bên dưới. Phần vật liệu cách điện nếu các bác theo Fe 32mm và sơ đồ ở dưới thì em sẽ ủng hộ các bác giấy cách điện, giấy lót và lõi quấn. @Sở dĩ em ra điều kiện vì muốn các bác làm theo Fe và sơ đồ ở dưới cho nó khỏe và sau này upgrade lên đèn có CS cao hơn như GU50, EL34 ... và nhất là DIY là phải chơi đồ lớn
Bác nói đúng hihi làm cho mình phải to mơi sướng, em chơi toàn Fe có từ 12cm2 , đến 20cm2... nâng cấp ko phải nâng cấp quấn lại opt, một lần quấn mất công nhiều, quấn cuộn to và nhỏ gần mất công như nhau...
Thay mặt nhóm xin cảm ơn bác đã giúp đỡ, đó là nguồn động viên khích lệ nhóm để có thêm sự tự tin trong quá trình làm sản phẩm này; hiện tại nhóm đang chuẩn bị quấn cặp OPT trên lõi 28, vì cửa sổ khá hẹp nên nhóm cũng sẽ rất cẩn thận khi quấn cho mỗi lớp dây và chú ý chọn cách điện mỏng nhất có thể. Nếu sau lần quấn thứ nhất không thành công, nhóm xin được nhận vật liệu mà bác hỗ trợ và sẽ thực hiện như điều kiện mà bác nêu ra. Tks bác. Chúc bác sức khỏe.
FE 28 bác để quấn choke thì ngon..hihi,Bác làm thử 1 cặp đi OPT nếu thấy khó thì lần sau chọn fe to cho đỡ mắt công...
Đỏ: Nếu đang nói đến cách điện giữa sơ và thứ thì đừng làm thế, các bác à, em nói không phải chỉ vì độ an toàn giữa sơ và thứ mà nó còn liên quan chất lượng đầu ra của chính cục OPT đó bác
Nhóm cũng đã thử tìm lõi 32 nhưng khó quá bác à. Hiện nhóm dã bắt đầu quấn OPT, chắc độ mươi hôm nữa sẽ xong, chưa biết liệu có được không? Vì cửa sổ khá hẹp nên đành phải chọn cách điện mỏng, nếu lần này làm không đạt nhóm sẽ sử dụng trợ giúp 50-50 của bác chủ xưởng!
Em lại nhờ bác chủ xưởng giúp! Một vài hôm nữa nhóm sẽ quấn xong cặp OPT 5K/8Ohm trên lõi 2,8 x 4,5; nhờ bác chủ xưởng chỉ giúp cách đo kiểm để có thể biết chất lượng của cặp OPT tự làm này. http://vnav.vn/forum/viewtopic.php?f=46&t=80814&start=75 http://vnav.vn/forum/download/file.php?id=474187 Xin cảm ơn bác!
Em không được khéo tay nên chỉ ngồi ngoài xem mà một thành viên khác trong nhóm trực tiếp quấn, cửa sổ 14 x 42 hy vọng sẽ đủ bác à.
Em chào các Bác cao thủ về đèn. Xin tư vấn giúp em. Em có 4 bóng MULLARD EL 37 có ráp Ampli đèn được không. Em xin cám ơn các Bác
em newbi xin kính chào tất cả các bác ,chào bác chủ xưởng chế tác em đã đọc vnav mấy năm rồi nay mới đăng ký được nick để than gia cùng các bác ,nay em muốn tự tay làm một cái âm ly cho riêng mình ,vấn đề đầu tiên em gặp phải là cục OPT nay em viết bài này mong bác chủ xưởng chỉ giáo cho em quấn một cặp OPT cho 6c33-b pp đầu tiên em phải chọn lõi FE là FE bao nhiêu ,rồi đến sơ đồ quấn ,số vòng sơ ,thứ cấp như thế nào mong bác chủ xưởng mở lòng thương chỉ dạy ạ em xin cảm ơn trước
Bác tìm kiếm thông tin của những anh em làm trước rồi làm theo, chứ hỏi như thế thì khó trả lời , em thấy nhiều bác lắp cái này rồi...
Chào Bác chủ xưởng Teablue va anh em.mình bắt đầu dự án GM70 pp, được biết khó khăn nhất là OTP vì nó quyết định đến chất lượng ampli.lần đầu tiên bắt tay vào dự án “Khủng” này chưa có kinh nghiệm OTP .nhờ xưởng giúp đỡ và chỉ giáo cho xin cảm ơn Trước bác chủ và anh em. Dự đinh thiêt kê ampli: -Công xuât ra mỗi vế 100w - cao áp :1250v - ngõ ra: 4-8-16 om Hiện có fe: - fe EI tiết diện:40mm* 80mm mỗi lá dày 0.34mm .cửa sổ 30mm*65mm fe này Là của biển áp xuất máy tăng âm truyền thanh 250 w bưu điện truyền thanh sx năm1977 Hình như fe của nga ? - đã quấn thử 1000vòng dây 0.35 đo thang 20H đươc:6H Nhờ bác chủ thăm khám tính toán giup cho: -fe này có đạt yêu cầu ko ? -bác tính toán số vòng ,kích cỡ dây .cách quấn Xin cảm ơn
Bác dinhvp vào nhận hàng Push-Pull GM70 Sơ đồ quấn OPT cho Push-Pull GM70, dùng Fe lưỡi 38mm, xếp dầy 65mm hoặc Fe 40mm, xếp dầy 60mm
Mấy cục biến thế zin có Fe loại hàn dính khối E và I với nhau, khi cắt theo đường hàn, ta tách ra 02 khối E và I riêng biệt, vết cắt rất đẹp và thắng, không có ba-vớ. Xin hỏi AE đã có kinh nghiệm qua: có thể sử dụng loại này làm CHOKE được không, vì các khối đó vẫn còn dính mối hàn. FE E đang có là 2 qui cách: 20x30 và 22x40mm, có dùng làm Choke cho Ampli đủ không? Định làm 250mA cho FE 20x30 và 350mA cho FE 22x40, như vậy thì ta được khoảng bao nhiêu Henry? Nếu dùng được thì E tiến hành, còn nếu không được thì E để làm cục nguồn nhỏ vậy. Nếu làm nguồn thì ta hàn lại như cũ (dùng loại hàn gió đá) chắc ổn chứ? Thanks các bác
