em là niu bi xin kính chào ác bác trên diễn đàn VNAV, em đã đọc diễn đàn đã lâu xong nay mới có bản lĩnh để làm một cái âm ly cho riêng mình nên em mạo muội lên đây nhờ các bác chỉ dạy cho em với em đang dự định làm một con 6c33-b vì nhìn thấy bóng này khá đẹp em nhờ các bác tính dúp em cục nguồn trước cấu hình của em như sau bóng công suất : 2 x 6c33-b bóng driver : 2 x 6J5 bón mở đầu : 2 x 6SN7 Em nắn bằng diot các bác tính dúp em với FE phải mua cở bao nhiêu thì đủ cho cấu hình này
Chào các bác, Em mua được 2 cục fe choke lưỡi 44, mỗi cục dầy 90 mm, em định quấn opt cho gm 70 loại 7k. các bác cho em hỏi cứ để nguyên độ dầy đó quấn cho nó to và hí end hay tỉ lệ chiều dày bao nhiêu là hợp lý ạ?
Lưỡi 44 thì chỉ cân xép dày 5,5 cm thôi bác ạ. Hai cục dư ra khoảng 7cm quấn nguồn luôn cho nó hí èn. Với Fe 44 x 55 thì bác quấn thứ cấp 106 vòng cho cuộn 8 ohm), sơ cấp 3400 vòng dây 0.28 là oK (20 lớp x 170 vòng/lớp) Cấu trúc 3-4-6-4-3 hay 2-5-6-5-2 xen giữa là các lớp thứ cấp
Em báo cáo là đã quay xong cục nguồn, dây 0.35, lớp lót cắt thừa 2 đầu 1-2mm đúng theo cao thủ dạy, 1500 vòng vừa kịch cửa sổ. Amp hát ngon lành 3-4 tiếng nguồn chỉ ấm ấm tay. Thế là em gắn lên máy luôn, chả cần ngâm nữa
Cảm ơn bác đã giúp đỡ, bác cho em hỏi thêm với diện tích lõi đó thì opt sẽ được bao nhiêu wuát ạ, vì em định lắp theo mạch của mấy bác nhật bản thì thấy công suất ra của amply được 48W
Em có fe EI lõi 38, em định cuốn opt PP cho EL34, các bác có sơ đồ cuốn giúp em với. Cảm ơn các bác nhiều.
Bác Công lại quấn trở lại rồi ah? Fe to để quấn SE đê EL34PP chơi Fe lưỡi 32mm okie rồi [/quote Mình thấy fe38 này rất mỏng và màu xám nên định cuốn lại opt cho el34PP nhưng hiện tại mình chỉ có sơ đồ cuốn cho fe32. Fe38 Đức dùng cho dự án gì rồi?

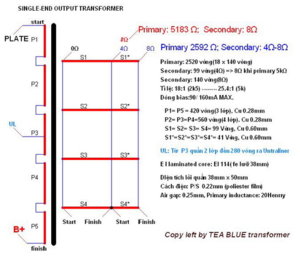

Bác Teablue ơi, bác cho em hỏi: Em muốn quấn cuộn Cathode Feedback cho OPT SE theo sơ đồ của bác (em mạn phép đc post lại phía dưới) Vậy vị trí cuộn cathode feedback này nằm ở đâu ạ? ý em là thứ tự quấn cuộn này, đầu tiên, ở giữa hay cuối cùng so với cuộn sơ cấp P (gồm P1 nt P2 P3 nt P4 nt P5) ạ? Cám ơn bác nhiều p/s: @ bác Công: Em đã quấn OPT SE theo sơ đồ của bác Tea, dùng cho Fe 38 này ạ:
Giữa cuộn số P3 cho ra 1 đường được gọi là utraline...thậm trí điẻm nói P2 với P3, P3 với P4 cũng có thể dùng làm đường UL...
Có phải bác dùng để tải vào catot đèn công suất phải không bác, em thấy bóng EL84 nó cuốn thêm 2 lớp mõi lớp 65 vòng có điểm giữa : 65-0-65 vòng.em thấy nó quấn ngoài cùng hay sao ý..... món này em không biết nó thế nào chỉ thấy mạch nó ghi thế thì nói với bác...hihi
cái này bác tính trong khoản 14- 20% tổng của sơ là được. quấn chèn giữa phần nối đầu B+ .nhớ cách điện thật tốt.dùng giấy 0.2mm quấn 2 lớp. cẩn thận kg lại tràn cửa sổ thì toi.. :lol:
Bác Trà Xanh tính giúp em cái opt 3500k/6ohm, Fe 28 * 50 dày 0.5 dem, đọc hết 4 mấy trang mà bác toàn làm fe 32 không à, em kiếm fe không ra, tính tháo 2 cái nguồn nhật tháo máy quấn cái đầu tay cho biết, À em dùng cho bóng 6n3c-e. em cám ơn.
Bác có kinh nghiệm quấn không bobin chỉ em với, em cũng đang khoái kiểu quấn này.... làm bobin mất công quá....
Bác có kinh nghiệm quấn không bobin chỉ em với, em cũng đang khoái kiểu quấn này.... làm bobin mất công quá....[/quote] e có show bên xóm đồng nát mà cụ.khá đơn giản.hình như trang 188 thì fai.
bác Yuzen chỉ post hình chứ đâu có nói kinh nghiệm quấn, ví dụ như lót cách điện lên như thế nào để nó không trôi dây .....quấn có khó khăn gì....

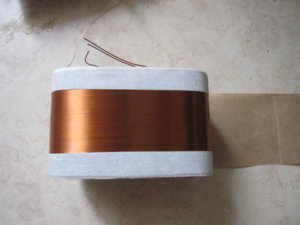

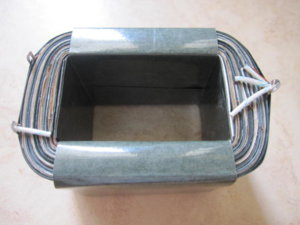

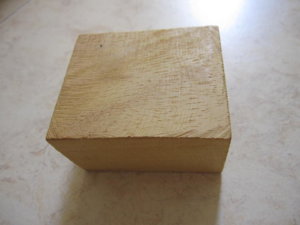

1-đầu tiên kiếm khúc gỗ mềm mềm làm cái khuôn theo kích thước lõi Fe cần làm. 2-dùng giấy bìa cứng bao xung quanh và dán keo dán sắt thành khung cứng sau này rút cái lõi gỗ ra nó vẫn định hình là được.bắt đầu lót giấy cách điện quấn. bên ngoài bìa hay bung dây ra nên ta dùng băng keo giấy quấn quanh bìa ngoài cứ thế tha hồ quấn kg sợ bung nữa. 3-sau khi xong ta làm một cái bọc khung sường lại bằng giấy cách điện có tráng nilon 0.3mm để khi vô fe sẽ kg chạm tới dây bên trong.giúp định vị lõi kg bị chạy qua chạy lại.

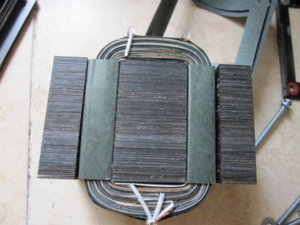

4- tiếp theo nhẹ nhàng rút cái lõi ra bắt đầu cho fe vào. vậy là hoàn thành cái lõi tự chế, cách làm này giúp tiết kiệm cửa sổ quấn cho các loại fe nhỏ. chúc các bác thành công với cách làm như trên thân .
