Discussion in 'Linh kiện, dụng cụ DIY' started by Teablue, 15/12/05.

  1. quyetdiy

    quyetdiy Advanced Member

    Joined:
    7/11/12
    Messages:
    99
    Likes Received:
    1
    Location:
    Hanoi
    các bác cho em hỏi,e có bộ fe 32x5 giờ em muốn quấn nó làm biến thế nối tầng, quấn cho 6sn7 ở đầu ra như thế nào ah ,bộ fe tháo từ nguồn quân sự ra nó rất mỏng ,xin các bác chỉ giáo e cảm ơn trước nha .

  2. fish2k7

    fish2k7 Advanced Member

    Joined:
    4/6/09
    Messages:
    132
    Likes Received:
    2
    Location:
    Bien Hoa
    Các bác chỉ giúp em vụ này, em quấn OPT theo sơ đồ trang 20 của bác Teablue, Fe xám dỏm 0.35mm, 32x5mm, em quấn tăng thêm một chút là PP 5K / 8 ohms, sau khi lắp vào ampli và đo điện áp ra loa của ampli xài bóng EL34 ra được thế này (xem hình vẽ). (Ampli đo cùng OPT này có độ méo THD: 0,063 %, RMS: -3 dB)
    Cục OPT có thông số đo: điện cảm: 22 H, điện cảm rò : 6 mH, tụ điện kí sinh : 4 nF.
    Bây giờ nếu em thay FE khác tốt hơn cho nó lên H trên 30H thì nó có cải thiện được nửa giải tần dưới được không? Bác nào kinh qua rồi chỉ giúp em với. Tks.


    Attached Files:

  3. minhhp6365

    minhhp6365 Advanced Member

    Joined:
    4/11/06
    Messages:
    3.164
    Likes Received:
    452
    KHOAN !
    Bác cho cái mạch thực tế nhớ ghi rõ luôn áp DC các vị trí đã.

  4. fish2k7

    fish2k7 Advanced Member

    Joined:
    4/6/09
    Messages:
    132
    Likes Received:
    2
    Location:
    Bien Hoa

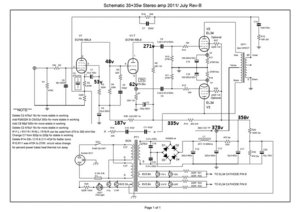

    Em làm theo mạch ANK L4 EL34 PP, địên áp DC em đo trên vài vị trí, nhờ bác xem giúp. À, em chạy bóng công suất là 6L6 chứ không phải EL34.


    Attached Files:

  5. minhhp6365

    minhhp6365 Advanced Member

    Joined:
    4/11/06
    Messages:
    3.164
    Likes Received:
    452
    Nhìn cái biểu đồ thấy thiếu bass hổng biết khi nghe có vậy hông, nếu đúng vậy nghe chói ngắt :D ? bác làm thử vậy nghen:
    -Tạm thời gỡ cái hồi tiếp ra
    - Bỏ tụ 68-100pF trước đèn đầu.
    - R12; 13 giảm còn khoảng 1k
    Nếu chưa ép phê:
    - Tăng tụ sau choke , tụ c9 tăng lên 100uf
    Tạm thời vậy đi nghe thử coi sao rồi tính tiếp nghen bác.

  6. fish2k7

    fish2k7 Advanced Member

    Joined:
    4/6/09
    Messages:
    132
    Likes Received:
    2
    Location:
    Bien Hoa
    Vậy là có khả năng bị như vậy là do mạch à, em nghe rõ ràng là thiếu bass, cải thiện bass thì em thay đổi bóng lái ECF80 nhưng bass chỉ đỡ hơn thôi, còn thay 6U8A vào thì đúng là trebl nhiều và hơi chói. Do em mới nâng cấp linh kiện nhưng không thấy tiếng bass lên mấy nên em mới tìm cách đo đáp tần và mới biết nó như vậy.
    Để em nghiên cứu và thay đổi theo bác chỉ dẫn xem thế nào. Cảm ơn bác.

  7. My FB

    My FB Advanced Member

    Joined:
    9/9/06
    Messages:
    2.893
    Likes Received:
    692
    Location:
    Phu Nhuan - Ho Chi Minh City
    Bác cố gắng thay FE sao cho sau khi vào FE mới đo được > 40H thì tiếng bass sẽ hay ngay

  8. minhhp6365

    minhhp6365 Advanced Member

    Joined:
    4/11/06
    Messages:
    3.164
    Likes Received:
    452
    À! bác nên hạ áp chổ G2 xuống còn trong khoảng 250-300V

  9. fish2k7

    fish2k7 Advanced Member

    Joined:
    4/6/09
    Messages:
    132
    Likes Received:
    2
    Location:
    Bien Hoa
    Em sẽ làm cách này khi nào tìm được FE ngon.

    Em sẽ nghiên cứu và thay đổi thử giá trị vài vị trí như bác hướng dẫn sau, vì đây là topic về OPT mà em lại hỏi về mạch điện thì không phải lắm, em sẽ hỏi thêm về vụ này trong một chủ đề khác.

    Xin cảm ơn các bác.

  10. vmc_ct

    vmc_ct Advanced Member

    Joined:
    22/3/12
    Messages:
    312
    Likes Received:
    22
    Delete . . . . . . . . . . . . . . . . .

    . . . . . .

  11. mduc2004

    mduc2004 Approved Member

    Joined:
    18/6/14
    Messages:
    14
    Likes Received:
    0
    tôi có bộ FE lưỡi 45 xếp dày 32 có sẵn dây tốt của JAPAN loại 0,2 -0,4 - 0,6 & 1,2 muốn tự quấn OPT cho 6L6 PP. chẳng biết tính toán sao. nhờ xưởng giúp đỡ được không ạ. vô cùng biết ơn

  12. mduc2004

    mduc2004 Approved Member

    Joined:
    18/6/14
    Messages:
    14
    Likes Received:
    0
    không có bác nào giúp ạ?khó quá. :(

  13. quyetdiy

    quyetdiy Advanced Member

    Joined:
    7/11/12
    Messages:
    99
    Likes Received:
    1
    Location:
    Hanoi
    các bác giúp e vói em có phe 38x50 định quấn opt 5k theo mạch ban đầu được không ạ ,quấn 2520 vòng sơ cấp dây0.28 còn thứ cấp là 144 dây 0.6 được không ạ,liệu có được không các bác ơi ,
    bác nào đi qua giúp em với ạ

  14. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    22
    sao lai không được hả bác?

  15. trung_son

    trung_son Advanced Member

    Joined:
    5/9/11
    Messages:
    1.747
    Likes Received:
    3
    Location:
    Hà Nội

  16. mduc2004

    mduc2004 Approved Member

    Joined:
    18/6/14
    Messages:
    14
    Likes Received:
    0
    ??câu hỏi hay câu trả lời hả bạn???

  17. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    22
    đương nhiên là câu trả lời chứ làm sao là câu hỏi được hả bác?

  18. quyetdiy

    quyetdiy Advanced Member

    Joined:
    7/11/12
    Messages:
    99
    Likes Received:
    1
    Location:
    Hanoi
    bác caoan cho e hỏi chút ,vậy với phe 38x50 quấn sơ đồ ở đầu trang thì nó có khac nhièu không ah, liệu e nó tiếng có tốt hơn không vì sơ đồ đầu là phe 32x 50 , lên e đang lăn tăn vụ này đó ah .
    các bác cho e biết lợi và hại của phe này được không ,tốn đồng và diện tích e không tính :?:

  19. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    22
    bÁC TEABLU CÓ HƯỚNG DẪN 2 LOẠI FE QUẤN LÀ FE 32 X 5 VÀ 38 X5 QUẤN GIỐNG NHAU CHỈ CÓ CỠ DÂY KHÁC NHAU...,TIẾNG TỐT HAY DỞ LÀ DO MÌNH QUẤN TỐT HAY DỞ.. VỚI SE THÌ TO CÔNG SUÂT CÀNG LỚN CÀNG TỐT HƠN...ĐƯƠNG NHIÊN KHÔNG NÓI ĐẾN CHUYỆN QUÁ TO...,NẾU BÁC CHỊU KHÓ ĐỌC TỪ ĐẦU BÁC TEA HƯỚNG DẪN THÌ CŨNG KHÔNG CẦN PHẢI HỎI EM...

  20. quyetdiy

    quyetdiy Advanced Member

    Joined:
    7/11/12
    Messages:
    99
    Likes Received:
    1
    Location:
    Hanoi
    bác cao án cho e hỏi chút giờ em muốn làm 38 x60 cho 5k thì số vòng dây sơ thứ như nào đây ah , đây là e hỏi cho bạn em ong ấy tiếc vì vứt đi 1 cm lên muốn quấn 38 x 60 cho 5k , bác giúp e với

  21. quyetdiy

    quyetdiy Advanced Member

    Joined:
    7/11/12
    Messages:
    99
    Likes Received:
    1
    Location:
    Hanoi
    ah mà em quấn pp nhé không phải là se đâu ah , em cám ơn bác trước nha

  22. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    22
    pp LÀM GÌ MÀ CẦN QUẤN FE DẦY VẬY BÁC? CƠ BẢN LÀ BÁC CHƠI BÓNG GÌ?NÓI RA CỤ THỂ THÌ MỘT SỐ ANH EM MỚI BIẾT MÀ TƯ VẤN

  23. Amateur_Pilot

    Amateur_Pilot Advanced Member

    Joined:
    4/7/14
    Messages:
    145
    Likes Received:
    1
    Location:
    Bãi ve chai
    Trong topic này có nhiều sơ đồ PP EL34, các cụ tư vấn em sơ đồ nào hay mà dễ cuốn nhất ạ :) Em dùng Fe 32x50
    Em làm hoàn toàn theo mạch EL34 AN của cụ thanhlamluan.

  24. hoatieu_2006

    hoatieu_2006 Advanced Member

    Joined:
    23/2/13
    Messages:
    1.350
    Likes Received:
    13
    Location:
    Hải Phòng
    Xin lỗi các bác cho e xin chém câu này!
    Bác tính số vòng xơ với vòng thứ xong xuôi bác quấn 1 mạch hết cái này chuyển cái kia như BA nguồn là rễ nhất. Em đảm bảo nói ngon mà k gặp lỗi j. Còn hay thì tùy tai và các phần khác nữa

  25. Amateur_Pilot

    Amateur_Pilot Advanced Member

    Joined:
    4/7/14
    Messages:
    145
    Likes Received:
    1
    Location:
    Bãi ve chai
    Cảm ơn cụ !
