em ngó mãi mà không rõ sơ đồ quấn 3K5/8 ohms cho fe 32 xếp dày 5cm nằm ở trang nào, bác nào biết giúp em 1 tay, thanks
Single-Ended hả cụ? Điều chỉnh số vòng thứ cấp của sơ đồ 2.5K-5K/4-8 ohm, cho ra 3.5K/8ohm cụ ơi Thiết kế của cụ Tea giữ nguyên :mrgreen:
đúng SE cụ Rốc ơi, cụ thương thì cho thương cho trót, ngó giùm em nó ở ở trang mấy, nếu được cụ up lại giúp em cái hình, thanks cụ lắm lắm
Em chỉ thấy có mỗi sơ đồ Fe32 2.5-5K/4-8ohm thôi à. ý em là cụ ra dây ở 120 vòng của cuộn thứ cấp (140 vòng), đấu 8ohm vào đó là có 3.5K/8ohm. Nếu cụ thích nhiều mức trở kháng, có nhiều loa thì làm 1 lượt ra dây thứ cấp: 99 vòng (5K/4-8R), 120 vòng (3.5K/4-8ohm), 140 vòng (2.5K/4-8ohm).
Thank bác đã có ý kiến . Em cũng đã soi shematic rùi đúng là họ ghép cuộn ít vòng để lọc cho các tầng khác cách đấu như sau:đầu 0 đấu vào ANOT quấn 3250 ra đầu +B quấn tiếp 235 vòng nối điện trở 1K8 lọc C 45 MF cấp cho các tầng từ trung tần đến RF (Không phải cuộn UL ) để hôm nào rảnh em sẽ tháo tiếp cái OPT của cái PHILIP RADIO TUBE cổ của ông nhạc phụ nhà em ra ngâm cứu tiếp. ahf.em tra shematic radio tube trên GG thấy Rất nhiều sema mà pot có đấu đầu ra tụ lọc đấy Bác nao rành thì chỉ giúp em cám ơn

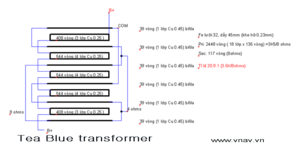

thanks cụ, em mò thấy cái sơ đồ này, định tính lại sơ cấp để có đầu ra 2K5/8 và 3K5/8 linh hoạt, phần thứ cấp giữ nguyên, các cụ thấy ổn không?
Theo ý riêng của em thì bác quấn sơ cấp 2500 (3k5), ra dây 2120 làm (2.5k) sơ cấp 115 vòng..... 4 sơ 4 thứ là đẹp....
Em mới quấn xong 1 cục opt se 3500/7,4 ohms, Fe lưỡi 38; độ dầy 52mm. Theo bác TEA nhưng có sửa tý Sơ cấp 2600 vòng(hơi tham phải không ạ ?) dây 0.35 Thứ cấp 120 vòng dây 0.6 chập 4 Sơ đồ là: _Sơ cấp 1(P1): 650 vòng = 5 lớp, mỗi lớp 130 vòng dây 0.35(vừa hết chiều dài bobin 53mm). _Thứ cấp 1(S1): 2 lớp, mỗi lớp 40 vòng dây 0.6 chập đôi(Cũng vừa hết chiều dài bobin). _Sơ cấp 2(P2): 650 vòng = 5 lớp, mỗi lớp 130 vòng dây 0.35. _Thứ cấp 3(S3): 2 lớp, mỗi lớp 40 vòng dây 0.6 chập đôi. _Sơ cấp 3(P3): 650 vòng = 5 lớp, mỗi lớp 130 vòng dây 0.35. _Thứ cấp 2(S2): 2 lớp, mỗi lớp 40 vòng dây 0.6 chập đôi. _Sơ cấp 4(P4): 650 vòng = 5 lớp, mỗi lớp 130 vòng dây 0.35. Sơ cấp đấu nối tiếp. Thứ cấp nối tiếp cho ra 7.4 ohms. Giữa các lớp sơ em lót ở bốn góc bằng fim cách điện trong suốt dày 0.07mm Giữa hai lớp thứ cấp em cũng lót bằng fim 0.07 này. Giữa sơ- thứ em dùng fim sữa 0.2mm quấn hai lớp. Quấn xong vừa hết cửa xổ(còn dư 0.5mm) Em vào FE(chưa xiết chặt lắm) kê airgap 0.2mm và đo thử trên đồng hồ UT58D, kết quả như sau: Trở thuần sơ cấp 117 ohms (khá gần với tính toán). Trở thuần thứ cấp khoảng 0.5 ohms (cũng gần với tính toán). Cảm kháng sơ cấp: _Đo trên UT58D(thang đo 20H) khoảng 16H. (Đo từng cuộn sơ P1-P2-P3-P4 thì cân nhau và khoảng 1H) _Đo bằng cách cấp điên 220v vào cuộn sơ rồi đo dòng, áp cho vào công thức tính ra được khoảng 32H(cái này em có quấn thử trước rồi nên cũng trong tính toán) Điện dung ký sinh sơ-thứ khoảng 2.22nF đến 3nF(cái này em cũng có thí nghiêm trước nên cũng gần với tính toán.Vì tham cái này mà lót dày :mrgreen: dẫn đến điện cảm rò cao) Điện cảm ký sinh(Leakage inductance). Vấn đề ở chỗ này ạ! _Chập thứ cấp và đo điện cảm rò sơ cấp được 12.9mH(Có cao quá không ạ) _Đo điện cảm rò từng cuộn sơ(Thang đo 20mH): P1~7.86mH; P2~2.67mH; P3~3.03mH; P4~9.18mH. Với đồng hồ UT58D ở thang đo 20H thì không tin được, nhưng thang 200mH và 20mH thì em có thử đo một cuộn cảm có ghi 562(5.6mH) thì được 5.4mH vây là chấp nhận được. Em chưa có điều kiện gắn thử để nghe. Bây giờ em có thắc mắc, mong các bác giải đáp giúp em, em cảm ơn nhiều! 1. OPT của em liệu có đạt không ạ?(Em hơi ngại vì điện cảm rò hơi cao) 2. Từ việc đo điện cảm rò từng cuộn em rút ra được: _Cuộn P2 và P3 có điện cảm rò thấp hơn hẳn cuộn P1 và P4 vì: P2 và P3 nằm trong các cuộn thứ cấp. "Vậy để giảm điện cảm rò ta nên quấn cuộn sơ cấp nằm phía trong các cuộn thứ cấp, tức là số cuộn thứ cấp nhiều hơn sơ cấp 1 cuộn. Ví dụ là 6 thứ kẹp chả 5 sơ. thay vì 6 sơ kẹp chả 5 thứ." Theo các bác em kết luận thế có đúng không? Cách quấn thứ trước có lợi về điện cảm rò nhưng có gì bất lợi không ạ! Và bây giờ em đang phân vân có quấn nốt cục còn lại theo cách cũ(4 sơ kẹp chả 3 thứ) hay tính toán lại để theo cách quấn thứ trước. Hay có cách quấn nào hay mong các bác chỉ giáo để em được học hỏi ạ! Cảm ơn các bác nhiều!!!
Về điện cảm rò và tụ ký sinh em suy luận như này đúng không ạ? Điện cảm rò Lr và tụ ký sinh Cr tạo thành mạch L-C nối tiếp. Tần số cộng hưởng của mạch f=1/(2pi*sqrt(L*C)) Trong trường hợp của em thì L=12.9mH=0.0129 H; C=3nF=3*10^-9 F Lắp vào công thức tính ra f = 25584 Hz = 25.584 kHz nằm ngoài tần số 20Hz đến 20kHz => OK! Vậy có bậy không ạ?
các cụ cho em hỏi vơi, em có đôi bóng 1625 mạch thì có rồi mà opt kiểu 5k SE UL 44% thi quấn như thế nào ạ. Em hơi xxx khoản quấn UL ạ . Nhờ các cụ chỉ giáo cho với ạ

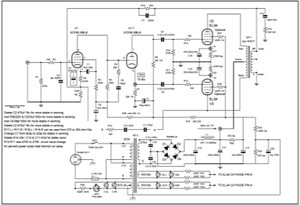

Có bác nào sơ đồ OPT pp 3.5k ct /8ohm công suất 40-50 wat không cho em xin với ạ! và đây là shema em amply em đang chọn ạ ! https://scontent-hkg3-1.xx.fbcdn.net/hp ... e=56226CC9

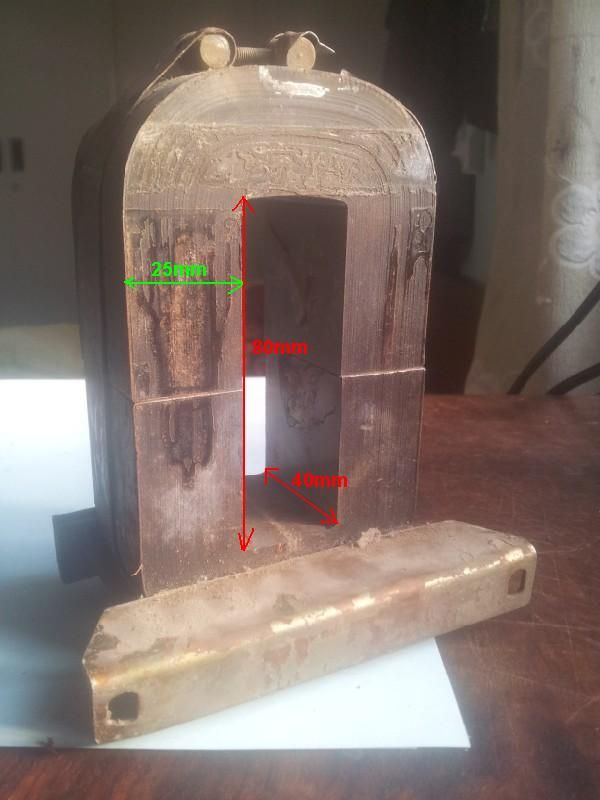

Em tính Po-max cho OPT push-pull, áp dụng công thức của turneraudio.com.au dành cho opt PP: Afe = 300 x sqrt (Po) Với cục Fe C-Core và thông số như này: thì Afe = 40x25 = 1.000 mm2; Lắp vào công thức trên, thì cục Fe này quấn OPT PP chỉ đạt 10W? To và nặng vậy mà quấn ra chỉ đạt công suất bé tẹo vậy sao? Hay ... công thức bọn Turn này nó lởm? :lol:
Re: Mình nhìn cái này ko hiểu cách quấn cho lắm, cái này là mình quấn vào cái cạnh giữa của chữ e hay sao Cụ thể là mình sẽ quấn vòng vòng vô cái chữ d trên hình phải ko, làm ơn chỉ mình cách quấn với, còn mỗi cái khoản này thôi ah. Mình làm amp el34 theo bài của bác rùm Hình chỉ dẫn quấn của bác teablue Mình muốn hỏi là quấn cả cái đống này nào cái cạnh (d) như hình 1 hay sao

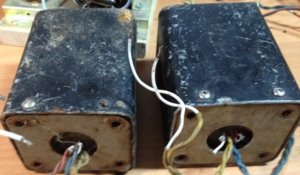

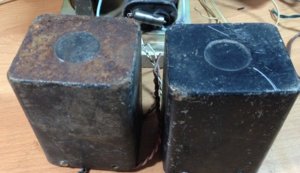

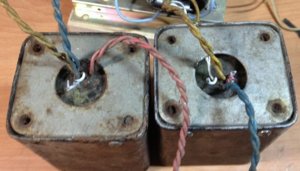

Em mới kiếm được cặp OPT mất hết chữ nghĩa, tem mạc,nhưng nhìn em đoán là của Sansui SE. Nó ra 4 cặp dây. Em xá định được 1 cặp vào B+ 3 cặp còn lại đấu ra 0 -4 - 8 - 16 Ohm. Trở kháng 3 cuộn ra em đo đượcc tùng cặp là : 0,8 Ohm - 0,5 OHm, 0,4 Ohm. Cuộn vào và 36,2 Ohm. Giờ em không biết phải đấu thế nào cho đúng? Nhờ các cao thủ giúp đỡ với ạ. Em cảm ơn nhiều.
3 cuộn ra của bác nếu là 4-8-16 Ohm thì thông thường sẽ có chung 1 đầu. Trở thuần cuộn vào nhỏ thế này 36.2 Ohm thì em nghi cặp OPT của bác là biến áp nguồn. He he. Bác cấp điện xoay xoay chiều vài chục vol vào cuộn sơ rồi đo điện áp thứ cấp sau đó tính ra tỷ số biến áp xem có tương ứng 4-8-16 ohm ko.
Cảm ơn Bác. Nhưng bây giờ em lại chuyển sang suy nghĩ nó là cục phân tần?! Bởi vì điện trở thuần 36 Ohm quá thấp so với 1 OPT bình thường. Em Thấy có 1 bác khoe 1 cục gần giống của em trong thùng loa. Vẫn nhờ các bác cho thông tin thêm ạ.

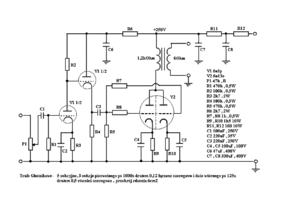

Chào các bác, bác Trà xanh ơi, Em định lắp mạch theo sơ đồ dưới đây cho amp đèn đầu tiên. Chạy 6h13c se. Bác tính dùm cách quấn opt với fe lưỡi 28 có đủ công suất không. Theo mạch nó ghi Opt chỉ có 1,2k loa 8 omh. Nhờ bác Trà Xanh chỉ bảo giùm cái opt này. Cám ơn Bác nhiều lắm.
Chào cả nhà ! Tình hình là tôi muốn ráp 1 em amp SE VT-25 mà chưa kiếm đc sơ đồ quấn OPT 8K- 4-8 Ohm. Vậy bác nào có biết xin nhón tay làm phúc cho tôi xin cái sơ đồ đó với . Xin cám ơn hâu tạ !
