@ bác Teablue: Theo như EL34 PSE, 2 đèn song song em chọn Rload=1500Ohm Vậy N1/N2= căn bậc hai (1500/8Ohm)=13.69=> xấp xỉ 14 Dòng tải max của 2 đèn EL34 khoảng 0.12~0.16A. Em chọn 0.18A => d sơ cấp= 0.8*sqrt(I)=0.8*sqrt(0.18)=0.34mm Em chọn đường kính cuộn sơ cấp 0.34mm Vậy còn đường kính cuộn thứ cấp tính bằng cách nào? Em cũng chưa biết là bao nhiêu? Dòng sơ cấp max=sqrt(P/R), R=8Ohm. P chưa biết! Hiện tại chưa tính được số vòng cuộn thứ cấp. N1/N2=14 Phải có một ptrình gì đó nữa mới tìm được N1 hoặc N2 trước! Mà em tìm hoài không ra! Hic! Kính bác!
Bác đưa ra yêu cầu của cục OPT định làm đi, gồm tổng trở vào(Rload) ,ra , dòng liên tục ... Công thức trên có N2 =110 vòng, Rload= ? (1200-1600 ohms) Z= 8 ohms Vậy N1 là ẩn số X X= ... 1 ẩn số thôi

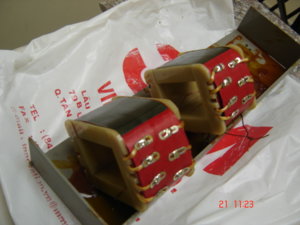

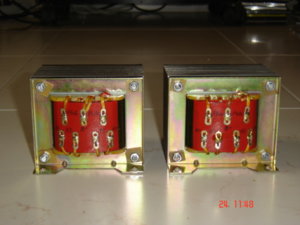

OPT cho 6P3C PP Đây là 02 cục OPT PP em mới quấn xong P1 = 687 vòng S1 = 52 vòng theo thứ tự P1-S1-P2-S2-P3-S3-P4-S4. Mặt chỉ có 02 trạm là đường ra loa 8 Ohm Mặt còn lại em ra tới 7 trạm gồm : 02 plate , 01 B+ ; 02 trạm ra 45% cuộn sơ cấp ; 02 trạm ra 47% cuộn sơ cấp ( tính từ B+) . Em đo điện trở thuần của các cuộn dây Pri của cả 02 cục không chênh lệch nhau mấy. Mới tẩm vecni cách điện xong , mai em sẽ vô FE , ko biết thành bại thế nào . Vừa làm vừa nín thở ... vì hồi hộp . Mời cá Bác xem tiếp hồi sau sẽ rõ ...
các trạm ra 45% hoặc 47% không dùng được đâu, tính cái này phức tạp lắm, quấn nhiều lớp hơn hoặc chia đôi lỏi mới có các đường UL này đó Tạm thời cho chạy 3 cực không có UL vậy

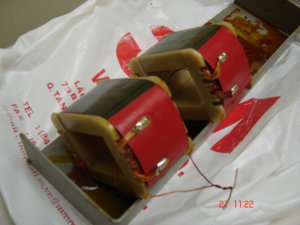

OPT PP 6P3C Báo cáo với Bác trà xanh , Em đã rị mọ nghịch gói FE của Bác thành 02 cục này , chưa biết gọi chúng nó là thành phẩm hay " bại" phẩm đây . Kết quả chắc phải đợi đến khi em hoàn thành con 6P3C PP đã .
Sau khi ra dây nhớ bọc thêm 1 lớp giấy cách điện che lại đặng trông cho nó bờ rồ Hỏi thêm : bác dùng cách điện giữa sơ và thứ là loại nào vậy? . PP dễ rớt (phóng điện)
Hí hí! Em vừa quấn xong 1 OPT cho EL34 SE. Phe 32, dày 50 cm. Theo đúng như bác Teablue chỉ dẫn thì kết quả như sau: P1 770 vòng, dây 0.25mm, đo điện trở 54Omh P2 770 vòng, dây 0.25mm, đo điện trở 58Omh P3 770 vòng, dây 0.25mm, đo điện trở 64Omh Em quấn hầu như rất chậm, không để bị chồng dây lên nhau. Giữa cuộn sơ và cuộn thứ cách điện với nhau bằng lớp giấy cách điện loại dày, màu xanh. Còn giữa các lớp dây của cuộn sơ cấp em lót giấy cách điện loại mỏng màu vàng sữa. Cuối cùng thì vừa đủ cửa sổ. Các bác cho em hỏi: 1. Khi muốn ra 2 cách đấu ra loa thì đấu như thế nào? Em chỉ biết là khi đấu loa 8Ohm thì ((S1//S2) nt (S3//S4)). Nếu như vậy thì em thấy điện trở của mỗi cuộn dây S1,S2,S3,S4 là 8Ohm phải không?Vậy nếu loa 4 Ohm thì em đấu như thế nào? 2. Các bác có chiêu nào vô phe mà không bị méo phe không vậy? Những phe cuối cùng em vào khó quá! Với OPT SE thì E và I nằm cùng 1 phía. Vậy thì Air gap cần thiết là bao nhiêu? Em định dùng 1 tấm giấy lót cách điện màu xanh để chêm giữa E và I có được không?
Cám ơn Bác Trà xanh nhiều . Tiện thể em mới nghịch 01 cục OPT cũ . Bi giờ FE đang đi đường FE ; dây đi vô ...thùng rác rồi . Lưỡi FE 24 khe rộng 12 . Em muốn thừa thắng xông lên DIY một cục choke cho dự án tube amp 6P3C PP. Nhờ Bác tính dùm em với .
Em dùng loại giấy film đục đục như sữa dày 0.2mm loại 14K/ miếng mua ngoài NT .Ko biết có được ko Bác ? Bác nói ko vẫn còn kịp vì em chưa ngâm FE dzô vecni ...
Chào bác Trà Xanh , Em có cục FE tháo từ OPT cũ lưỡi 24mm dày khoảng 30-35mm, định quấn choke . Sau khi lôi bảng excel của Rùm beng ra độ lại thì với dây 0.35mm (dòng 0.25A ) thì quấn được khoảng 2100 vòng . Như dzậy có giống choke ko Bác . Tính toán cao siêu quá thì em ... hổng biết đâu !? Mong Bác góp ý dùm để 02 cục OPT của em sớm cất tiếng . Cám ơn Bác nhiều .
Cục fe này nhỏ quá rồi, Bác nên tìm cục Fe khác lưỡa cở 28mm, dầy 28mm mới đủ sở hụi Chừng 8H/250mA , còn tùy Fe, liên quan tới Air gap
Bác Tea cho em hỏi, khe từ ảnh hưởng thế nào tới thông số cảm kháng của choke. Ví dụ khe từ rộng thì cảm kháng tăng hay giảm ( trên cùng 1 lõi từ và cuộn dây như nhau. Thông thường bác hay để khe từ là bao nhiêu ah? Bulong gông Fe choke có phải cách điện ko ah? Thanhks
Dzậy là dự án choke đành tạm thời bế tắc vì ko tìm được FE . Thôi chắc lọc tạm bằng RC vậy . À thưa Bác TeaBlue , cục phe lưỡi 24 của em có để quấn cái gì được không Bác ?Em định quấn choke cho tube amp PP gồm 4 bóng 6H1P + 4 bóng 6P3C nắn bằng diod
E thêm nữa là Fe của e lưỡi 32mm, dầy 32mm, định quấn = dây .32mm = 200mA. Fe choke quân sự tháo ra, mầu ghi đá sẫm, thì cho ra khoảng bao nhiêu Henry ah?
Anh Trà Xanh ơi , chiều qua ghé NT mua dây đồng quấn BA cho quân khu Nam Sài Gòn , em thấy có mấy thùng FE 25 , FE 28 ghi là "FE mỏng tốt" , ko biết có dùng quấn OPT được ko ?
@ bác miumiu & bác SAA Em cũng đang cần Fe lưỡi 28, sau lễ em sẽ nhập xưỡng vài chục Kg rồi báo cáo các bác sau Thân
Chào bác Teablue, theo hướng dẫn của bác khá rõ ràng, tôi muốn quấn 1 cục OPT PP ra được 2 ngõ 4 và 8 Ohm. Bác vui lòng hướng dẫn em cách quấn hoặc đấu nối như thế nào đểcho ra thêm 1 đường 4 Ohm nữa ngoàii đường 8 Ohm ra (loa của em chỉ có 4 Ohm). Cảm ơn bác nhiều. ------------------- HST
Chào bác HST Cục OPT Push-Pull ở trang 1 được quấn một đường ra 8 ohms, muốn có đường ra loa 4 ohms thì phải tính lại . Thường tỉ lệ quấn OPT được tính ở 8 ohms . Ví dụ : 6K6/8 ohms sẽ quấn với tỉ lệ 26.45 : 1 ; 5K / 8 ohms là 25 : 1 Công thức tỉ lệ : Căn bậc hai của Zp/RL trong đó Zp : Tổng trở cuộn sơ cấp; RL là tổng trở ra loa Cục OPT bác đang định quấn là 5K6/ 8 ohms vậy tỉ lệ sơ và thứ là 26.45: 1 Cuộn sơ cấp : 2748 vòng Thứ cấp : 104 vòng cho 8 ohms Câu hỏi của bác là bi nhiêu vòng sẽ là 4 ohms Dùng công thức tỉ lệ số vòng dây : N1/N2 = Căn bậc hai Zp/RL N1 : số vòng cuộn sơ N2 : số vòng cuộn thứ Zp : Tổng trở sơ cấp RL : Tổng trở ra tải loa Cho 8 ohms : 2748/ N2 = 26.457 . Vậy N2 = 103.8 vòng, làm tròn 104 vòng Tương tư với 4 ohms : 2748/ N2' = 37.41 Vậy N2' = 73.44 vòng, làm tròng 74 vòng Có nhiều cách quấn tối ưu các tổng trở ra loa để có thể đấu cho nhiều tổng trở ra Nếu dùng 2 loại loa 4 hoặc 8 ohms thì tính 8 ohms rồi chia làm 3 đoạn Như trên thì chia cuộn 8 ohms ra 3 đoạn là mỗi đoạn là 35 vòng Vậy đấu 2 đoạn là 4 ohms , 3 đoạn là 8 ohms Cái còn lại là chia lớp, chọn lại cở dây đấu nối sao cho giảm tối đa tổn hao từ . Cái cục OPT PP trang 1 là lấy số vòng của 8 ohms chia thành 2 đoạn đó, rồi lại vừa đấu nối tiếp, đấu song song ... Cái vụ giảm tổn hao từ này dài dòng lắm , không ai làm giống ai . Cong hay thẳng ngoài vật liệu ra cũng từ đây đây Chúc bác thành công
