@Bác Teablue : Em đã cố dùng đến 4 , 5 số điện thoại để gọi nhưng ko thể nào liên lạc được với Bác . Em đang triển khai quấn OPT cho dự án 300B SE theo công thức Bác đã phổ biến cho Van_GPC , có một théc méc muốn nhờ Bác tư vấn : 39 vòng dây 0.4 chập 2 sợi , rồi 39 vòng dây 0.4 chập 2 sợi " có phải là quấn 2 lớp mỗi lớp 39 vòng dây 0.4 chập đôi ko ? Em cầm máy tính bấm tới bấm lui nhưng kết quả vẫn ko thể ép 78 vòng dây 0.4 chập đôi ( vị chi là 156 vòng dây 0.4) lên cùng một lớp được ... lăn tăn quá ... ước gì gọi được cho Bác nhỉ ....
Em cũng lăn tăn quá 39x2x0.4mm = 31.2mm Lõi cho Fe 32 thì bề rộng cũng 44mm , không biết quấn sao cho hết đây? :lol:
Chào 2 bác thân mến Bác VanGPC dùng Fe lưỡi 38mm nên chiều rộng sẽ đủ, còn khi dùng fe lưỡi 32mm sẽ thiếu chổ khi chập đôi dây quấn 1 lược . Chập đôi dây không nhất thiết phài chập đôi quấn 1 lược mà có thể quấn làm 2 lớp với số vòng bằng nhau rồi chập lại sau . Chập đôi quấn 1 lược sẽ ít tốn cửa sổ vì dây đồng sẽ xếp nằm ngang, còn quấn chồng lên sẽ tốn chổ hơn . Mỗi lớp thứ có thể chọn ra 0.9 ohms, 1.8 ohms . Chọn 0.9 ohms sẽ đấu ra được 4-8-16 ohms theo cách của Sowter Transformer Chọn 1.8 ohms chỉ sẽ đấu ra được 8-16 ohms theo cách của em là chọn sao cho hợp lí số vòng, lớp , cửa sổ ... Còn cách đấu ra sao thì các bác thử tính 0.9 ohms và 1.8 ohms ra số vòng, rồi tính 4-8-16 ohms ra số vòng lúc đó 4 cuộn 0.9 ohms sẽ là 16 ohms , 3 cuộn 1.8 ohms là 16 ohms . Còn 4 ohms, 8 ohms sẽ được đấu song song nt sao cho ra đúng số vòng tương ứng của chúng Chúc các bác thành công Happy new Year
Nếu rảnh, mới 2 bác qua nhà em sẽ tính cách xếp dây đồng vào lỏi cho. bảo đảm không hợp lí không café
He he cám ơn Trà Xanh Chân Nhân nhiều , buổi offline tại quán cafe cóc hôm trước đã làm tại hạ "sáng" hơn nhiều trong cái vụ tính toán sắp dây cho OPT . Hiện tại tại hạ đã dệt xong 01 cục OPT cho 300B SE 3K/4-8Ohm, còn 01 cục nữa sẽ hoàn tất trong 1 , 2 bữa nữa . Chưa biết nó kêu ra sao nhưng toàn bộ các lớp dây, số vòng dây và cách sắp xếp dây do tự mình chủ động quyết định là sướng rồi ..
Báo cáo Trà Xanh chân nhân, cặp OPT 300B SE 3K/4-8Ohm em đã hoàn tất . Thông số như sau FE lưỡi 38 , lõi dày 50mm , air gap : 0.2mm. Số vòng dây sơ cấp 2348 vòng chia làm 16 lớp Số vòng dây thứ cấp chia làm 6 lớp mỗi lớp 39 vòng dây chập đôi ( Em đã thử lấy dây 0.45 chập đôi quấn đầy lõi, ráng ép chỉ được 51 vòngđôi / lớp nên đành chọn 39 vòng đôi/ lớp thôi) S1 : 39 vòng dây 0.45mm chập đôi P1 : 444 vòng dây 0.28mm ( 3 lớp , mỗi lớp 148 vòng) S2 : 39 vòng dây 0.45mm chập đôi (1 lớp) P2 : 444 vòng dây 0.28mm ( 3 lớp , mỗi lớp 148 vòng) S3 : 39 vòng dây 0.45mm chập đôi P3 : 592 vòng dây 0.28mm ( 4 lớp , mỗi lớp 148 vòng) S4 : 39 vòng dây 0.45mm chập đôi P4 : 444 vòng dây 0.28mm ( 3 lớp , mỗi lớp 148 vòng) S5 : 39 vòng dây 0.45mm chập đôi P5 : 444 vòng dây 0.28mm ( 3 lớp , mỗi lớp 148 vòng) S6 : 39 vòng dây 0.45mm chập đôi Thứ cấp cho ra 4 Ohm tương ứng cách đấu dây (S1//S2//S3) nt (S4//S5//S6) Thứ cấp cho ra 8 Ohm tương ứng cách đấu dây (S1//S2) nt (S3//S4) nt (S5//S6) Áp dụng công thức : N1/N2 = sqrt (Z1/Z2) tính ra được Z1 = 3K Sau khi quấn xong , vô FE , đấu dây cho ra mức trở kháng 8Ohm , em tiến hành đấu điện 220VAC vào cuộn sơ cấp và đo điện áp ra ở cuộn thứ cấp, kết quả ra đều tăm tắp ở cả 2 cục là 11.2VAC . Ngữa em EL34 SE thay cặp OPT này vào , loa phát ra tiếng nhạc không có ù xì gì . Theo tai trâu của em thì ko thể phân biệt được sự khác nhau giữa sản phẩm của mình và cặp OPT mua ( đang xài cho EL34 SE ) . Quá đã quá đã ...
Chúc mừng bác SAA với dự án nâng cấp EL34 SE Các cuộn Sec nếu có thể tăng số vòng lên đến 1.8-2 ohms, đương nhiên phải dùng dây nhỏ lại thì tổn hao từ càng thấp đó . Nhưng với cục khi dùng dưới 10 watt như trên thì tổn hao không đáng kể
Chao bác Tea. Em đang thực hiện dự án làm GU50. Bác giúp em tính toán OPT cho GU-50 SE: 2K5/4-8Ohm. Lõi của em là EI86: bề rộng lưỡi 29mm, dày 42mm. Cám ơn bác nhiều. Thân
Do em không để ý đến đèn GU 50 này lắm, do đó bác cho em biết nội trở đèn khi chạy với mạch mà bác sẽ lắp
Chào Bác., Em lắp theo mạch gửi kèm (Phần công suất trong khung đỏ). OPT: pri 2k5., sec 4-8Ohm. Ia max=70mA Lõi FE: lưỡi 29mm, dày 42mm. (do không có EI lưỡi 32). Bác làm ơn giúp em tính vụ OPT này. Cám ơn Bác thật to. Thân. P/s: Em ở HN, nếu ở SG thì cũng đến tạn nơi thọ giáo Bác
Chào Bác., Em lắp theo mạch gửi kèm (Phần công suất trong khung đỏ). OPT: pri 2k5., sec 4-8Ohm. Ia max=70mA Lõi FE: lưỡi 29mm, dày 42mm. (do không có EI lưỡi 32). Bác làm ơn giúp em tính vụ OPT này. Cám ơn Bác thật to. Thân. P/s: Em ở HN, nếu ở SG thì cũng đến tạn nơi thọ giáo Bác
Do chưa hiểu kỉ về đèn GU50 của bác nên chưa biết pri inductance là bao nhiêu . Khi nào có thông tin chính xác em sẽ tính cục này cho bác . Thân

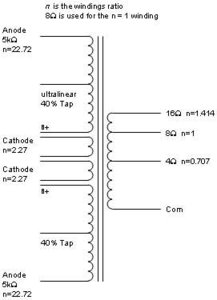

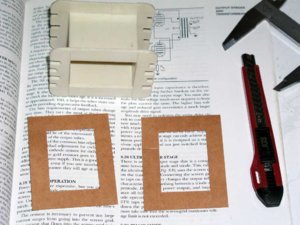

OPT PP có UL Dự đoán rằng năm 2007 là năm của ampli Push-Pull, còn sò thì 2SK12345... nói chung là hạng nặng Do đó em bèn quấn thử cặp OPT có UL và cả Cathode Feedback cho nó giống QUAD I, II . Nghe nói kiểu này âm thanh rất giống SE Hình schema Bob3 có n=1 tính cho tuêu chuẩn 8 ohms Ví dụ ta tính ra loa 8 ohms được 99 vòng vậy cuộn Cathode Feedback sẽ là 225 vòng . Không biết QUAD nó làm sao hoặc tại sao phải là 2.27n ? Kính mời cac cao thủ chỉ giáo , đặng em và các bác vô xưỡng quấn ba ngày Tết Kính
Chào bác TeaBlue !!! Cho tớ hỏi tý, mong bác giúp . *Tớ muốn có cuốn sách trong hình mà bác kê đồ nên để chụp ảnh. Bác có cách nào giúp được không ? *Nếu như trở kháng sơ cấp không phải là 5K mà là 2,5K thì cuộn cathode có còn là 2,27n nữa không ? *Mang cách này làm cho SE thì chuyện gì sảy ra ? Rất mong bác giúp đỡ! Cảm ơn.
Chào bác kien_tubeaudio Cuốn sách kê đồ là cuốn Beginner's Guide To Tube Audio Design . Trong đó nói về amp PP cổ . Beginner's là Amateur nên em đọc thất dễ hiểu . Em sẽ photo ra Cái n=2.27 em cũng không rành lắm. Còn mang cái này cho SE em có thấy vài mạch dùng rồi Kính
Chào bác Tea., Trong khi chờ bác tính hộ cụ OPT cho GU-50., Em đã liều mình tự làm theo kiểu sẽ mô tả dưới đây - đã đóng điện thử với điện lưới 220V, ơn trời chúng không bốc khói. - Pri 3k/Sec 8Ohm - Sơ cấp 2049 vòng, chia làm 3 lớp, dây 0.25mm. - Thứ cấp 104 vòng, 4 lớp quấn kiểu song song, mối lớp 52 vòng dây 0.65. S1 nối tiếp S3, S2 nối tiếp S4, rồi đấu song song. - Airgap : 0.25mm. Túm lại là 3 lớp sơ cấp & 4 lớp thứ cấp. Nếu bác có thời gian thì xin bác cho ý kiến nhận xét để em rút kinh nghiệm lần sau., THân
Chúc mừng bác Khi không có đồng hồ đo Henry thì dùng điện 100- 220VAC để kiểm tra các cuộn dây xem đấu đúng , quấn đúng số vòng ... cũng được Khí đấu 100-220VAC vào sơ cấp, bác chưa nên đấu các cuộn thứ cấp vội, mà đo volts các cuộn dây. Có volts => các cuộn sơ cấp đấu đúng chiều. Nếu các cuộn dây bằng volts nhau (52 Vòng) => vậy không có cuộn nào dư vòng Sau đó đấu thứ cấp Air gap chỉnh từ 0.2-0.25mm Vậy cục OPT bác quấn là 3K1/8 ohms , cảm khán là 15-18H (nếu dùng cở Fe bác đã nêu, đó là loại Fe mỏng ) Đèn cho cục trên hợp nhất là 2A3, 6C4C, EL34 tạm dùng cho 300B Lần sau bác để lòi thêm ra sợi dây UL (G2 đèn Pentode) tại cuối đầu cuối lớp sơ cấp thứ 2 và đầu sơ cấp thứ 3 . B+ sẽ nối vào cuối đầu lớp sơ cấp thứ 3 (cuối cùng)

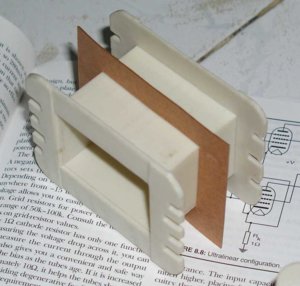

Re: OPT PP có UL Bác Teablue, Nhìn bác làm cái "split-bobbin" tối sinh ra 1 ý nghĩ như thế nầy: Cuộn dây mỗi bên quấn ngược chiều nhau (bằng các quay đầu cỏi nhựa), như vậy 2 cuộn đây sẽ nghịch pha (phase). Sau đó nối nối 2 đầu dây bên ngoài làm thành B+, 2 đầu dây bên trong nối với 2 plates của 2 power tubes. Kết quả là "UL Tap" sẽ không những cân đối số vòng (40% tính từ B+, for example) và cũng sẽ cân đối về chiều dài của cuộn dây tính từ B+ tới UL Tap. Không biết tôi nghĩ như thế có đúng không bác Tea?

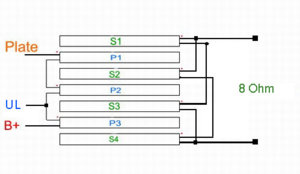

Cám ơn Bác Tea., Điện trở thuần sơ cấp 2 cục lệch nhau 0.7Ohm - (128 & 128.7ohm). Điện trở thuần thứ cấp ~0.9ohm. Khi đóng điện 220VAC, đo đầu thứ cấp cả 2 cục được 10.3VAC. Em gửi kèm hình, bác xem đấu thế đúng chưa, & đầu UL cho G2 lấy ra đúng không. Thân!
