tình hình tới đâu rùi vậy các bác ơi. lẹ lẹ đặng em thanh khoản cho nhanh. để lâu nóng quá nó cháy tài khoản đấy ạh. :lol: theo danh sách thì còn 2 bác đang còn lưỡng lự gì đấy, suy nghĩ đã lâu quyết định trong tích tắc nhé các bác, có bác nào có hứng thú thì vào luôn nhé. best regards,
Do loại bỏ 2 bác đi nên em đã gửi lấy báo giá lại, chờ nó trả lời. Số lượng ít đi, nên có thể đắt hơn 1 chút, các bác thông cảm nhé.
ấy, ấy đừng loại bỏ em, một thiết kế hay vậy sao lỡ dịp ạ , tại mấy hôm bận quá em quên mất, hôm nay em Ck cho bác! thanks
Do giảm số lượng, nên mắc hơn 1 chút xíu, nhưng không đáng kể lắm, chỉ vài chục k. Những ai đã chuyển tiền không cần phải thêm nữa, em sẽ bỏ tiền túi mình ra. @ Quanghao & Kkalord: Em đã chốt nên thôi ạ, nếu bác vẫn còn muốn, vui lòng đợi lần sau (nếu có), xin cảm ơn sự quan tâm của các bác nhiều nhiều. Sau X250 này, em dự định sẽ làm phiên bản của Lateral MOSFET chỉ với 1 cặp đầu ra ECW20N20Z/ECW20P20Z. Tạm gọi là X75 (khoảng 60, 70W thôi). Hoặc, tái thiết kế Naim NAP135/250, với các cải tiến mới lạ. Mọi việc còn đang trong khuôn khổ thử nghiệm. Khi đó, nếu các bác có nhu cầu, thì tham gia ạ. 8)
[quote="Walkalone". Em đã chuyển cho bác 670K để lấy bộ PCB này: 1 bộ P150 (2x X250 Front-end + 2x P150 OPS) = 620k. Cảm ơn bác nhiều
Những ai đã đặt bo, vui lòng đợi 2 tuần ạ, hàng sẽ về. Em đang soạn schematic sheets + layout để in và gửi kèm với bộ PCB cho các bác. Về linh kiện, ngoài linh kiện chủ động nên dùng như schematics ghi, thì 1 loại linh kiện rất quan trọng đến âm thanh (chỉ đứng sau linh kiện bán dẫn), đó là điện trở. Điện trở nên dùng loại Metal Film, 100ppm, 1% sai số (CCF55, CCF60, CMF55, CMF60, RN55, RN60, RN65, CCF02).Tuy nhiên, nên dùng 1 loại cho đồng màu, tăng mỹ quan bo mạch. Điện trở RE dùng loại không cảm kháng, Noble RGC5 hoặc Fukushima (Futaba) MPC74 0.33 ~ 0.47R/5W/J/K. Tụ điện: Do dùng Ultrafast diode (Ixys DSEI-6002A) nên không cần dùng tụ có điện dung cao, cần tụ có ESR thật thấp, dòng nạp (rip current) thật cao. => Siemen Epcos B41505 2200uF ~ 4700uF/80/100V. Nếu không muốn dùng ultrafast diodes, mà dùng diodes cầu như GBPC3504, thì cần dùng tụ có điện dung cao. => Nichicon KG Super through solder lug 22.000uF/80V. Cực tốt, nhưng giá thì... Các tụ khác dùng Nichicon MUSE KZ, Mica, Wima MKP4/10/FKP2/4. Tản nhiệt loại khoảng >300 x 150mm, cánh đứng, dày khoảng >8mm. <0.35 độ C/W. Như Fisher SK568, Conrad MF35-151...
Các bác đã tham gia dự án, vui lòng gửi PM địa chỉ cho nick ''DThocviec'' nhé. Anh ấy sẽ chuyển hàng cho các bác. Cảm ơn các bác nhiều nhiều.
Trong lúc chờ đợi (lâu quá), sẵn có mấy cái board Naim, em mới nghịch ngợm nó 1 chút. Folded cascode LTP, đổi CCS, em định cascode cả Vas với JFET, sửa tầng xuất thành EF... mà quên, mình chả con JFET P channel nào và làm vậy thì liệu nó có còn là Nem chả?! :lol: Cái món cascode LTP với JFET đúng hiệu nghiệm với tần trung cao, và cao. Nghe guitar gẩy dây đàn sướng. Âm thanh có xu hướng sâu không gian hơn, cả các dãi tần cái gì cũng có vẻ nổi lên, sâu sắc hơn. Đặc biệt, trung cao và cao cải thiện vượt trội, bass sâu hơn, tròn tiếng. Naim zin nghe tổng thể hơi nhàn nhạt, trung cao và cao kém, bass kém và nhòe. Hơn được ở khoảng tần trung, loanh quanh 1 ~ 2KHz. Cả 2 đều dùng linh kiện như nhau, điện trở Đài. Cái này mà đắp vào nó 1 ít CCF55/CMF55/RN55 thì ngoong - bổ - rẻ. :mrgreen: Nghe 1 lúc, em thích cái mới mod này hơn. Nó giống như 1 món ăn đã nấu đủ ăn rồi. Còn món kia làm ta phải với tay lấy thêm lọ ớt, chai mắm...
Do diễn đàn kích thước max upload chỉ 800 x 400 thôi bác à. Nên em phải thu nhỏ rồi mới up. Cái hình nhìn được thì nó to lắm. Mà mấy cái chương trình re-size em dùng cùi bắp quá, nhỏ lại tí nhìn đau cả mắt mà chả thấy cái gì. Bình thường em dùng PTS CS5, nên có thu nhỏ vẫn rõ. Nhưng đây không phải máy tính của em. Bác muốn lấy thì em upload lên host trung gian.

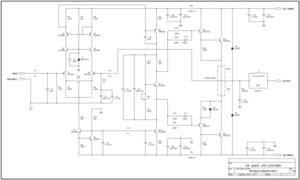

Của bác đây: http://www.mediafire.com/download/kvdcl ... SCODED.GIF Chú ý nhớ match 2 con JFET nhé. Em dùng 2SK30A. Nếu là họ nhà Tây như thể loại 2N556x, 2N395x... thì còn hấp rẫn hơn, trong hơn, vì Gm thấp hơn. Match không nổi nữa thì vặn VR1. Để cascode Vas bác cần xem datasheet, xem áp C-E tại Iq định dùng là bao nhiêu volt, từ đó chọn điện thế tiêu chuẩn nuôi nó. Cascode là nối tiếp thiết bị, cascode Vas sẽ loại bỏ được hiệu ứng Miller, nên tụ Miller (tụ bù tần compensator) sẽ giảm giá trị đi rất nhiều, hoặc không cần nữa => BW, SR, SC cao. À, trong khi mod, em phát hiện ra em này có 1 mạch ''equalizer'' thì phải. Đó là R19, R20, R21, R22, C10, C11. Hình thành mạch lọc thông cao. Bác có thể chỉnh nó mạnh tay hơn. R19, R22, bác tăng nó lên cao hơn nữa, vì càng cao băng tần qua càng giảm biên độ. C10, C11 tăng trị số. Trị số càng nhỏ tần số cho qua càng lớn. Trans là BJT, nên sẽ không thích hợp với 1 tổng trở nhập cao như vậy, nên sẽ có hiệu quả. Còn thiết bị có tổng trở nhập cao như MOSFET, bác phải tăng rất cao trị số. Đó là lý thuyết của em, em cũng định làm thế, nhưng mà sau khi cascoded JFET em thấy đủ nghe rồi, khỏi mod nữa.
Em nhận được PM hỏi về việc trôi nhiệt. Trong thiết kế này, em đã tích hợp mạch BIAS có chống trôi nhiệt. Qua thử nghiệm thực tế bằng X250 prototype, em phân cực thử ở 250mA/trans (rất cao), hầu như không trôi. Nó cũng được 1 hãng ampli ''Swiss Made'' dùng trong mạch bias của mình. À, nhớ là phải gắn con trans BIAS lên tản nhiệt hoặc con trans xuất. Còn vấn đề layout, em chưa có kế hoạch làm board này, em đang thích kiểu symmetry hơn. Nhưng em cũng dự định làm nó, vì nó đơn giản hơn do không phải matching cặp vi sai Vas. Không cần phải cố làm cho cân bằng dòng 2 nhánh vi sai... Em đang thí nghiệm mod miếc lung tung, còn cascoded Vas JFET/BJT, MOSFET driver/output, đổi tầng xuất Emitter Follower hoặc Source Follower nữa... Nói chung là còn nhiều trò, trước khi em làm chính thức.

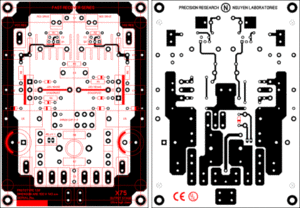

Board mạch hiện đã có, trông khá đẹp. Các bác đã đặt vui lòng gửi PM cho nick ''DTHocviec'' chi tiết địa chỉ, tên người nhận & loại PCB để bác ấy gửi chuyển phát đến ạ. Vấn đề schematic, em đã in thử khổ giấy A4, và thấy hình nhỏ quá, nên em sẽ upload lên 1 host trung gian để các bác download. Em đã chạy thử nghiệm, mọi thứ đều ổn. DC Offset 2.6mV, 2 nhánh vi sai VAS gần như cân tuyệt đối (chỉ khác nhau phần ngàn của volt). Về linh kiện, điện trở các bác nên dùng Metal film Vishay Dale CMF55H/K và CMF60H/K (1% - 50/100ppm temperature coefficient), CPF2/3K (2/3W 1% - 100ppm), Metal Plate/element RGC5, MPC74, MPC71, BPR58. JFET & Trans VAS. 2 thứ đó tạo nên linh hồn ampli này. Lưu ý, không dùng điện trở Đài Loan, TQ trên đường tín hiệu, vì sẽ làm tối âm thanh. Tốt nhất cứ Vishay Dale CMF, RN. Tốt, và rẻ, có thể mua được từ sieuthiav, ncc shop. Về JFET, linh kiện bán dẫn... có lẽ nên tập họp lại mua 1 lần cho rẻ hơn. JFET có thể dùng là 2N5564 hoặc 2N3958. Phải đúng của Vishay Siliconix. Sò công suất: MJL4281AG/MJL4302AG, MJL3281AG/MJL1302AG, NJW3291G/NJW1302G, 2SC5949/2SA2121... Thậm chí các bác dùng 2SC5200/2SA1943 cũng không sao, miễn đừng chất tải 2R và 100% công suất.
hình như chưa ai nhận được bo cả, nên topic im ru đã gửi PM cho nick ''DTHocviec'' nhưng chắc bác ấy bận đi chống bão. nên chả xem tin nhắn được
hehe. sorry các bác. tình hình là do em bị đãng trí thất học nên nay mới vào lại được diễn đàng. Em vừa ghi lại add . sẽ gửi trong ngày houm nay. thank các bác đã thông cảm.
300W về p/p thì tốt. Nhược điểm của em nó là quá nhiều bass, mid bas. Mod nó lại dễ, nhưng công sức mod lại thì để kiến thiết 1 mạch mới luôn cho rồi.
300W về p/p thì tốt. Nhược điểm của em nó là quá nhiều bass, mid bas. Mod nó lại dễ, nhưng công sức mod lại thì để kiến thiết 1 mạch mới luôn cho rồi.
Mình làm cho vui chỉ là tò mò. bo 300w bass nhiều mình càng khoái vì mình mún thử với cặp loa YAMAHA NS200. nói chung là thick làm cho vui. chứ nghe nhạc thỉ wa' pức tạp.. bản thân mình nghe nhạc bằng amply cỏ nội địa sansui cũng hay rùi. karaoke thì cái " pao " Mít su mít si DA 15 thì cũng tốt. mình khoái sài linh kiện nhật bản hàng cũ hơn, vỉ nó khó gặp hàng ANH BA .. ở chổ mình hàng mới thì 100% là hàng tào lao bí đao thôi. Thân ái !
sẳn sàng rùi, và các bác thông cảm chờ bác Di bộ làm service nữa là phi ngay. hay là em phi trước nhỉ
