Xin các bác giúp đỡ 6C33C Singend - Pháo hạng nặng

Sorry, em lười tìm cái hình đúng của nó, cái đế có kẹp ở phía dưới đó nguyên bản là dùng cho mấy cái bóng có phần thuỷ tinh xoè ra như 6C41C chẳng hạn; còn cái đế cho 6C33C có kẹp nó cao như thế này


ngày xưa em thấy dưới đó cũng có loại cọc CNC như thế này



Hehe đúng là hôm nay mới được thấy đế phíp loại này dùng cho 6C33C, e thật là ếch quá



Chắc bố cháu lại chê nó ít bạc nên dek thèm ngó chứ dề :mrgreen:



Em dùng FiX Bias thôi bác ạ. Đọc nghien cứu thếm nên em bỏ phương án auto rồi.



Lần trước e đi VM cũng thấy cái 6C33C trong máy thông tin còn nguyên xi đế. Lúc đấy chưa tính lắp 6C33c nên em ko màng. CN này em sẽ sang tiếp để kiếm xem, nhìn phê quá.



Trước có nghe cái 6c33c của một tay chơi có tiếng (kg biết còn chơi nữa kg hay chuyển qua 845 rồi) nhưng thấy âm thanh cũng bình thường, kg ấn tượng lắm. Hy vọng bác chủ topic có sáng kiến mới, thiết kế mới, nếu được để em học tập vì bản thân em thấy đèn này khi lắp vào nhìn khá đẹp và vintage.

Thân chào!



Em thì chưa từng nghe 6C33C nhưng em quyết bị vợ lườm tiếp cũng một phần vì nhìn cái đèn đó gồ gề, sáng rực đẹp quá. Em đang dùng 2 bộ SE toàn đèn hun khói tối thui, nghe thì thích nhưng tối nhìn chưa phê lắm.



- Đèn này to gồ ghề, sáng, đẹp, rẻ (hơi nóng đó), SE công suất khá, mạnh mẽ trị được loa cứng đầu mỗi tội quấn biến áp hơi vất vả . Em thấy các bác DIY hay nắn diot, fix bias. Tặng bác cái hình nè:



các bác ơi, tình hình là rất tình hình. em đang chờ nguồn và OPT.
Còn về phần calsssic thì em có đảo qua mấy shop hay bán thì không thây cái nào to to tý, vì em dùng 2 nguồn power và Driver riêng biệt nên sẽ tốn diện tích.( tại em đang thừa 1 cái nguồn nên tận dụng khỏi phí).

Em đang nghĩ đến phương án làm vỏ gỗ nhưng ở Hanoi thì biết đặt ai có thể làm được các bác nhỉ?



Kiểu này đẹp nhưng 30 phút thôi thì nóng bỏng tay. Theo em nên để thoáng thoáng chút.



Các xưởng mộc nội thất chứ đâu nữa, Hà nội thì thiếu gì cơ chứ.

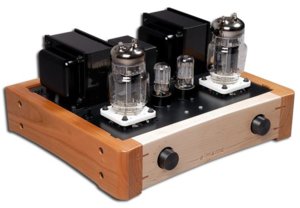

Vỏ gỗ như hình số 4 và số 9 trong ảnh cũng là amply 6C33C đấy (là một amply) của bài đăng sau đây là được, vỏ của thợ mộc vườn làm đấy .
http://sohoa.vnexpress.net/tin-tuc/san- ... 89734.html.
Mà bạn phải có một cái Schematic để chung kết thì mọi người xúm vào giúp đỡ hiệu quả mới cao.
Biến áp nguồn chỉ cần một cái, đỡ cồng kềnh, phát sinh nhiều rắc rối, lúc đó lại chả mệt đứt hơi ra ấy chứ.



Vâng bác, sau khi tìm kiếm nhiều sơ đồ và với linh kien đang có sẵn, em chọn các Schamtic này cho dễ.



Em đang cho đốt tim vài hôm cho đèn nó trơn tru. Công nhận nhìn thế này mới thấy đúng mình đang chơi Tube



Có được sơ đồ này cũng được rồi. Theo sơ đồ thì có một ít nhận xét sau:

1. Mạch kiểu auto-bias rất không thích hợp với đèn 6C33C và các đèn cótiêu thụ dòng điện lớn; Nên bỏ mạch auto-bias đi và thay vào bằng mạch fixbias và sẽ thêm nguồn điện áp âm hơn 100V ( do nhiệt sinh ra rất lớn trên điện trở 600Ω ).
2. Do thay mạch bias nên điện áp nguồn cho 6C33C sẽ nhỏ hơn nữa ( cỡ khoảng 240 V – 270V chứ không phải là 325V), vấn đề này dễ vì chưa quấn biến áp nguồn nay thay đổi không có vấn đề gì cả.
3. Mạch Kathod của đèn 6C33C sẽ khác đi, chỉ có duy nhất một điện trở 1Ω.
4. Duy nhất là bạn có cái cuộn choke tải anode của đèn VL2 chưa? Cuộn này 65 Henry dòng chắc cỡ 25mA là được. Trong trường hợp không có thì phải tính nguồn khác đi cho phù hợp với tải bằng điện trở.
5. Đèn có lẽ dùng toàn Nga đi cho nó thuần chủng; Đèn VL1 nên dùng 6Н1П hoặc 6Н23П, đèn VL2 dùng 6Н6П.
6. Đèn 6C33C phải chỉnh lên nữa ( để khỏi ở chế độ như sơ đồ cỡ súng cối thôi, theo đúng sơ đồ hiện cỡ 33W thôi vì tiêu chí của bạn là đại bác hạng nặng).
7. Nhìn cái vỏ này không đẹp, không tương xứng với 6C33C, đây là loại đèn có hình thức hàng đầu. Còn cái vỏ này rất vô lý so với đèn 6C33C. Đèn nắn điện bỏ đi.


Cứ thế đã.
Sau lại bàn tính tiếp



Có được sơ đồ này cũng được rồi. Theo sơ đồ thì có một ít nhận xét sau:

1. Mạch kiểu auto-bias rất không thích hợp với đèn 6C33C và các đèn cótiêu thụ dòng điện lớn; Nên bỏ mạch auto-bias đi và thay vào bằng mạch fixbias và sẽ thêm nguồn điện áp âm hơn 100V ( do nhiệt sinh ra rất lớn trên điện trở 600Ω ).

Em chạy Fis Bias bác ạ. Nhưng nếu chạy Fix thì cần thay đổi những gì trên mạch này bác ơi?

2. Do thay mạch bias nên điện áp nguồn cho 6C33C sẽ nhỏ hơn nữa ( cỡ khoảng 240 V – 270V chứ không phải là 325V), vấn đề này dễ vì chưa quấn biến áp nguồn nay thay đổi không có vấn đề gì cả.

Vâng, cao áp em đang đặt quấn chỉ 180-200 thôi.

3. Mạch Kathod của đèn 6C33C sẽ khác đi, chỉ có duy nhất một điện trở 1Ω.

em chuẩn bị sẵn trở 1ohm-3W rồi.

4. Duy nhất là bạn có cái cuộn choke tải anode của đèn VL2 chưa? Cuộn này 65 Henry dòng chắc cỡ 25mA là được. Trong trường hợp không có thì phải tính nguồn khác đi cho phù hợp với tải bằng điện trở.

Cái này khoai đây ạ, em chỉ có 10Hery.100mA quân sự Mỹ

5. Đèn có lẽ dùng toàn Nga đi cho nó thuần chủng; Đèn VL1 nên dùng 6Н1П hoặc 6Н23П, đèn VL2 dùng 6Н6П.

Vâng, em toàn đèn Nga cả bác ạ.

6. Đèn 6C33C phải chỉnh lên nữa ( để khỏi ở chế độ như sơ đồ cỡ súng cối thôi, theo đúng sơ đồ hiện cỡ 33W thôi vì tiêu chí của bạn là đại bác hạng nặng).
7. Nhìn cái vỏ này không đẹp, không tương xứng với 6C33C, đây là loại đèn có hình thức hàng đầu. Còn cái vỏ này rất vô lý so với đèn 6C33C. Đèn nắn điện bỏ đi.

Cái classic này em thiết kế chuyên để đốt tim đèn các loại đấy bác, ko phải ampli đâu. em hay thích sưu tầm bóng Nos ngon bổ rẻ nên cần đốt tim chạy rà nên mới có ý tưởng lắp cái này đấy


Cứ thế đã.
Sau lại bàn tính tiếp[/quote]


À bác tư vẫn em chut với mạch như trên, chuyển sang fix bias thì điện áp âm em sẽ đấu vào đâu bác ?. Em quấn ra - 80V chưa qua nắn.



Điện áp âm đấu vào chân suống máas của con trở 330K và chỉ cần chỉ cần quấn 50~ thôi cho đỡ tốn cửa sổ, cao áp 160-180~ là đủ.
Tính dư quá mức làm cho Amp ở tuổi trên U40 ngại bưng bê



em ko giúp đõ duoc bác về kỹ thật nhung bất cứ cái gì đén 6c33c em đéu giúp bác duoc a
0943469339
hoac bác cho em só của bác



Ôi may quá, em sẽ liên hệ với bác, cảm ơn bác nhiều



À, em hiểu rồi, cảm ơn bác.



Để lại E 1 cặp neww đi



Chào các bác

Sau khi tham khảo các loại mạch, em thiết kế đưọc riêng cái mạch dựa trên các linh kiện em đã có sẵn và dễ mua. Do trình độ em có hạn nên rất mong đc các cao nhân chỉnh sửa giúp em. em cảm ơn các bác nhiều. Điện áp trên sơ đồ là điện thực của nguồn em đang quấn đấy ạ

Đây là sẽ là schematic em chung kết cho dự án này.



em ko có căp nào moi roi ạ .vi lúc mua toàn con đã đôt



Mạch như này sẽ kêu nhỏ hoaqcj không hót bác ơi. Nếu đúng thông số điện áp ở các chân như sơ đồ thì bác nối tắt C4 và bỏ R6 1M sau đó thì mới hót ok được
Ở tầng đầu R cathode 4k không đúng cho lắm bác ạ, tại đây sẽ không phải 1.9V nếu như sơ đồ



vâng cảm ơn bác, chắc chắn điện áp các chân sẽ khác thực tế khi lắp vì còn điều chỉnh nhiều.



Cảm ơn bác chủ toppic này, cho em hóng hớt toppic của bác với vì em cũng đang ấp ủ một dự án 6C33C. Nhưng em định theo mạch PSE của Turneraudio. Em mới mua được bóng 6C33C và EL34 rồi. Chúc bác sớm thành công, tích cóp được kinh nghiệm j xin bác chia xẻ!



em khoái mạch PSE, bác cho em đường link dẫn đến mạch đó em chiêm ngưỡng với
