Lùng trên net hoài mà không tìm được mạch nào. Các Bác có mạch nào kinh điển mà hay cho em cóp với. Đa tạ!

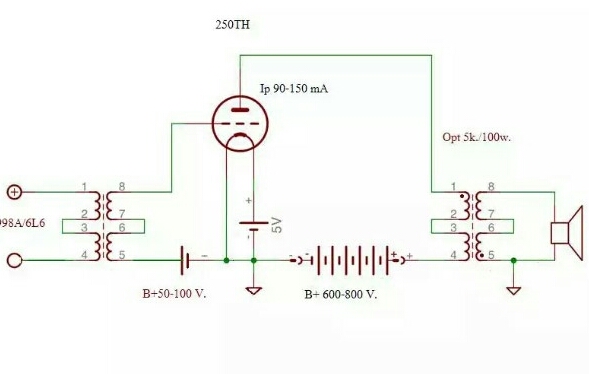

Re: Em cũng muốn lắp 250 se, lọ mọ trên mạng em thấy mấy bác "khai tây" dùng mấy mạch sau, bác tham khảo nhé
Re: Với những loại bóng " ngộ ngộ " như vậy người ráp phải biết tự thiết kế mạch cho mình. Bác đừng buồn nghen!
Re: Re: Ừ ừ ! nghĩ cũng phũ phàng thiệt! nhưng nếu bác chủ top chưa từng ráp mấy bóng khủng thuộc hàng Sumo thì nếu có để dành mai mốt thế nào cũng xử được thôi. Tớ thì trốn! Hay là bác Votu giúp bác ấy đi, thiết kế mạch; mạch nguồn; cách quấn OPT; biến áp nguồn....v.v. CHứ để bác chủ topic vác tiền mua OPT + biến áp hãng.... v.v... chắc chít !
Re: Re: Cách thứ hai: Bác gia nhập vào bang phái nào đó, trước là giao lưu, mình có gì thì chia sẽ (kiến thức, thời gian, ...), sau là học hỏi thêm được nhiều thứ. Đến khi nào đã vững vững thì tự làm hoặc nhờ góp ý.
Re: Re: Tôi thấy hình như Bạn có cả 2 loại đèn UXCV11 và 250TH, đây là những đèn rất quí, vậy Bạn thích lắp đèn nào trước? Nếu Bạn thích lắp đèn 250TH thì OK! Tôi sẽ cùng làm cho vui, nhưng Bạn phải đặt quyết tâm cao và trong khi làm phải cực kỳ cẩn thận từng bước một.
Re: Re: Dạ được bác hỗ trợ thì còn gì bằng, bác giúp cháu lắp ampli UXCV11 SE bác nhé, cháu sẽ đặt nguồn, choke và OPT của bác. Cám ơn bác trước.

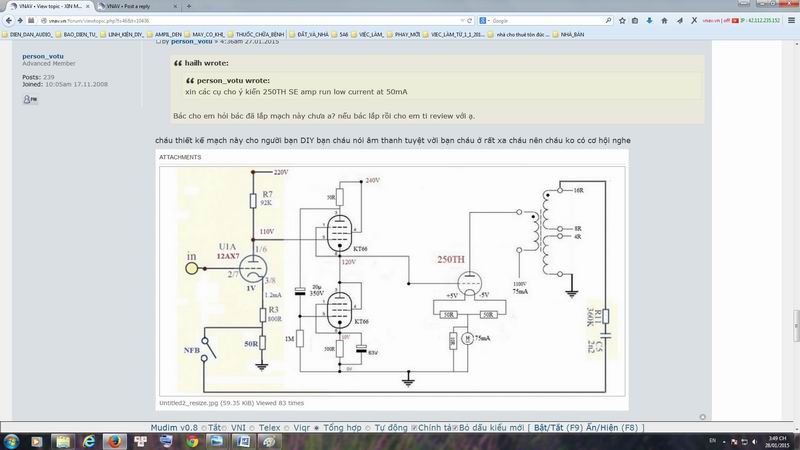

cháu thiết kế mạch này cho người bạn DIY bạn cháu nói âm thanh tuyệt vời bạn cháu ở rất xa cháu nên cháu ko có cơ hội nghe

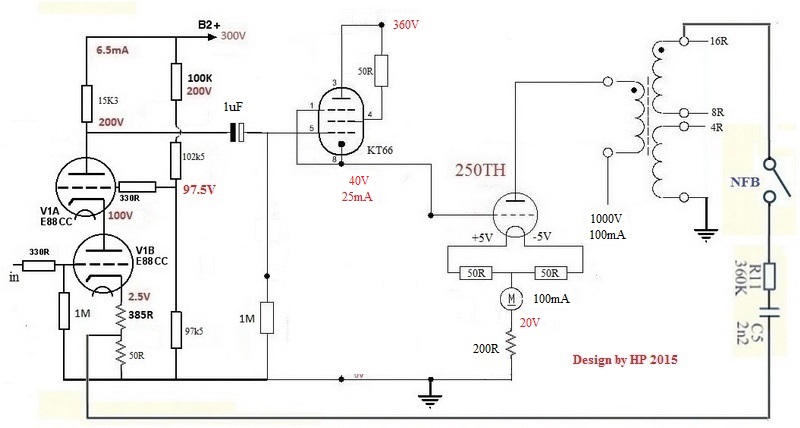

Bác Votu thiết kế mạch này có rất nhiều ưu điểm. - nối tầng trực tiếp - tầng driver rất mạnh với trở kháng xuất thấp dễ dàng đẩy full power cho bóng công suất - mạch đơn giản. Có điểm em cho rằng cần cân nhắc thêm: do dùng 1 tầng khuếch đại áp 12ax7 nên điện áp swing max chỉ đẩy được 55vPP do áp Uak là 110v. Trong khi tube 250TH cần 120vPP thì mới đẩy full power. Như vậy mạch này chỉ ra được khoảng 50% công suất max của 250TH. Theo em cần bổ sung thêm 1 tầng khuếch đại áp nữa sẽ phát huy tối đa bóng 250TH
cám ơn những lời phê bình cũa bác buiducbac ( lâu lắm rối mới gặp cao thũ ) bravo circuit dưới đây là full power phải ko bác

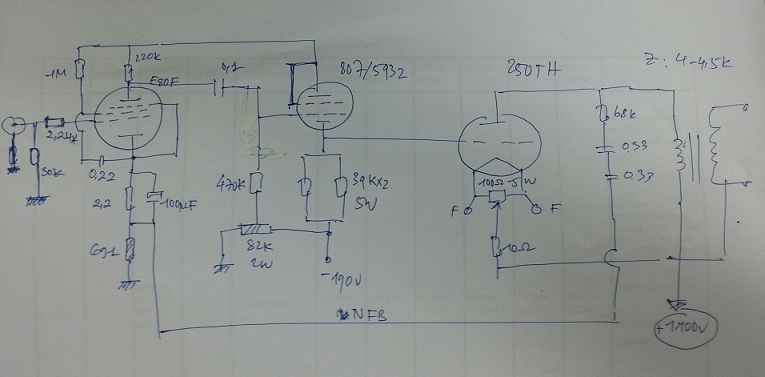

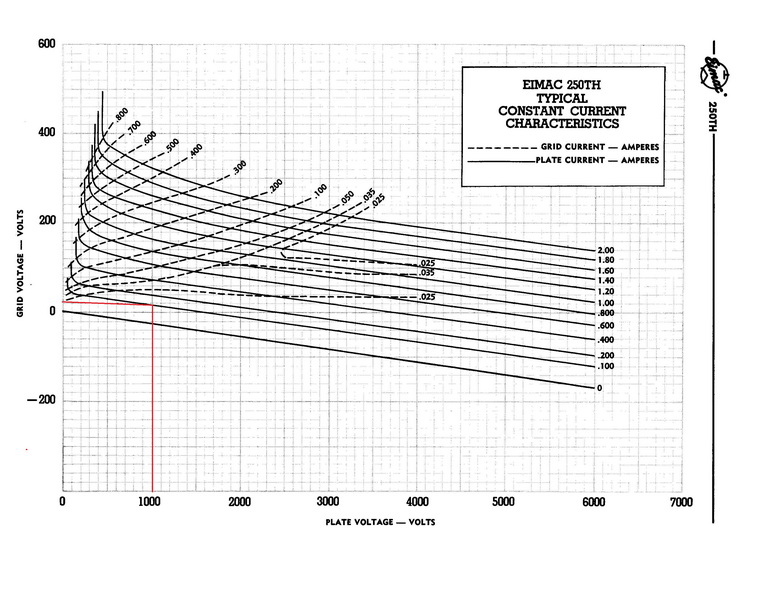

Bác quá lời rồi, em không có ý phê bình ạ. Em chỉ muốn cùng trao đổi để học hỏi thêm. 250TH là bóng có đặc tuyến khó xem em cũng bị nhầm và nhận được PM của một cao thủ chỉ ra những chỗ chưa hợp lý. Chúng ta cùng xem lại đặc tuyến 250TH http://www.mif.pg.gda.pl/homepages/fran ... /250TH.pdf 250TH tại điểm làm việc 1100v và áp lưới 120v thì dòng qua phiến lên đến 700mA Như vậy quá cao Do đó phải lựa chọn lại điểm làm việc cho 250TH hợp lý hơn

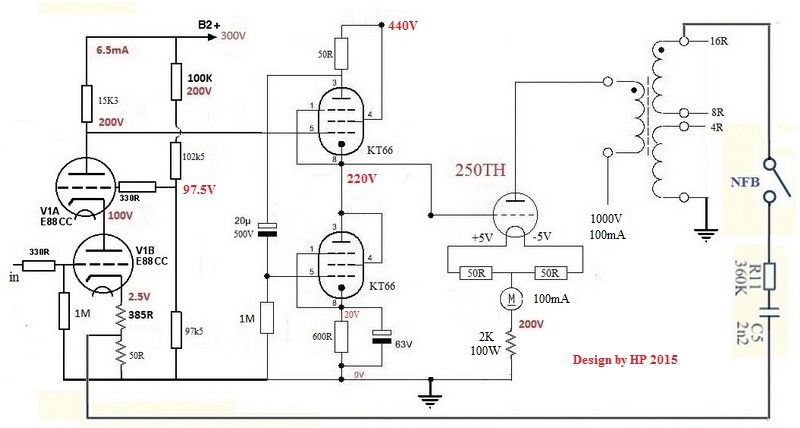

Mạch này lắp có khả năng sẽ không chạy, giả sử có chạy chăng nữa thì các mức điện áp và dòng ghi trên sơ đồ sẽ không đúng theo thực tế khi thi công, có thể dòng catot đèn Công xuất quá lớn làm hỏng đèn. Xin lỗi Tôi đang post thì có khách, lúc sau quay lại thì không thấy ảnh nữa nên Tôi phải chụp lại màn hình cho đúng ý của Tôi.
Theo em nên chọn điểm làm việc 100mA, 1000v vì mấy lý do: - opt có thể tìm được loại chịu được dòng 100mA - Uak 1000v khai thác được khoảng 60% công suất tối đa là vừa với chế độ class A - phần cao áp không quá phức tạp Tuy nhiên cũng có yếu điểm: ở chế độ này không tận dụng được dòng lưới do nó đã xuống quá thấp (theo data) vì thế tầng Driver không cần dùng bóng công suất lớn mà chỉ cần trở kháng ra thấp để lái 250TH. Nên dùng cathode folower sẽ hay hơn. Về trở kháng OPT theo data 250TH có thể chạy trong khoảng 4.5K - 12.5K tuỳ theo điện áp. Tại 1000v em đề xuất 8-10K. (Em chưa vẽ thử đường tải mà chỉ dựa vào data). Bác thiết kế điều chỉnh để loại R 2k thoát cathode 250TH vì nó sẽ rất nóng và cần công suất lớn rồi lại phải thêm tụ thoát nhiêu khê lắm. Tại điểm làm việc này áp lưới G1 chỉ khoảng 50v do đó điện áp lái chỉ cần khoảng 60vPP là được. Nên chỉ cần 1 tầng khuếch đại áp như ban đầu bác đề xuất là đủ.
