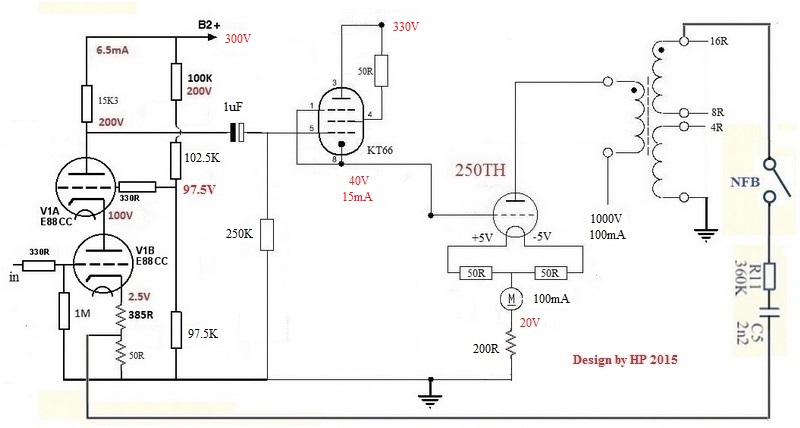

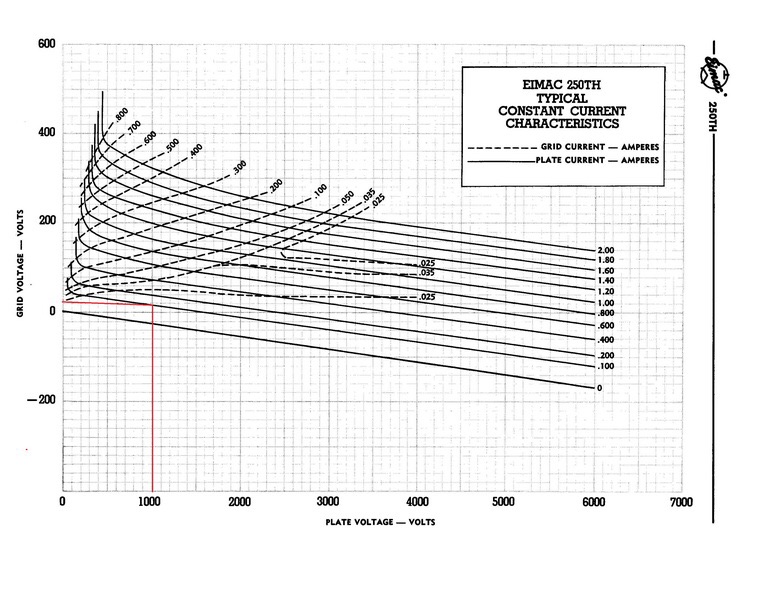

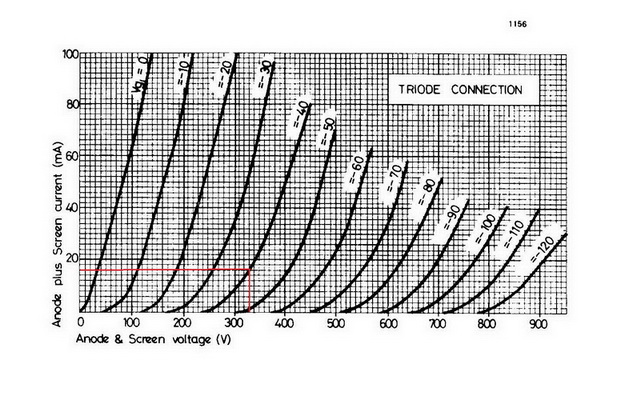

Em rất bồ kết kiểu Driver cathode ngồi vào lưới. Nó có nhiều ưu điểm về mặt kỹ thuật và âm thanh trung thực, mạnh mẽ. Chế độ làm việc của đèn Driver KT66 với dòng 25mA áp 360v là ổn. Nhưng phải xem thêm đèn 250TH. Tại điểm làm việc đã chọn trong data không thể hiện được dòng qua lưới G1. Đành phải suy luận 25mA là đường đặc tuyến thấp nhất của lưới. Điểm làm việc ta chọn thấp hơn đường này một đoạn có khoảng cách gần 10mA. Vậy tại điểm làm việc 1000v; 100mA plate thì dòng lưới khoảng 15mA. Từ đó bác tính lại chế độ làm việc của KT66. Nếu không phù hợp thì đổi đèn khác công suất nhỏ hơn
Với những cơ sở dữ liệu ta có thì chế độ làm việc của 250TH và KT66 như vậy là hợp lý. Để tối ưu nên chỉnh thêm: - bóng Driver KT66 chuyển thành fix bias sẽ chủ động trong việc định chế độ làm việc của bóng công suất cũng như bóng Driver. Mặt khác an toàn khi xông điện vì chỉnh bias kt66 âm xuống rồi vặn lên từ từ. - bổ sung R 10ohm vào trước lưới 250TH để kiểm được dòng qua lưới và KT66 - nên dùng cao áp đóng chậm 40' vì nung tim của 250TH và KT66 không đồng nhất - phần tiền khuếch đại được cao thủ tư vấn nên dùng SRPP. Không hiểu vì lý do gì bác này không post bài tại đây
Em chưa ráp đèn này (vì không có) tuy nhiên, em thấy chạy SE mà dòng Ik(Ia) =100mA là hơi bé. Các bác thử nghĩ với If=10,5A/5v mà khai thác Ik=100mA thì quá lãng phí. Trong khi đó với EL34 => If=1,5A/6,3v cũng đã cho dòng Ik= 100mA. Hay như các đèn FD422, 2E22 có If=1,5A/6,3v khi chạy ClassA cũng cho dòng tới 60 - 65mA. Vậy nhà thiết kế việc gì phải tăng dòng nung tim 250TH lên những 10,5A làm gì cho tốn điện ? (nếu khai thác Ik=100mA thì chỉ cần dòng nung tim If=2,5A là dư sức). Với 250TH các bác cứ mạnh dạn cho chạy dòng Ik = 170-200mA, đảm bảo bass sẽ rất uy lực, đỡ phí đèn.
Muốn đẩy dòng của 250TH lên lắm chứ ạ Chế độ Class A điểm đẹp nhất là 200mA 800v khi đó tận dụng được cả dòng lưới 25mA. Nhưng hiểm một nỗi không có loại OPT SE nào chịu được dòng tĩnh 225mA mà băng thông đạt 20hZ-20khZ. Ví thế em cùng quan điểm chỉ nên khai thác 115mA sẽ dễ tìm OPT
Vụ này hay đó nha, nên nhớ là nó chạy A2 Hoặc AB2 1: với dòng lưới của 250 =? 2: Rload ở điểm làm việc =? Ngay cả với con 811A có quá nhiều Bác ráp chỉ nghe dải trên mà quên mất dải dưới vì thiếu 2 điểm trên :lol:
Em nói về con này chứ ko nói về mạch trên. mạch trên hay là ở tầng đầu có dc dòng tốt (mạch Cascode) cũng chưa phải là tối ưu. Thế này có thể gọi là AB2 ko Cụ, dòng lưới của em nó ko dưới 20ma nên biến áp nối tầng :mrgreen: Hình mang tính chất minh họa
Vâng, cám ơn bác, vì lúc trước bác không nói rõ là mạch nào nên mọi người cứ nghĩ bác đang nói về mạch đã post của mấy bác kia
