Ối , em đâu có để con KSE340 lái mấy con sò sau đâu , em dùng nó ở mạch Bias thôi , còn mấy con C5171 & A1930 (để lái mấy con sò cuối) em mua ko có, bác chỉ giúp em nên thay con nào vào ạh .
Bác seach thử 180V 2A 20W trong google sẽ có rất nhiều con tương đương. Để dể kiếm bác có thể chọn 1.5A cũng ok luôn vì 300mA lái 1 sò C5200 cũng đủ bảo hòa rồi. Thân.
Chào bác ,cám ơn đã chỉ em cách tra tìm linh kiện (trước giờ em đâu có biết đâu) Em có dò và thấy cặp C2073/A940 là 150V-1.5A-25W-150MHz ,lắp cặp này vào được ko bác? Cái PCB em vẽ có chỗ gắn 2 cái cầu chì ở đầu nguồn + và - , vậy em phải gắn cái Fuse mấy Ampe là ổn hả bác (em đang chơi cái 8A-250V) Àh , bác chỉ em nốt cái cách tính Vrms luôn với ạh để em thử tính công suất mấy cái mạch khác, bác ước lượng ra được thì chắc nó cũng không quá khó đúng ko ạh. Kính
Chào bác ,cám ơn đã chỉ em cách tra tìm linh kiện (trước giờ em đâu có biết đâu) Em có dò và thấy cặp C2073/A940 là 150V-1.5A-25W-150MHz ,lắp cặp này vào được ko bác? Cái PCB em vẽ có chỗ gắn 2 cái cầu chì ở đầu nguồn + và - , vậy em phải gắn cái Fuse mấy Ampe là ổn hả bác (em đang chơi cái 8A-250V) 150V là hơi gần với ngưởng bác chọn nguồn đấy nha-nguồn bác+/-70V là 140V đấy. Bác tính dòng khi tải là 4 ohm xem bao nhiêu A,bác cộng thêm 30% nữa cho an toàn cho cầu chì và cũng an toàn cho mạch. Vrms = (Vcc- (rơi áp trên mối nối CE tất cả các transistor khuyếch đại dòng+sụt áp trên các trở hạn dòng))/1.4142 Thân.
Chào bác ,em có thay đổi 1 số giá trị trong mạch, cụ thể là mấy con trở công suất em thay = 0,47 Ohm , 2 con R 120 ohm ở mạch kdDT em thay = 150 ohm , không biết như vậy có ảnh hưởng gì không bác . Với lại em có 1 vấn đề về miếng heatsink , ở chỗ em ko có miếng nào to to hết , toàn nho nhỏ không àh , vậy bác nào có miếng heatsink nào mà mặt phẳng (mặt để gắn sò lên) có điện tích to cỡ quyển vở bình thường , và các lá tản nhiệt nằm ngang hay dọc gì cũng được miễn là hơi lớn tí và nhiều lá tí thôi ạh , bác nào có xin nhượng lại cho em với ,cho em biết chi phí luôn, em xin gửi lại qua tài khoản ngân hàng hay cách nào cũng được . Kính
Bác thay 0.33/5W bằng 0.47/5W thì bác phải điều chỉnh lại R 1k và 36k chổ mạch hạn dòng,nếu không nó sẽ hạn dòng sớm đấy ạ. Điện trở 120 ohm bác thay bằng 150 ohm có khả năng sẽ làm lệch DC ngõ ra (em không chắc lắm vì khả năng nó có thể tự điều chỉnh được hoặc có thể không về 0v được mà gần gần đó thôi). Vụ heatsink bác phải tìm thôi,có thể tìm mấy nơi rả xác máy CNC là có ngay mà. Thân.
-Chết , vậy em phải thay R đó thành bao nhiêu ohm thì ổn ạh , em không biết tính toán gì hết. -Hôm nay em chạy thử với nguồn +/-32V thì ok , âm thanh cũng hay ,em thay con Transistor Bias = con D669A , chỉnh Bias cao nhất nó như thành class A vậy , nóng kinh khủng luôn mà âm sắc thì cũng hay ho lắm, tiếng treble có vẻ lung linh hơn cái amp kia của em :mrgreen:
Àh , bác có công thức nào để tính giá trị tụ nguồn hợp lí cho mạch ko ạh ,nếu nó quá rắc rối thì bác nói giúp em luôn là mạch này cần tụ nguồn cỡ bao nhiu uF là ok ,em đang chơi 2 tụ 10.000uF/100V , không biết như vậy có ổn chưa vì em chưa thử với nguồn cao. Em thấy một số mạch khác có con trở // ngõ vào là 47k , sao mạch này có 22k vậy bác , như vậy làm suy giảm tín hiệu nhiều hơn là 47k . kính
Chào bác , đúng như bác nói , mạch của em bị hạn dòng sớm rùi ạh , em vặn to lên tí rồi trong 1 lúc tự nhiên nó kêu bé lại rồi gần như tịt luôn , em rút nguồn cắm lại thì nó mới kêu lại ạh ,bác giúp em với , em phải thay con trở 1k và 36k thành bao nhiêu thì ok vậy bác.
Ba cái đồ amp này, ở Vn toàn linh kiện tàu, nên tốt nhất là cân chỉnh sao cho nó nhiệt độ nóng ổn định ở 50 độ là ngon, tớ test rùi, dòng tĩnh của trans công suất mà dưới 100ma là méo, cân chỉnh mạch bias ngon xíu là OK. Ai ở HN thì mail cho tớ, tớ tặng mấy cái mạch kiểu này, trước làm 1 đống thấy dở rồi bỏ vì hỏi mấy bác bên diyaudio ai cũng nói mạch kiểu này không nên làm, giờ vẫn còn tồn vài bộ: mạch in làm thủ công thoy, nếu sử dụng với nguồn 50v trở xuống thì OK tớ vẽ mạch = protel DXP, nếu ai quan tâm tớ gửi cho lun cả project,
-Chào mọi người, em đã lắp thành công cái amp cho Sub này rồi , em thử với nguồn +/- 84V mà chưa thấy hiện tượng gì xảy ra , em chỉ mới nhích Bias lên tí xíu là cái cầu chì 8A lóe sáng :mrgreen: , em chơi miếng nhôm cũng to lắm nên chắc ko nóng lắm , em cũng chưa cho chạy lâu chỉ mới thử thôi, bữa nào em lấy điện thoại chụp post lên đây chia vui với mấy bác. -Àh , bác nào có cái mạch rề cho Sub nào hay hay tí thì cho em xin với , tần số cắt từ khoảng 30Hz-150Hz là được rồi . Kính
Một là B/a của bác hiệu suất kém chăng hai là bác thích trình diễn âm thanh cho mấy cha hàng xóm dễ ghét biết tay :wink:
oài, bạn thử nhìn ampli của nhật coi, nguồn của nó to khủng, chạy +/75V, nó chơi quả biến áp 600 VA hàng xịn, mình 1kva hàng tàu chắc gì ngon bằng của họ. Ngoài ra thử tính coi dòng tính cho mỗi con công suất là 120ma theo mấy bác trên tạp chí elector khuyến cáo, sẽ làm giảm crossover distortion, OK. 2 channel, mỗi channel 3 đôi sò, nguồn +/-75V-> tạm tính ra công suất lúc tĩnh của em nó là: 3 (đôi sò) x 2 (channel) x 0.12 (A) x150 (V)= 108 w rồi mạch predrive nguồn 100V rồi ổn áp xuống dòng mỗi kênh là 50ma-> 100ma x 200V= 10w. Pream thì tớ dùng 1 cái discrete preamp, cứ mở máy là nó ăn 15w. Như vậy là mới cắm ampli lên đã tiêu tốn 123w (chủ yếu là nhiệt) không nóng mới là lạ. Đấy là còn chưa tính phần nhiệt tỏa ra ở biến áp. Tớ lắp cả bộ vào cái vỏ mỏng lắm, cao 10cm x rộng 50X dài 55cm Còn nói chuyện âm thanh lớn thì tớ xin thưa là nó không hề kêu to, mở tới mức hơi chói tai là amp bắt đầu clip, mở thêm xíu nữa là bay cầu chì. Nó chỉ hơn amp công suất nhỏ là tiếng bass chắc và ấm hơn thoy, ngồi nghe cảm thấy rung rung người,tiếng trung lên thoải mái mà không xé tiếng, thực ra âm không hề to. @Thienchay, cậu tăng bias lên chút mà cháy cầu chì 8a thì chắc chắn con ampli của cậu bj tự kích rồi, tớ tăng dòng tĩnh lên 200ma cầu chì 0.5 a dùng để test không hề cháy, tăng tới 700ma thì nó nóng đỏ lên rồi mới bay ~.~ Mạch ampli mà vẽ theo phong cách bày tất cả linh kiện lên một phiến như trình bày ở trên thì đẹp, dễ lắp đặt, nhưng cũng dễ bị tự kik, và dễ bị noise. tớ cũng vẽ và đưa vô xưởng in mấy bản, sau phải cắt mạch tùm lum nó mới hết noise.
-Em cũng không biết cái mạch em co bị tự kích không nữa , em có chạy thử với nguồn +/-84V (chỉ thử thôi ạh) nhưng chưa thấy hiện tượng gì xảy ra chỉ có 2 con R 10K để làm 15V (chỗ mạch vi sai) là nóng thôi ạh , em sẽ thay thành 1W :wink: ,em chạy +/- 40V vài ba tiếng cũng ko thấy nóng gì hết ,nhưng mà mạch em vẽ = tay , có cả bo nguồn trên đó luôn ,chỉ cấp nguồn AC , Input ,Out là nó hát thôi àh ,ít dây đỡ lằng nhằng nhưng nó hơi ù dù em đã làm thêm Mass cho visai riêng. -Bác chỉ giúp em cách nhận biết mạch có bị tự kích hay ko làm sao ạh, em lơ tơ mơ lắm nên cũng không rành , em có thay đổi 1 ít so với mạch gốc , em thêm mass Visai , tụ hồi tiếp 330uF//330p em thay thành 470uF//100p ,Transistor Bias BD139 => D669A , R 36k ở mạch bảo vệ quá dòng em mắc nối tiếp R 33K & 2,7K = 35,7K -Còn về phần biến áp , mấy bác nói mạch này cần BA > 500VA , là cho cả 2 kênh hay mỗi kênh 1 BA như vậy ạh , em dùng mỗi kênh 4 tụ 10000uF100V, 1 BA khoảng 600VA (Lõi EI thôi ạh,do em tự quấn) chạy nguồn đôi 60V => +/- 84VDC thì có ổn không ạh. -Mong các bác giúp đỡ và cho em thêm ý kiến ạh. Kính
Em cũng khoái cái vụ ampli công suất lớn này lắm nên em vừa góp ý vừa học hỏi luôn. Theo em bác nên bỏ đôi C5200/A1943 để kích sò đi vì càng nhiều tầng khếch đại băng thông càng thấp D669/B649 zin có dòng 1.5 A theo em là đủ kích cho dòng ra cỡ vài chục A rồi. Nếu bác lo linh kiện ko tốt như datasheet thì có thể tìm đôi khác cho an toàn hơn (cái này khó đấy bác nên ra chỗ sửa ampli mà kiếm linh kiện cũ xem, em cũng đang kiếm đôi sò kích này mà ko được). Còn về biến áp, nếu bác quấn được b.a 600VA cho 1 kênh thì quá tốt để kéo loa 8 ohm nhưng 4 ohm thì hơi đuối (em góp ý có thể hơi thừa nhưng em thấy trên thị trường b.a họ làm rất kém, bác muốn ampli đầy đủ công lực thì nên quấn b.a làm sao chỉ để sụt áp 5% khi chạy đủ tải. Như vậy với 600VA bác nên quấn sao cho trở cuộn sơ cấp thấp hơn 2 ohm, còn thứ cấp thì bác tính ra tương ứng. Với cách tính của em thì có thể chơi được luôn loa 4 ohm)
Về chuyện mạch tự kích thì mình có một chút kinh nghiệm, được trả giá bằng vài chục đôi sò công suất, lắp ampli cho chạy thì đơn giản, chống tự kích, ground loop thì khó. Dấu hiệu tự kích thì đơn giản: Dòng tĩnh tăng cao, gây cháy nổ, đó là dấu hiệu trực quan nhất. Có trường hợp đo U be thì nhỏ cỡ 0.45V mà sò nóng rẫy, ăn nguồn, trong khi lúc bình thường Ube phải cỡ 0.56V. Tăng bias lên tới trên 200ma một con sò, dòng ổn định không tăng vọt gây cháy nổ. DC offset (điện áp đo ở chấu ra loa lúc không có tín hiệu) thấp dưới 30mv, DC offset cao cũng là một dấu hiệu của tự kik. Khi ampli không có tín hiệu volume ở mức thấp, không có tiếng ổn ở loa, tiếng ồn nhỏ tới mức phải ghé sát tai vào loa mới nghe thấy, đặt tay vào màng loa không thấy rung. Khi mở hết volume trong mọi mức volume, lúc không có tín hiệu, không được phép có tiếng ồn. Âm thanh sáng một cách bất thường, tiếng bass bẹt mà không ấm, thử với voice (hát karaoke là rõ nhất) giọng không hát không rền và ấm, trung âm nghe chói tai cũng là dấu hiệu của tự kích (ossillation) Hiện ở thị trường VN đúng là đôi D668 và B648 là đôi tốt nhất mà mình biết, minh xài với dòng tĩnh 30Ma thấy ổn lắm, nhưng chất âm hơi thô, không so được với hàng nhật zin. Đôi A 1930 - c5198 gì đó, hàng tàu tệ nhất luôn mặc dù đặc tính hàng zin của nó là đỉnh, ai gặp đừng có mua, tớ mua 24k/ đôi đành phải dùng làm ổn áp nguồn.
Cám ơn bác phongvt32 đã cho em thêm thông tin ,như vậy là cái amp của em bị tự kích rồi :wink: em cũng ko chắc nữa , tuy dòng tĩnh ko tăng , sò công suất ko nóng tí nào , nhưng ở loa vẫn có noise , nhỏ thôi nhưng cũng có thể nghe được . Em muốn làm cái khác cho đổi không khí , ko hiểu sao em chán cái này rồi , đúng là âm thanh của nó ko được nuột nà lắm nhưng ko phải là dở .Bác có cái mạch nào khác công suất khủng hơn tí nữa ,an toàn ổn định tí thì cho em xin luôn ,sử dụng nguồn cỡ +/-80V . Kính
Nói chung là mạch càng hay thì càng kém ổn định, gain cao, điện trở vào cao, băng thông rộng, dòng lớn nên rất dễ bị tự kích và noise. Tùy lựa chọn của bạn thôi. Những mạch nguyên lý cho âm thanh càng chi tiết thì càng dễ bj tự kích và khó cân chỉnh, tuy nhiên khi nó chạy tốt rồi thì âm thanh của nó miễn chê luôn. Ampli mà không nóng chút nào không phải là tốt đâu, linh kiện bán dẫn nóng khoảng 50 độ thì gain sẽ đạt cao hơn, tăng chất lượng linh kiện nhưng không được nóng quá. Bạn nên để ý đường biểu thị công suất của transistor để tính công suất của nó ở từng điều kiện nhiệt độ. Ở 25 độ (transistor gắn vào điều hòa đó) thì C5200 mới có công suất là 150w. Ở điều kiện thường nóng tới 60-70 độ thì nó được 70W là may mắn rồi. Ngoài ra ampli chạy nguồn 70-80V thì tầng kích của nó phải dùng nguồn riêng có ổn áp thì mới đảm bảo chất lượng, nguồn mạch kích này phải được tính toán đi dây gdN một cách chính xác, chỉ cần sai điểm nối đất, là có tiếng ồn, khi mở to chút là có thể gây nổ sò cs do ground loop. Mình cũng đã từng bj nổ 8 con sò CS do dây đất nối không đúng chỗ.
Ôi trời :wink: , ko ngờ là để làm 1 cái amp công suất kha khá mà cũng khó đến vậy , thôi vậy thì đành phải sử dụng cái mạch cũ thôi ,dù sao nó cũng chấp nhận được ~.~ vì em cũng chưa bị nổ sò . Cám ơn bác nhiều nha ,nhưng mà nếu bác có cái mạch nào kha khá thì cũng cho em xin luôn nhé , em thích làm công suất lớn ,còn về âm thanh hay thì mai mốt em đủ tiền sẽ đu theo những vụ khác như cái final SS của bác MinhTriet . Kính
-Các bác ơi ,cho em hỏi ,cái sơn mà dùng để sơn heatsink là loại sơn gì ạh , em có thể mua lọ sơn xịt bình thường để sơn miếng heatsink = nhôm được không ạh , em sợ sau khi sơn nó bóc ra từng miếng nhỏ lỗ chỗ ghê lắm . -Kính
Bác sơn heatsink thì em khuyên là không nên. -Thứ nhất, khi nóng có khả năng dung môi trong sơn sẽ chảy ra làm tróc từng mảng rất khó coi. -Thứ hai,sơn lên bề mặt chổ sò tiếp xúc và cả bề mặt tiếp xúc không khí sẽ làm hạn chế quá trình truyền nhiệt và cả quá trình thoát nhiệt của heatsink vào không khí. Lớp phủ có màu đen mà bác thấy trong các ampli là họ xi mạ đấy ạ,họ không sơn đâu. Thân.

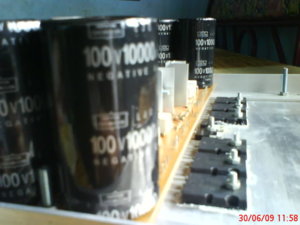

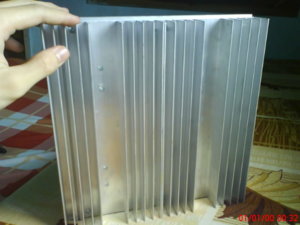

Tối wa mới chụp mấy pic cái amp của em , nhờ sự giúp đỡ của bác hien.t.nguyên mà em đã mần xong em nó , xin cám ơn bác hient.nguyen nhiều nhiều . vài hình cái amp của em đây ạh
:mrgreen: Mạch dựng lên đẹp ghê, nhưng có vẻ mấy con tran ở tầng vas không đủ tản nhiệt, diode nắn điện hơi nhỏ và không có tản nhiệt, nếu chạy liên tục sẽ rất nóng đó. Mình dùng diode cầu 35a vỏ gang cho mỗi kênh của amp chạy nguồn +/-50V thấy nó cũng nóng ghê, 50 độ. Ngoài ra mạch này có phải là mạch bj noise không, nhìn qua mình thấy rất dễ bị hum và noise.
