Cám ơn bác phong , mấy con tran đó mình thấy nó không có nóng lắm,chỉ âm ấm thôi nên gắn miếng nhôm cho chắc ,sau này nếu nóng thì mình sẽ thay miếng nhôm to hơn, còn cầu Diode mình gỡ miếng tản nhiệt ra rồi ,gắn vào nó che hết cảnh đẹp :mrgreen: , mà con Diode này mình mua có 7k àh, ko biết xài có ổn ko nữa . Đúng là mạch có bị Noise , nhưng mà mình để xa cục nguồn ra và đi dây gọn lại thì nó giảm đáng kể , chỉ để ý kĩ mới nghe thấy thôi .
Bác không chuyên layout mà vẽ được vậy là tốt rồi,muốn hết hẳn noise thì cần phải có nhiều kinh nghiệm vẽ mạch,từ từ rồi cháo cũng nhừ bác ui,miễn là thật sự yêu thích thì sẽ làm được thôi. :lol:
Hì , em thì ko chỉ yêu thích mà còn đam mê ,mê đắm đuối cái món điện từ này nữa là ,nhưng em chỉ mê những gì có liên quan tới âm nhạc thôi còn những cái khác thì ko mê bằng -Bác hien nè , bác có cái mạch tone nào hay ho không , em đang cần để gắn với cái amp ,mạch nào sử dụng linh kiện rời thì cho em xin nha bác .
-Àh , bác hien ơi , em tính làm em này thành 1 quả monblock , mọi người nói là khi uýnh BTL thì công suất tăng 4 lần , vậy mạch này em mà BTL thì là 1680W hả bác :shock: ,vậy với 10 sò/mạch -> BTL -> 20 sò 1/kênh có đúng là ~1,6KW ko bác , nếu mắc BTL thì với mạch này có cần lưu ý và thêm gì vào nữa ko ạh . -Bác có cái mạch đảo pha nào để uýnh BTL tốt thì cho em xin nhé . Kính
Em góp ý việc layout vài chổ. Cái tụ lọc nguồn nó như cái nhà máy lọc nước vậy,bác lọc ở đầu nguồn rồi cho dẩn nước sạch đến nơi sử dụng. Bác vẽ con cầu diode ở giữa,4 cái tụ nằm ở 2 đầu,chứng tỏ nguồn bác cấp cho sò trước khi lọc,nó ù là đúng ạ. Việc nữa là dòng tại điểm giữa 2 tụ lọc nguồn rất lớn nên bác phải đi mass chổ này thật to,nếu nhỏ nó sẽ có điện trở ở đường đồng,bác thử pull công suất và dùng thang đo DCmv bác sẽ thấy nó có điện áp tại 2 điểm mass dây nguồn AC thứ cấp và mass tụ lọc,mass AC thứ cấp và mass loa. khắc phục được 2 điểm này bác sẽ không còn nghe ù xì nữa nhưng đo vẫn còn dưới 1mV ac ở ngỏ ra loa và cái này thì đòi hỏi rất công phu,tốn kém để khắc phục mặc dù nó không nghe thấy nhưng làm cho đúng thì đo phải ở hàng vài chục uV vì nó chưa có pre,khi có pre nó sẽ lên vài trăm uV. @Bác cứ seach tìm tone control đi,em sẽ đóng góp ý kiến giúp bác. Vụ BTL bác nên cân nhắc,P nó lên gấp 4 thì nó cần dòng gấp đôi,bác có nhu cầu thì chơi thôi nhưng to quá cũng khó tìm loa. Thân.
Mình thấy mạch chạy nguồn 80v thì dòng tĩnh của tầng VAS phải lên tới tầm 15mA, với dòng kích cỡ này mới đủ để kéo tầng công suất có dòng lên tới 10a, đảm bảo low closed loop distortion (bình thường amp chạy không tải hoặc tải nhỏ thì rất ít khi méo, chỉ khi có tải đủ lớn mới méo). Với dòng tầng VAS cỡ này nhiệt sinh ra khoảng 6W và để thoát lượng nhiệt này, phải dùng 1 phiến tản nhiệt cỡ tản nhiệt chip của pen4. Nếu không thì phải đệm thêm 1 tầngkhuếch đại khác và chấp nhận thêm các vấn đề liên quan. Việc nối dây mát thì đơn giản thôi, nguồn càng gần tụ hóa lớn lọc nguồn thì càng sạch, nên nguồn phải câu trực tiếp vào chấu đó, dây gnd cũng vậy.
Cám ơn 2 bác đã góp ý , em sẽ làm lại cái mạch in , Ver 2 :mrgreen: , em định sẽ để 2 miếng heatsink chạy dọc 2 bên , board nguồn sẽ để riêng bên ngoài , em nghĩ 2 miếng heatsink bao vây cái mạch công suất lại như vậy cũng sẽ góp phần chống nhiễu của cục nguồn lây sang chứ ạh ? . Thân
Phòng nhiểu là bác layout tốt thì nó không bao giờ nhiểu được. Chống nhiểu chỉ có tác dụng rất hạn chế,nó không bao giờ hết hẳn được,nó chỉ hạn chế nhiểu thôi. Thân.
Không cần tới mức vẽ lại đâu, mạch đó là ok lắm rồi chỉ có điều tráng thiếc lên các đường mạch nguồn nối tới cân C và E của tran công suất. Dây GND của biến áp thì nối thẳng vào chấu tụ nguồn cho no' khử nhiễu, mình dùng 2 củ tụ 10,000mf/100 V cho mỗi channel là thấy OK rùi. nếu nhà giàu thì lắp thêm, cầu chì thì chỉ dùng cái 4a thoy, mở thoải mái, dùng cả năm chưa thấy cháy. Nói chung đi dây càng ngắn càng tốt, tránh được tự kik mà chất lượng âm thanh thì ngon hơn nhiều. cái card Predrive mà làm được cái lồng sắt bằng vỏ ống bơ, nhốt nó vào nữa thì cực ngon luôn. Nếu vẽ được mạch sao cho từ sò công suất, chok luôn tín hiệu loa ra ngoài, đi khoảng 10cm mạch thoy thì cực pro, mạch bảo vệ loa thì đặt luôn trên đường ra. Mạch Predrive thì cắm vuông góc với mạch chính, phần tín hiệu vào trỏ lên trên, không bao h có nhiễu. Để tớ thử tìm xem hổi trước vẽ còn không, post cho cái vậy.

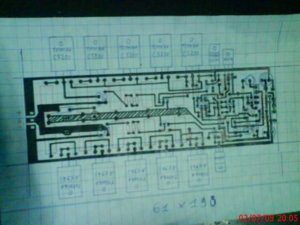

Cám ơn bác nha , em có dát 1 lớp chì trên những con đường đó rồi , em nghĩ chắc nên vẽ lại luôn , em vừa thiết kế xong cái PCB Ver 2,nhìn có vẻ đẹp hơn cái cũ :mrgreen: , mà có thể bớt nhiễu nữa , tại đường di ngắn hơn cái Ver 1 của em nhiều.

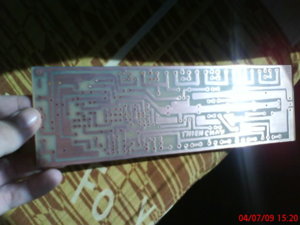

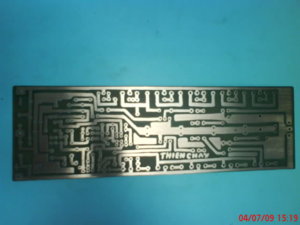

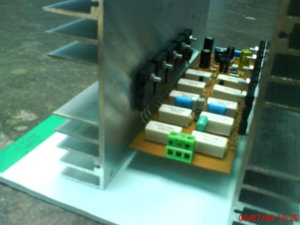

Chào mọi người , hiện em đã xong được 1 nửa công việc rồi ,sáng nay mới mân được như vầy , chụp lại mấy tấm đưa mấy bác coi . kính
oai bác vẽ tay mà pro thế , em bái phục bác đấy . Làm xong cho ít lời coi thế nào nhé bác , thế mạch lọc tần số bác dùng mạch thế nào vậy.
Cám ơn bác , mạch lọc em dùng cái này , mấy con tụ 4,7uF em cho thành R 10k hết , vì xài hàng trung hoa anh hùng hết nên ko dám cho qua tụ nhiều :mrgreen: .
Bác xài opam trung hoa anh hùng luôn thì bác phải dùng tụ để liên lạc,opam đầu tiên xuất ra 1 ít DC(vài mVDc) thì chổ cuối cùng sẽ ra 1 đống DC :lol:
Nhưng tự con opam trung hoa anh hùng nó sẽ có,không cần bác đưa từ bên ngoài vào,còn 1 trường hợp nữa là khi bác chỉnh volume nó sẽ phập phồng loa nhưng khi dừng lại thì hết,nói chung là sẽ vui mắt lắm :lol:
tớ dùng có 2 con tụ nối tầng, thế mà DC của tớ ra tới loa có từ 2-5mv. Chuyện này không tin, mà loa phập phồng thì chưa thấy bao h, OPAMP thì tớ toàn xài đồ tàu: TL072 vs NE532, con TL thì DC offset có 2mv thoy con NE532 thì to, tới 5mv
2mv tại chấu ra loa, còn lại output của OPA tớ chẳng đo bao h, 2-5mv là đủ nhỏ chưa nhỉ, ai làm được thấp hơn chia sẻ KN với
Nó đến dưới 50mVDC là ok rồi bác ơi. Nó không có ảnh hưởng nào đến chất lượng âm thanh cả,không cần phải quá cẩn thận với mVDC này,nếu bác cố gắng làm hoặc vi chỉnh DC ofset thì cũng tốt còn nếu không thì cũng không thành vấn đề,vụ này ít được quan tâm 1 cách quá mức. Thật ra nếu bác dùng thêm opam để làm servo Dc ofsét thì nó cũng đạt 2-3mV thôi gì opam so sánh cũng chỉ phân biệt được sự chênh lệch DC ở mức này. Thân.
Em chào bác ạh , em đã làm xong cái mạch Sub, giờ thì em lại máu , muốn nâng cấp cái amp cho Front ,em có thấy cái sch này , định tận dụng cục nguồn cũ ( 30-0-30 ) ,nếu em thay mấy con sò tầng cuối bằng 6 con C5200/A1943 thì có cần thay đổi gì ko ạh , em nghĩ con KSE340/350 ko kéo nổi 6 con này ,bác cho em thêm ý kiến ạh, gấp nhé bác ,em vẽ song PCB rồi . Hình to quá , mấy bác coi ở đây dùm ạh http://i194.photobucket.com/albums/z27/ ... ematic.jpg Kính
