Xin các bác cho sơ đồ mạch EL34 SE để đánh loa Fostex 206E : Hiện đã có 2 đèn EL34 , 2 đèn 2C52 Raytheon (nếu đèn khác hay hơn thì không để lại không sưdụng). Các bác cho sơ đồ có tụ (nghe nói ít bị điện giật ). Tùy theo mạch sẽ tìm đèn nắn sau và các linh kiện nhất là OPT (không biết bác nào đang còn thời gian quấn dùm thì cho biết để em yên tâm). Xin cảm ơn trước AnhTan
Chỗ này: http://www.vnav.net/modules.php?name=Fo ... c&start=15 có cái mạch có thể dùng cho bóng 2C52 Raythoen của bác. Mạch này dùng với 12AX7 vặn lớn bị vỡ tiếng, phải giảm gain xuống. Nhưng với 2C52 của bác em nghĩ là vừa đẹp
anh Tân ơi anh lắp luôn el34 song song đi cho máu : http://www.vnav.net/modules.php?name=Fo ... opic&t=561
Em sẽ ráp EL34 SE theo mạch của Thanhtrúc và Teablue mod lại ,có dùng tụ nối tấng . Đèn EL34 EH , 6H2P ,5U3 .Các linh kiện gấn đủ . OPT made in VN bác Via giúp . Biến thế nguồn made in Macau . Hiện còn cặp choke đang bí , có bác nào gở dùm. Bác Via và Ma cau cho xin kích thước các biến thế em để chuẩn chassis. Xin báo cáo. Thân
Định chơi luôn con 2A3 // cho nó máu nhưng nghe chừng phức tạp quá, sợ bị tăng xông nên hạ xuống ráp con này chung với bác cho vui và dễ Bác làm tới đâu rồi, cho em theo với nhé. Trước mắt bác gởi cho em cái sơ đồ mạch và bản vẽ chassis được không. Mong các bác giúp em với ạ Cám ơn,
ACNN anh mới chuẩn bị đèn và linh kiện thôi , chưa có kích thước biến thế nguồn và OPT nên chưa xác định kích thước mặt chassis .Hiện cũng do dự chọn gổ hay toàn kim loại. Mạch vẽ tay lại theo mod của Thanh trúc và Teablue , anh sẽ scan và post lên.
OPT và Nguồn kích thước y chang cục 300B của bác thôi, Hay là thế này , bác gia công thêm 1 lỗ nữa trên 300B để cắm EL34 vô xài chung nguồn + OPT :lol:
Em hổng chịu. Để bác í làm stereo cho em bắt chước chứ. Kích thước cái biến áp nguồn mà em đặt bác có khác biệt nhiều so với cái của bác AnhTan không vậy?
Tác phẩm đầu tay 300B sẽ được giử nguyên . Giá trị vô hình với em rất lớn . Nếu sau nầy có chọc .ngoái ,các kiểu chắc em sẽ không đụng vào con 300B nầy. Về chassis thì sau khi nghe nói có bọc kim loại sẽ đở bị nhiểu ,khi ăn cơm chiều hôm qua và thấy cái lẩu điện có dây nguồn ,trưa nay em có hỏi bác Rùm có ý kiến gì nếu dùng cái nối nhôm làm chasis ,đèn ở trong có nắp bảo vệ ,khi nghe sẽ dở nắp ra?Có thể thay vì lắp 4 cục cao su chân mình để luôn lên cái rế ?Các bác nghĩ sao? Ngộ há!Chắc déign nầy Tây Tàu chưa có? Thân
....và mỗi khi nghe nhạc mình để sẳn con khô mực cùng xị rụ ...đế, nghe phê khỏi nói... :lol: :lol: Chúc bác Tân sớm hoàn thành dự án.
Bác Tân "mần" cái EL34 đến đâu rồi, cho em biết để em.... theo cùng . Em cũng dự định lắp theo mạch này, nghe nói nó có thể dùng cho nhiều loại đèn : 6L6, KT... Hiện nay em chỉ mới có mỏ hàn và...chì hàn ! :lol: :lol: OPT, nguồn, tụ, đèn...chưa có gì hết !!! Mong các Bác hỗ trợ...
Báo cáo , cục OPT cho EL34 của bác anhTan đã hoàn thành, mời bác trưa nay ghé nhận hàng, khi đi nhớ mang theo... tiền càphê. Xin cảm ơn.
Kính bác 5-HIEN,em xin báo cáo: -Đèn 5U 3C , 6H2P ,EL34 + đéđèn đã có -Trở và tụ : coi như xong -Volume đôi :xong -Các linh kiện :ổ nguồn,dây,cọc loa,....xong. -Chassis : mặt nhôm (đang khoan lổ đế đèn) ,khung sắt (xong) ,gổ ốp 2 bên (chưa) -OPT : Bác Via vừa báo đi lảnh hàng (coi như xong) -Biến thế nguồn và Choke : bác Macao hẹn tuần nầy nhưng chưa xác định (đang chờ) Như vậy trong tuẩn nây sẽ tiến hành hàn dây . Kính báo
Amply EL 34 thi công đến đâu rồi bác Tân ơi !!! :lol: Cho biết tiến độ để em đua theo chứ...còn vụ bóng EL 34 đặt mua đã về tới chưa Bác ?
Xin báo cáo anh 5HIEN: Chassis đã xong.Đang ráp biến thế nguồn ,choke ,cọc loa ,công tắc ,cầu chì ,.... Ngày mai bắt đầu hàn mạch . Bác Thanh trúc cho hỏi thêm : Lấy cọc 6.3v và 0v-3A để đốt tim EL34 ? cọc 6.3v và 0v-2A để đốt 6H2P ? Theo sơ đồ thì xài 4 trở (R1.R2,R3,R4 :47ohm/con) nếu dùng một đường đốt tim rồi nối chân 2 đèn lại thì sử dụng 2 con trở thôi được không? Trở 200ohm/25w không có thì dùng 200/15w hay nên dùng 220ohm/20w Tụ 0.047 mF không có đổi bằng 0.068 được không? Con RU4DS không có nên phải dùng 4007 Bác góp ý thêm dùm. Cố gắng hoàn thành trong tuấn nấy không biết kịp không vì đang có việc nhà hơi lu bu. Thân
- Về đốt tim, bác đang có 2 cuộn 6V3. Một cuộn 2A và một cuộn 3A: . Cây 6H2P đốt tim ăn dòng 0.25A, cây El34 ăn dòng 1.5A => tổng cộng 1.75A, chưa vượt quá khả năng của các cuộn đốt tim. Do vậy, em nghĩ là nên dùng mỗi kênh một cuộn đốt tim. Ví dụ: kênh bên trái (gồm 6H2P và El34) dùng chung cuộn 2A. Kênh bên phải dùng cuộn 3A. Dùng riêng mỗi kênh một cuộn như vậy để đề phòng xuyên nhiễu 2 kênh. Mỗi kênh chỉ cần 2 con trở 100 Ohm mắc song song xuống mát. . R1, R2, R3, R4 em không biết vị trí nào, nhưng em nhớ là đi mua trở với bác 470 Ohm, chứ không phải 47 Ohm. . Mạch origin xài trở thoát cathode El34 220 Ohm. Mạch đã mod xài 330 Ohm (bác đã mua rồi mà) => con này chỉ cần 3 - 5W là OK. . Lưu ý: mạch đã mod chạy B+ tới 360V nên phải tăng con trở Cathode lên 330 Ohm, nếu bác vẫn gắn 220 Ohm như mạch origin thì coi chừng bứt đèn.
Bác TT03 ! Em lấy 3A đốt cho 2 cây EL34 2A cho mấy cây đèn đầu. Hôm nào ta test mù vụ : xuyên nhiễu đối với đèn đốt tim gián tiếp " cái ha !
=> nguồn của bác ghi là 3A. Hai cây El34, mỗi cây cần 1,5A thành ra 2 cây là đúng 3A. Chưa kể dòng do hai con trở xuống mát 100 Ohm nữa, nên về lý thuyết thì dùng mỗi kênh một cuộn sẽ tốt hơn. => Về xuyên nhiễu, Test mù có thể nghe không ra, nhưng nếu biết có thể tránh được bằng kỹ thuật, thì tại sao lại không làm cho tối ưu?? Thân
Em đâu có thấy cái dòng nào chạy qua đây đâu bác , hẽm cụt mà . @ ClassA : em không quen như vậy vì sẽ có kênh mạnh kênh yếu

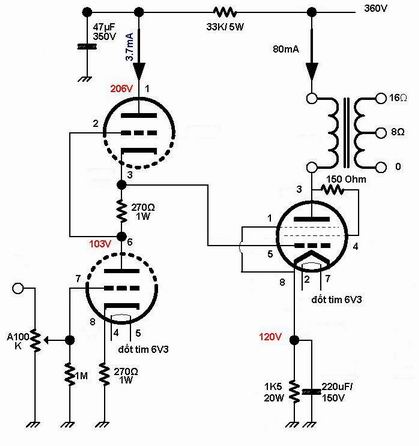

Sơ đồ tham khảo theo chỉ dẩn người ngoài hành tinh ,trong đó sơ đồ do bác quang minh scan ,hình như sơ đồ nầy bác Teablue đã mod lại: http//:www.vnav.net/modules.phpname=Forums&file=viewtopic&t=210&postdays=0&postorder=asc&start=15 (trang 1 topic nầy) cọc nguồn 6.3v 2A dùng 4 trở 47ohm (ghi rỏ R1.R2,R3,R4 ). Các bác xem qua sơ đồ trên rồi góp ý cho, ụ nầy các bác làm em hơi rối trí .Cái vụ xuyên nhiểu nầy mới nghe nên hơi lùng bùng (biết chết liền) . Thân
Xuyên nhiễu là có thật. Dùng oscilloscope kiểm tra ngay điểm DC sau khi lọc sẽ thấy tín hiệu âm thanh xuất hiện ở đó với biên độ nhỏ. Cheers
