Cục nguồn có bao nhiêu đường đốt tim ? Nếu chỉ có 1 đường đốt tim 6.3V , dòng đủ cấp cho tất cả các đèn thì cứ dùng , đốt tim gián tiếp mà, không sao đâu
Bác Record đúng là khéo biết đùa . 3 đường 6.3 , 2 đường 3A , 1 đường 2A Chấp bác sử dụng tất cả các kiểu mạch mà hế 8A này em chít liền . Ngoài ra 1 cuộn trong đó là có CT -> bỏ cái điện trở 47 hay 100 ohm luôn . Kính báo ! @ Thông cảm cho TT03 : bác ấy chưa thấy cục nguồn có nhiều 6.3V mà lên đến 8A bao giờ :roll: :roll:
Em có con Yarland FV34AII. Các bác nhận xét cho em về con này với. Bác nào có sơ đồ con này cho em xin.
Em có ý định lắp EL 34 SE // , vậy mạch ráp có phải thay đổi gì khác so với SE đơn không ? Power supply , OPT có phải tính toán lại không, và lắp SE // thì công suất có tăng lên gấp đôi không? Nhờ bác TT03 tính toán hộ, cám ơn !!
Ông Rùm này lộn xộn wá! Nguồn do ông quấn mà ông không hướng dẫn cho rành mạch. Em đã thấy cục nguồn đó đâu, chỉ nghe bác record tả là có 2 cuộn đôt tim 2A và 3A không có CT, nên mới nói thế. Cuộn 2A thừa tải đốt tim cho cả 6H2P và El34 nên dùng mỗi cuộn một kênh không làm bên mạnh bên yếu. Nếu có sẵn 2 cuộn 3A như ông Rùm nói thì dùng mỗi kênh một cuộn là xong. => Cho qua vụ khác. Thân
=> Đó là sơ đồ ông Teablue vẽ cho nguồn không có CT. Nguồn ông Rùm có CT rồi thì bác bỏ mấy con trở đó đi, câu điểm O vôn xuống mát là xong
Đề các bác tiện hương dẩn em xin mô tả các cọc ở 2 mặt theo thứ tự liên tiếp: Mặt A : 0v2A , 6.3 , 0v , 6.3 , 0v3A , 3.15 , 0v , 3.15 (8 cọc) Mặt B : 0v , 220 , 0v , 5 , 0 , 10, 290 , 320 , 350. Dự định nối như sau : mặt A: 0v2A và 6,3 dùng cho 1 kênh (6H2P ,EL34 ) bỏ cọc 0v kế 6.3 và ov3A dùng cho 1 kênh (6h2P ,EL34) 3 cọc tiếp theo chưa dùng mặt B :0v và 220 cho điện vào Cọc 0v ,5 ,10 , 350 cho đèn 5U 3C (trong sơ đồ mạch có xài đến 390v nhưng không có nên xài 350 không biết đủ không??). Cọc 0v (giửa cọc 5 và 10 ) nối mass (CT ??) Hi vọng là đúng . HiHi ! Thân
Đề các bác tiện hương dẩn em xin mô tả các cọc ở 2 mặt theo thứ tự liên tiếp: Mặt A : 0v2A , 6.3 , 0v , 6.3 , 0v3A , 3.15 , 0v , 3.15 (8 cọc) Mặt B : 0v , 220 , 0v , 5 , 0 , 10, 290 , 320 , 350. Dự định nối như sau : mặt A: 0v2A và 6,3 dùng cho 1 kênh (6H2P ,EL34 ) bỏ cọc 0v kế 6.3 và ov3A dùng cho 1 kênh (6h2P ,EL34) 3 cọc tiếp theo chưa dùng mặt B :0v và 220 cho điện vào Cọc 0v ,5 ,10 , 350 cho đèn 5U 3C (trong sơ đồ mạch có xài đến 390v nhưng không có nên xài 350 không biết đủ không??). Cọc 0v (giửa cọc 5 và 10 ) nối mass (CT ??) Hi vọng là đúng . HiHi ! Thân
Bác kỹ quá làm anh em ..... Có 2 đường 6.3V 2A , bác cứ dùng cho 2 kênh. chấm hết. Nổ đó. cần xem kỹ 3 loại : 0-220 0-5 0-10 .............. Lộn cọc OV là tèo đó. Nhưng mà tụi nó ngay ngắn rồi mà

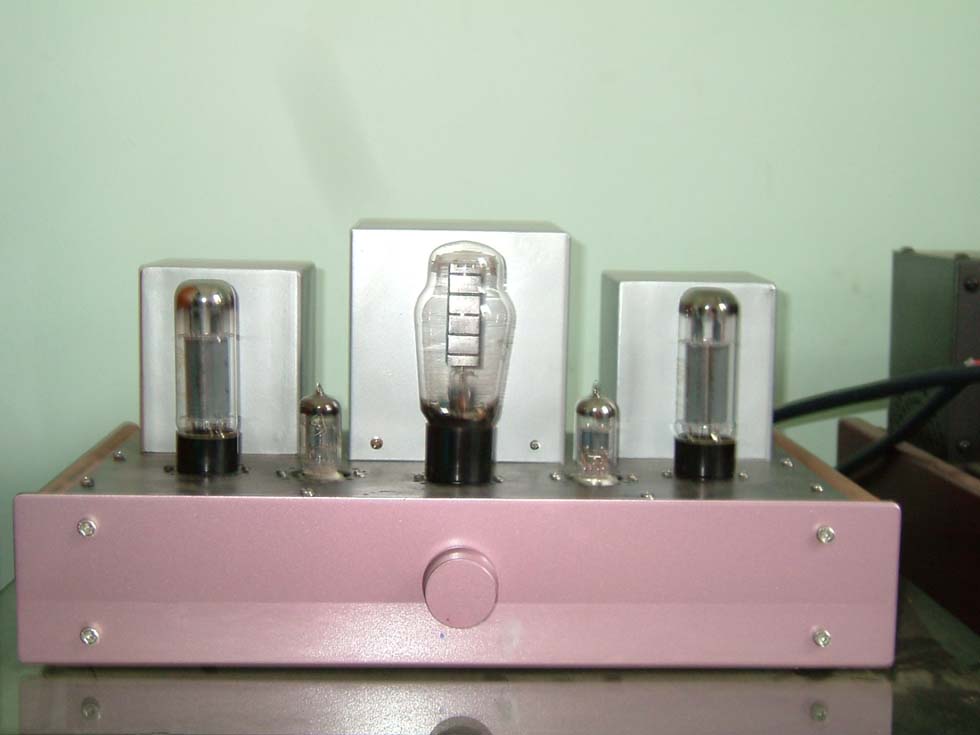

Xin báo cáo ampli EL34 SE dã lên tiếng từ 21h00 ngày 10/5/2006 sau khi thay đổi từ công nghệ mạng nhện (từ của bác TT 03 ) sang P2P. Các chỉ số điện áp chính xác >95% .(Biến áp của bác Rùm rất mạnh,lúc đầu đáu cọc 0v-350v thì B+ lên 390 ,chuyển sang 0v-320v thì B+ lên đúng 360v lúc đang hát). Chỉ có Volume đấu lộn nên phải chỉnh ngược chiều (do em chổng các chấu lên trên cho dể hàn và quên , sẽ làm lại ). Nhận xét chủ quan ban đầu : Âm thanh nghe có vẽ nhanh , không chi tiết lắm ,treble tạm được, bass kém , nói chung chưa thấy gì nổi bật..Các bác có góp ý mod thêm gì không?? Kính báo
Xin chúc mừng Bác ! Bác cho cái "Báo cáo" chi tiết về dòng tĩnh, áp tại các chân đèn EL 34 nhá Bác Tân. Khi nào chính thức mời anh em đến để xem kết quả nhớ báo cho em biết với nhá. Volum đấu như thế mới là "Hiend"... cứ để vậy cho nó ngộ, lạ đời ...chỉ có việc vẽ lại số cho mặt trước :lol: :lol: Âm thanh có vẻ nhanh...: bác cứ khoan thêm lỗ trên chassi , lắp thêm một hai tầng Pre nữa và phần công suất bổ sung thêm một cặp EL 34 ...là tiếng sẽ chi tiết, và âm thanh sẽ chậm hơn vì ...đường đi xa hơn, qua nhiều linh kiện hơn... :lol: :lol: Chúc bác vui với "âm thanh mới"...
Bác thử nhổ cây 6H2P ra, cắm cây 6H1P vô. âm thanh sẽ chậm đi một chút, bass lên một chút, nhưng treb sẽ xuống một chút và kêu bé hơn. Về chi tiết, có thể cải thiện được. Nhưng tiếng bass em nghĩ là nó lệ thuộc nhiều vào cái OPT
Hình như không có choke hả bác ? tụ lọc ngay sau đèn bác dùng trị số nhỏ thôi ( 47uF hoặc 2 chú 100uF nối tiếp ) sau choke thì phang cho nó 1 tụ 470uF là bass lên liền. EL34 chỉ cần kéo = 1 cây 6H1Pi là dư rồi. Thân mến
Dạo này GU 50 lên ngôi. Hôm qua em bèn lôi cái El34 trong gầm giường ra. Quét mạng nhện, thổi bụi, định tháo El34 ra mod lại thành GU 50. Sau khi mổ bụng, em chợt tần ngần, vì thấy toàn những linh kiện tốt nhứt thế giới (như nguồn Rùm Beng, OPT Teablue, dây bạc bọc teflon, trở Matshisuta...), nghe dở hơn GU 50 thì thật vô lý. Em quyết định mod lại cho El34 hát lần cuối trước khi mod thành GU 50. Mod El34 như sau: 1/. Nâng B+ lên 370V. Trở Cathode El34 là 330 Ohm => dòng 75mA 2/. Đấu lưới G2 El34 với đường UL bằng con trở 270 Ohm . 3/. Thay đèn 6H2P bằng 6H1P. 4/. Thay đám điện trở cathode 6H1P bằng con trở 390 Ohm 5/. Thay trở tải anod 6H1P bằng 39K, sau đó điều chỉ trở hạ áp B++ để điện thế đo tại anod 6H1P là 135V. 6/. Bỏ tụ thoát Cathode 6H1P 7/. Bỏ đường hồi tiếp. => Tưởng cái El34 như "loài sâu cất lên tiếng ca cuối cùng" ??? Nhưng không, người nghe "bàng hoàng lạc gió mây ngàn"... và thôi không mod thành GU 50 nữa.
Bác GV Team mô tã thêm chi tiết khác biệt sau khi mod lại ,bác chỉ nói "bàng hoàng ...." thì chắc là hay hơn ?!?!Nhưng chổ nào biết chết liền. Bác GVTeam có thể cho biết mạch của bác trước khi mod lại như thế nào để so lại với mạch cái EL34 nhà mình.
Em dùng mạch giống như mạch của bác Record. Trước đây xài 6H2P nếu không hồi tiếp thì tiếng méo. Mod lại như kể trên thì tiếng đều ba dải, không cần hồi tiếp cũng không méo (do cây El34 đã có UL rồi). Còn nếu chỉ nhổ 6H2P ra, cắm đại 6H1 vào và không mod gì thêm thì thiếu treb, có lẽ do không đủ dòng tín hiệu AC cấp cho cây El34
