Em toàn lắp một phát ăn ngay, ha ha, vì hay dở gì cũng chịu chứ chẳng có thiết bị đo gì cả! Nói vui chứ nhìn bộ phân tần của bác mà vãi linh hồn, chẳng biết phải ampli đến thế nào mới kéo được cái đội này!
Củ Bass em làm onken, độ nhún chả biết tả nặng nhẹ thế nào nhưng biên độ giãn nhỏ (điểm đáy - đỉnh cuộn dây loa khi chuyển động) Thông số thì em đo rồi đây: Sanwa CD800A & UNI-T UT602 Low R=11.6 H=1.65/1.7 (thang đo 2mH&20mH) Midlow R=12.4 H= <1mH (đồng hồ của em ko đo được trị số nhỏ hơn) Midhigh R=12.6 H=1.43/1.46 High R= 20.8 H= <1mH @DanielTran: em đang lắp 6C33C PSE hy vọng là kéo nổi
Qua Thông số Le làm rõ Driver Mid low chính xác là củ toàn dải vì nó có Le rất nhỏ. Củ này rất dễ kéo và dải tần rộng. Le của driver bass lớn nhất gần bằng 2mH thuộc dạng cứng đầu cứng cổ. Nhưng như vậy nó mới xuống thấp được. RDC cho biết 3 driver có trở kháng xoay chiều 16ohm. Driver treble không vào kiểu nào. Như vậy Xover sẽ được tính toán với trở kháng toàn mạch là 16ohm. Và nó sẽ dễ ghép với các amp.
Việc tiếp theo của bác: - tìm đĩa CD phát tần 10hZ-20khz - Cdp; Amp tốt nhất là loại bán dẫn. - lắp 1 kênh của driver mid low lên. Cắm trực tiếp vào Amp. Phát đĩa CD để âm lượng vừa nghe tại 1khZ của đĩa CD. Phát xuống đến 10hZ. Trong lúc đó để ý đến bao HZ thì nghe thấy nhỏ đi rõ rệt. Đó chính là điểm cắt -3dB. Và đến bao nhiêu hz thì không nghe thấy gì. Đó là điểm giới hạn khoảng -40dB của loa mid low. Kiểm tra như thế này chính là đáp tần của mid low khi kết hợp với thùng và trong phòng đặt loa. Mà chưa có can thiệp của Xover. Mục đích sẽ dùng để xác định điểm cắt dưới. Chỗ này luôn gây nhiều tranh luận nhất
Cụ chủ thì dùng đèn, có một phương pháp thích hợp nhất là đóng loa theo kiểu DTQWT là hợp lý nhất vì loa này chuyên dùng cho amp đèn. Em cú tưởng lão đánh bán dẫn, thùng oken đóng khó hay. Thùng này vừa gọn vừa xinh. Củ bass được đóng quay về sau. Mid low làm mid nhưng ko phải dùng lọc dải thông mà dùng mạch lọc thông tháp thông thường, tiết kiệm được lk. Điểm thứ 2 nó hỗ trợ cho bass rất tốt và là loa toàn dải nên loa có độ nhạy tương đối cao cho hoạt động trong dải tần từ 75 Hz trở lên đến 3500 -4500Hz. Còn dải tweeter cụ nên củ như T034 của Audax lắp thêm cái phễu tăng gain. Loa mid dưới Tweeter ở trên. cách đỉnh loa 10 cm. Mid và tweeter đặt sát nhau. Loa baSS đặt sau lưng đối diện loa mid. Thùng cao 110cm rộng đúng bằng loa baSS. sâu khoảng 60-70cm thông hơi xuống đáy. dạng hình phễu miệng rộng bằng đáy. Trên cho phễu bằng 1/2 miệng. cách đỉnh loa 1/4 so với miệng phễu về loa mid cách 1/3 về phía loa baSS. Các cục làm như vầy mới ổn còn làm 4 đường tiếng với 4 cặp loa của cụ theo em nó chẳng ăn nhập gì cả vì con loa cụ định làm tweeter nó ko hay và theo em lắp mấy em kèn này vào chỉ tổ cái gào to tiếng thì chua loét làm mất hay củ loa toàn dải. Loa bass cắt bậc 2 ở tần số 350Hz là vừa luôn Cụ làm kiểu này danh
Em trót đóng thùng loa theo ý của em rồi, kế sách của bác em sẽ lưu vào làm phương án 2 vậy, giá mà em đội mũ sắt nhận gạch từ ban đầu thì có nhiều phương án hơn để lựa chọn.

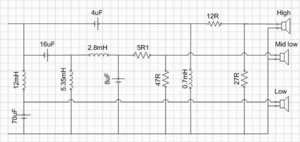

Chào các bác, Em cũng có nghiên cứu tí chút về phân tần loa nên mạnh dạn có một số ý kiến sau: 1. Trong mạch phân tần này, các tín hiệu vào loa treble và mid đã bị suy hao bớt khi đi qua các cặp điện trở phân áp (12R-27R cho treble, 5R1-47R cho mid). Các cặp điện trở này có tác dụng như một L-Pad (đã được fixed vị trí) để cân bằng độ nhạy cho 3 loa. Giá trị của các cặp điện trở phụ thuộc vào: trở kháng thiết kế của hệ thống, trở kháng của loa mà nó gây suy hao, và tương quan độ nhạy giữa 3 loa. Khi áp dụng mạch phân tần này cho một bộ loa mới, ta không nên sử dụng các điện trở có trị số đúng như vậy mà phải thay thế cho phù hợp. Khi thử nghiệm, ta có thể thay 2 cặp điện trở trên bằng 2 L-Pad. Sau khi xoay xoay, vặn vặn chán chê để tìm ra vị trí "nghe được", ta có thể lấy đồng hồ đo ôm 2 nửa của L-Pad rồi thay bằng các cặp điện trở có giá trị tương ứng. Cầu kỳ hơn thì có thể mắc nhiều cặp điện trở rồi dùng 1 rotary switch để chuyển như một stepped L-Pad. 2. Trong hầu hết các mạch phân tần, các phần mạch cho từng loa hoàn toàn độc lập với nhau. Một phân tần 3 đường tiếng tuy layout nằm trên cùng 1 board, sơ đồ nguyên lý có thể vẽ nhằng vào nhau nhưng lại gồm 3 phần riêng biệt: LP cho bass, BP cho mid và HP cho treble. Thứ duy nhất mà bọn chúng dùng chung nhau là tín hiệu âm thanh đi vào từ cọc loa. LP cơ bản gồm 1 cuộn cảm nối tiếp 1 tụ, loa bass song song với tụ. HP cơ bản gồm 1 tụ nối tiếp 1 cuộn cảm, loa treble song song với cảm. BP cơ bản được tạo nên bởi 1 LP' và 1 HP' để lấy phần giao nhau giữa chúng đưa ra loa mid. Thế nên trong hình trên, các bác có thể thấy rõ tín hiệu trước khi đi vào loa mid được đưa qua 1 HP' (16uF, 5.35mH) rồi đến 1 LP' (2.8mH, 8uF). Thường thì HP' đứng trước để chặn bớt công suất lớn của dải trầm trước khi đi vào LP' cho nhẹ gánh. Do đó, một cách đơn giản để tạo phân tần 4 đường tiếng là nhân đôi phần mạch BP cho 2 loa mid_H và mid_L. Tức là cần thêm HP'' và LP''. Cách này hơi lục tốn nhưng dễ làm và đảm bảo các mạch hoạt động độc lập, có thay đổi cái gì thì đỡ liên quan đến các ông khác. Tất nhiên là sau khi nhân đôi BP thì ta phải phân bố lại các tần số cắt để các loa nối đuôi thay nhau hát từ 20Hz đến 20kHz. Đây là việc liên quan đến thông số của loa mà các bác sử dụng. Sau khi có các tần số cắt rồi thì ... tính thôi 3. Khi tính trị số tụ-cảm từ tần số cắt, cái mà ta nhận được luôn là tích LxC = abc. Câu hỏi đặt ra là có vô số cách chọn L và C để LxC = abc thì ta phải chọn thế nào. Câu trả lời là chọn thế nào cũng được . Tuy nhiên, giữa một rừng cây như vậy mà phải chọn 1 thì ta nhằm cái nào dễ mà làm. Theo đó, ta căn cứ theo cái gì khó kiếm hơn hay khó chọn hơn để làm mốc trước. Thông thường em thấy cuộn cảm là thứ khó kiếm hơn nên ta fix cảm trước, tính tụ sau. Nếu giá trị của tụ tính ra lẻ thì việc mắc song song 2 tụ là điều hết sức bình thường. Đây là giải pháp được nhiều hãng lựa chọn. Nếu bác nào tự quấn cuộn cảm thì có thể quấn thật nhiều rồi tháo bớt từ từ (tuy nhiên cách này hơi mất thời gian). Cùng 1 giá trị mH, cuộn cảm cho loa bass có trở DC về cơ bản càng nhỏ càng tốt (dây to tốt đa, số vòng tối thiểu). Cùng 1 tích LxC, việc nhân đôi uF của tụ với cá nhân em là dễ hơn việc nhân đôi mH của cuộn cảm. Do đó, dùng nhiều tụ một chút để giảm cảm là một điều ta cũng nên tận dụng. 4. Trong rất nhiều mạch phân tần, tín hiệu đi vào loa treble bi đảo cực. Cụ thể là dây âm (GND, com) lại đi vào cực dương của loa còn đầu ra của HP lại nối tới cực âm của loa. Bác nào có phân tần zin thử ngó xem có giống những cái em xem hay không. Bác nào ngó xong thấy loa treble được cắm âm dương như bình thường coi chừng trước khi mua loa đã bị "em yêu khoa học" rồi cắm lộn theo kiểu cắm đúng :lol: Vài dòng chia sẻ của em hi vọng có chút tác dụng. Thân chào.
