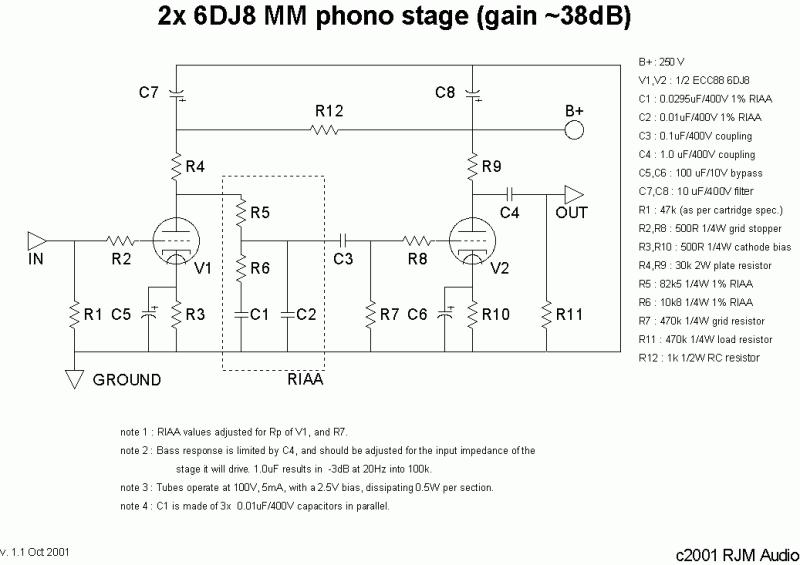

Tôi đang lắp tầng phono cho preamp theo mạch sau: http://phonoclone.com/images/p6dj8_cir.gif Vì không tìm được đủ các linh kiện có trị số theo mạch nên tôi có một số thay đổi như sau: B+ 262V R1: 82K tôi có lắp // thêm hai tụ 22pF mỗi vế R2: không có R5: 110k R4=R9= 35K R7= 390K C1= 0.022uF//0.0047uF C3= 0.47uF C5= 33uF (teflon) C7=C8=33uF Sau khi lắp xong thấy hơi bị thiếu bass vậy nhờ các bác tư vấn giúp xem cần mod gì. Cảm ơn các bác
Tôi vẫn xem được mà, hình như link của bác thừa hai dấu chấm (..) http://phonoclone.com/images/p6dj8_cir.gif

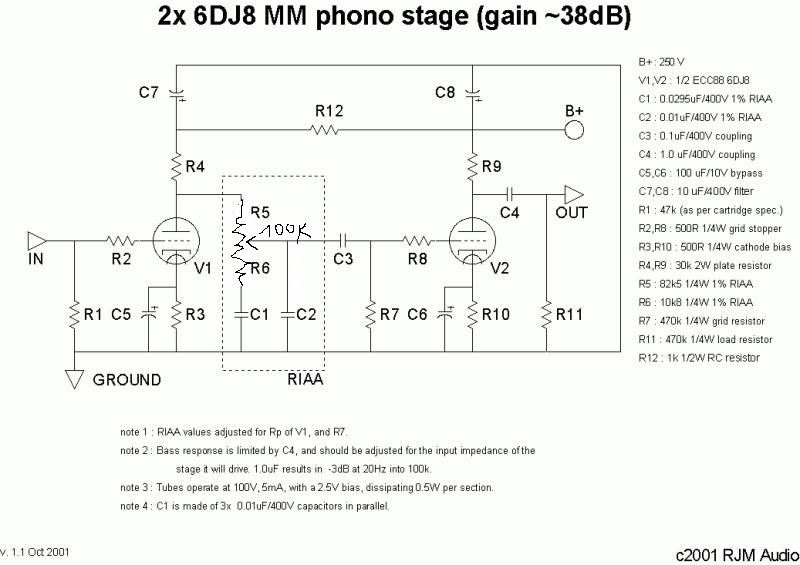

Dạ để em chẩn bệnh thử nha : Trước hết bác phang 2 con tụ 1000uF vô C5 và C6 coi có cải thiện gì không ? nếu bass chưa đủ phê, bác kiếm 1 con biến trở loại xoay được nhiều vòng giá trị 200KOm thế vô cầu điện trở R5, R6, xoay tới xoay lui cho lọt tai rồi lấy ra đo giá trị thế nào rồi thay lại bằng điện trở thường tương úng . Phước chủ may thầy nhen bác :lol: Chúc cuối tuần vui vẻ .
em cũng mệt mỏi về cái mạch RIAA của phono này 1 thời gian. nói chung giống như bác Via nói, kết quả hên xui lắm bác cần xác định là tình trạng thiếu bass là so sánh với cái gì ? nếu so với cd, đĩa than luôn có tình trạng thiếu bass. âm thanh qua cd đã được kích bass lên rất nhiều. mạch 6dj8 này gain hơi nhỏ hen. sao bác không chơi bóng 12ax/ 12at cho nó máu ?

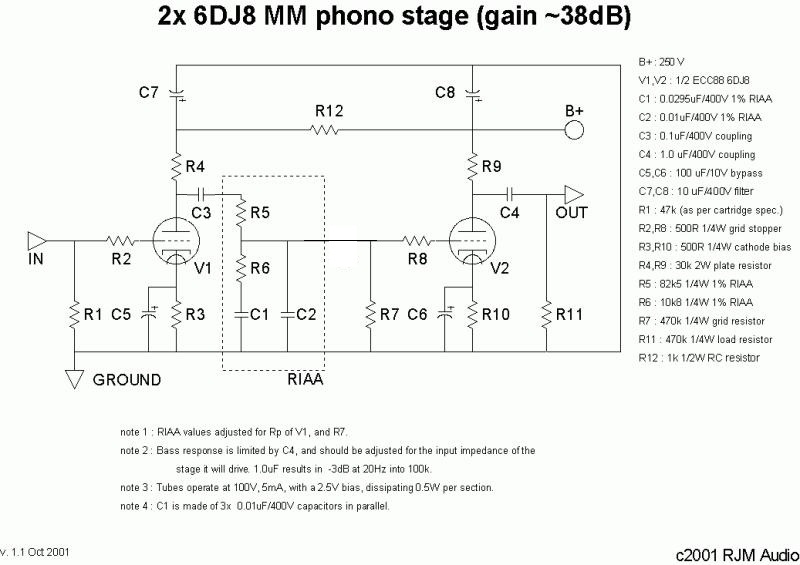

Ngồi nhòm lại mạch thấy hơi kỳ kỳ, nếu là em sẽ đổi vị trí con tụ C3 nhưng lấy giá trị .2uF ra đằng trước mạch lọc RIAA, không hẳn chỉ vì không muốn cao áp lọt vào mà còn dính tới chuyện khác nữa ... Tiếp theo em nâng giá trị mấy con tụ lọc nguồn lên 220uF ( xài tụ Siemen VND5K/con ) , rồi C5-C6 lên 1000uF . Cuối cùng mới tính đến chuyện dùng biến trở tinh chỉnh thay vô R5-R6 để ép duyên mạch RIAA ( cụ Cuongnm vẽ đúng đới, nhưng ý em là giá trị 200K cơ ) Thân mến .
dòng qua bóng 6dj8 5mA/ triode dùng tụ 220uf có bự quá hông anh ? không biết cái tay thiết kế mạch này, dùng tụ lọc nguồn 10uf là tụ hóa hay tụ dầu ? wow, tụ thoát K tăng lên 1000uf thì nhiều chiện dui lắm.
Cảm ơn bác Viagraless, bác TCqanh và tất cả các bác: Chiều này tôi vừa sửa lại như sau: Thay tụ bằng tụ C6 220uF (tôi không tìm được tụ nào cao hơn). Kiểm tra thì phát hiện R12 lắp nhầm 100K thay vì 1K - đã thay lại. Về tụ nguồn thì tôi không thay bởi hiện tại đã lọc qua rất nhiều tầng+nhiều tụ rồi. Sơ bộ như sau: EZ81-0.1uF (teflon)-380ohm-100uF (B.gate)-L(10Hy 75mA)-100uF (B.gate)-1K-33uF (PP)//0.1uF-3.3K-47uF-mạch ổn áp dùng ECL82-33uF (oil)//0.1uF Hiện nay không hiểu tại sao khi đo thực tế Va của tầng đầu lại cao Va hơn tầng sau. Tôi không biết như thế nào nhưng thông thường các mạch đều thấy Va của tầng đầu thườn thấp hơn. Vậy không biết có cần thay trở R12 bằng trở khác có trị số cao hơn không ạ? Với mạch này thì Va của tầng đầu nên thấp hơn tầng sau là bao nhiêu volts thì hợp lý ạ? Nhờ các bác xem giúp. Hiện nay nghe vẫn không có thay đổi gì! Tuy nhiên khi tôi đổi từ Cart DL-103R sang Dynavector DV-10X5 thì thấy có vẻ ổn hơn. Theo các bác liệu có phải tại không phù hợp trở kháng với cart? Cảm ơn các bác
Có thể trở kháng của DL130R thấp hơn so với Dv10x5 Và khg hợp với trở kháng đầu vào của Stepup transformer . output volt cũng khác nhau. . Bác SD stepup gì đó cho em học hỏi để...tránh. E có cây 103 để mấy năm nay chưa lắp vào! :mrgreen: Thông số: Denon 103R--14 Ohms---.25mV Output Dv10x5 Output: 2.5mV (at 1kHz, 5cm/s). Impedance: 150 ohms Stylus: elliptical nude diamond Cantilever: 6mm length aluminium pipe Tracking force: 1.8 to 2.2g Recommended load impedance: >1000 ohms

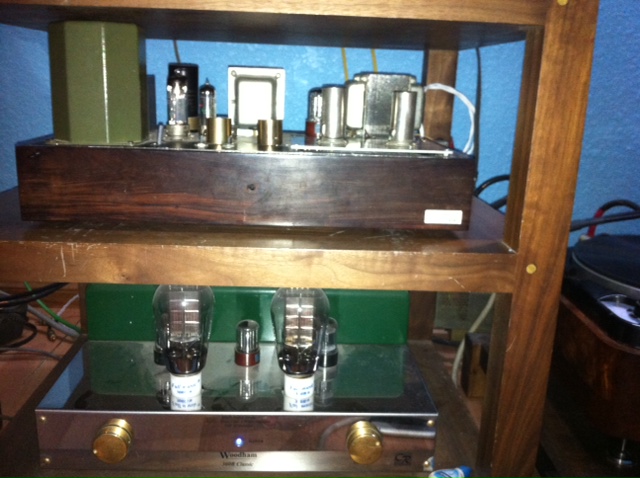

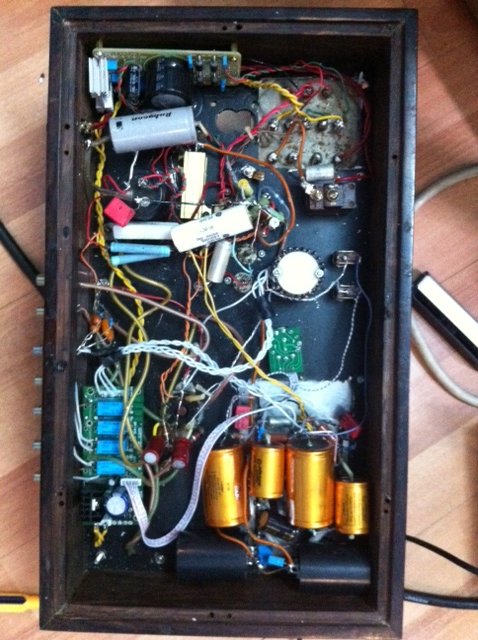

Tôi dùng SUT của mic (tôi sẽ chụp ảnh up lên sau) bác ạ. Sau khi lắp xong cục phôn+pre kinh dị thế này đây ạ: Tôi cố gắng học các bác qui hoạch linh kiện nhưng càng lắp càng rối mắt và xấu!
Va tầng đầu cao hơn cũng đâu có sao bác, vì dòng trên đèn 2 lớn hơn nên sụt áp nhiều hơn, bởi vậy em mới xúi bác dời con tụ nối tầng lên trên là vậy đóa. Thân
Cảm ơn bác, tối nay em sẽ chuyển tụ nối tầng lên trên luôn. Còn một vấn đề nữa là gain của mạch này rất thấp (Em đã thay con điện trở R12 = 9,4K) Va1= 75.8V; Va2=62V) Trước đây em đã lắp mạch phono khác dùng RIAA hồi tiếp vẫn là 2 bóng 6DJ8 như bây giờ vol chỉ cần vặn đến số 9 là OK, nay Vol phải vặn đến số 11 mới tương đương cũ. Vậy các bác cho biết phải mod gì nữa ạ? Ngoài ra, vol của pre cứ vặn đến hết cỡ thì tiếng cứ bị giật (như kiểu bị nấc) các bác cho hỏi nguyên nhân tại đâu ạ? Có phải tại không đủ dòng không? (Em đang dùng mạch ổn áp cho riêng phần phono): Em chỉ thay con zenner bằng OB3
Trị số những linh kiện của RIAA network (nguyên bản) hình như là có vấn đề đó. Nếu những trị số đó đúng thì bác thay từ 82.5K lên đến 110K là đi quá xa. Tác giã chỉ đinh tolerance là 1% không thấy sao.

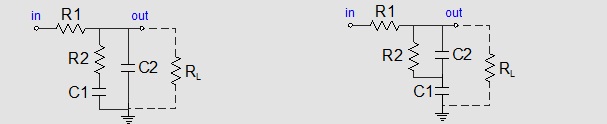

em thấy cái mạch RIAA passive này...hiện hơi khó tìm linh kiện đấy. Bác có thể thay bằng giá trị sau, nhưng đầu tiên bác rời cái tụ nối tầng về vị trí bác Via recomment đã cho giống bình thường, lại tiết kiệm được khối tiền tụ tị cao áp. R5 = 39k hoặc 47K (47k tiếng trung trầm dầy hơn, nhưng cũng tùy gu bác có thể chọn) R6 = 4k7 R7 = 220k C1 = 0.068uf C2 = 0.022uf vẫn linh kiện trên bác đổi chân đấu nối 1 chút. xả chân mass tụ c2 đưa sang điểm giữa R6 và C1. (lúc đó giữ R7=470k) xem chất âm thế nào, việc dễ vậy mà em để lâu quá cũng chưa thử :mrgreen: em xem lại giá trị trở R1 bác đang dùng ko ổn lắm để 47k or 50k thôi ạ, nếu bác lắp // tụ thì từ: 50pf -> 100pf
bác thử xong cho em xin chút review nhé, em cũng khoái nghịch cái này vì thay 1 tí thôi là chất âm khác hẳn rồi ko cần căng tai nghe thử. Ngoài ra việc thiếu bass thì còn phải xem cái SUT của bác nữa.

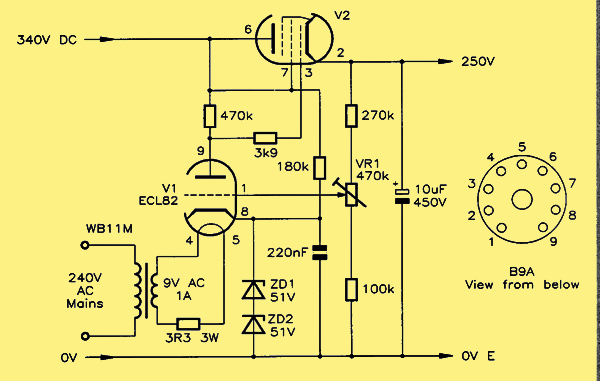

Bác tra datasheet OB3 , set dòng chuẩn thay thế cái trở 180 k khả năng vặn hết volume tiếng bị nấc là tự kích do mạch regu xài pentode nên nội trở nguồn cao => đi lại mass & tăng tụ lọc sau đèn regu :mrgreen:
Cảm ơn bác, có một số emm không biết bác trả lời giúp. Cảm ơn bác : Đi lại mass như thế nào? Và có tác dụng gì ạ? Tụ lọc theo bác là bao nhiêu thì OK?

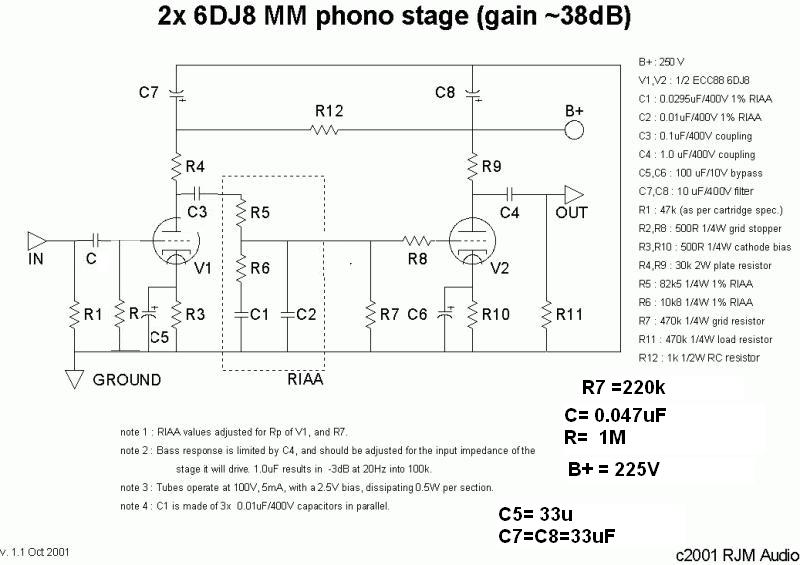

Báo cáo các bác, theo hướng dẫn của các bác hôm qua tôi đã mod lại phần phono, sau khi mod thành như thế này:
Sau khi mod chất âm của phono thế nào bác ? , ở phần mạch nguồn ổn áp bác nên kiếm diode zene thay cho đèn ổn áp OB3 do cái đèn này có gây nhiễu nguồn đó
Vừa mới làm xong tối qua nên vẫn chưa nghe được nhiều. Nhưng có vẻ tiếng bass sâu hơn. Lúc đầu cũng hơi ù nhưng tôi đã đấu thêm một tầng lọc CLC ngay sau ổn áp bây giờ thì im re rồi. Tôi xem nhiều trang web cũng commence OB4 gây nhiễu nhưng nhìn đèn phê quá nên đấu // cả 2 loại và đặt 1 công tắc để chọn.
