@ppy - I think you are wrong in your 2.52 and 2.62 schematic.

On the orignal schematic V1.0 of SIG. DCLK are invert phase compare to DATA-R & DATA-L. So, the output of DAC are invert phase too. But, SIG used AD844 I/V at invert mode. So, Total have 2 time of invert phase = none invert.



Tôi nghĩ bạn đã sai trong sơ đồ 2.52 và 2.62 của bạn.

Trên sơ đồ gốc V1.0 của SIG, DCLK là ngược pha so với DATA-R & DATA-L. Vì vậy, đầu ra của DAC cũng bị đảo pha. Nhưng, SIG đã sử dụng AD844 I/V tại chế độ đảo ngược. Vì vậy, tổng có 2 lần đảo pha = không đảo pha.





In your V2.52 & V2.62 schematic use the OPT Output. 74HC86 are wrong when it's invert phase out to 74AHCT595.
If you follow your diagram. I think the output after OPT will be reversed. What do you think about this issue?

I also doubt the correctness in the pcb versions of Hieu Vu group base on this issue!!!



Trong sơ đồ V2.52 và V2.62 của bạn sử dụng biến áp đầu ra. 74HC86 là sai khi nó đảo pha ra 74AHCT595. Nếu chiếu theo sơ đồ của bạn. Tôi nghĩ đầu ra sau OPT cũng sẽ bị đảo ngược. Bạn nghĩ gì về vấn đề này?

Tôi cũng nghi ngờ về tính chính xác trong các phiên bản PCB của nhóm @hieuvu dựa trên vấn đề này!!!



1. Do you really think that turning the phase 180 in the sound path affects the sound?
2. You made a mistake and compare the original non-balanced scheme DSC1 and balanced DSC2.

1. Bạn có thực sự nghĩ rằng việc xoay pha 180 trong đường dẫn âm thanh ảnh hưởng đến âm thanh không?
2. Bạn đã mắc lỗi và so sánh sơ đồ không cân bằng ban đầu là DSC1 và cân bằng DSC2.



Yes. I understand the difference DSC1 compared to DSC2.
I mean are the 74HC86 output gets reversed DATA+ Out into DATA- Out on your V2.52 schematic. So, output reversed too.



OK. I do not understand the essence of the question. Let's start the dialogue with my questions.

1. Why does the phase of the sound signal matter to you?
2. Are you sure that your entire audio path along with the speakers plays only the right phase?
3. Do you know exactly where the phase is right?
4. Where is the time point from which the phase should be counted?



@ diyerman
- mạch dsc1 v2.5 là mạch dsd dac xuất tín hiệu âm thanh theo dạng balance to unbalane. Topo này có ưu điểm nâng cao tỷ số S/N, tín hiệu ra lớn, loại bỏ tiếng pop khi chuyển bài, lướt bài... Để hình thành mạch balance nhất thiết phải tạo ra 2 vế tín hiệu hoàn toàn tương đồng về bản chất, 1 là đồng pha và 1 là ngược pha so với tín hiệu gốc.
- nếu cấp tín hiệu từ 1 trong 2 vế này qua mạch lọc Fir, I/V ,LPF... tương tự như dsc1 nguyên bản thì âm thanh đến tai người nghe hoàn toàn như nhau.
- linh kiện để tách tín hiệu số dsd1,dsd2 thành pha +, pha - cần bảo đảm độ trễ, biên độ như nhau. Ở đây tác giả PPY dùng cổng exclusive-or 74xxx86. Cũng có thể dùng flip flop D type như 74xx74, 175 như 1 số phiên bản phăng ti di khác, nhưng không thật chắc là hơn xx86.
- đừng nhận xét vội vàng nếu không nói là ...về mạch dsc1 v2.5 này. Vẫn hoàn toàn có thể hỏi thêm tác giả kia mà.

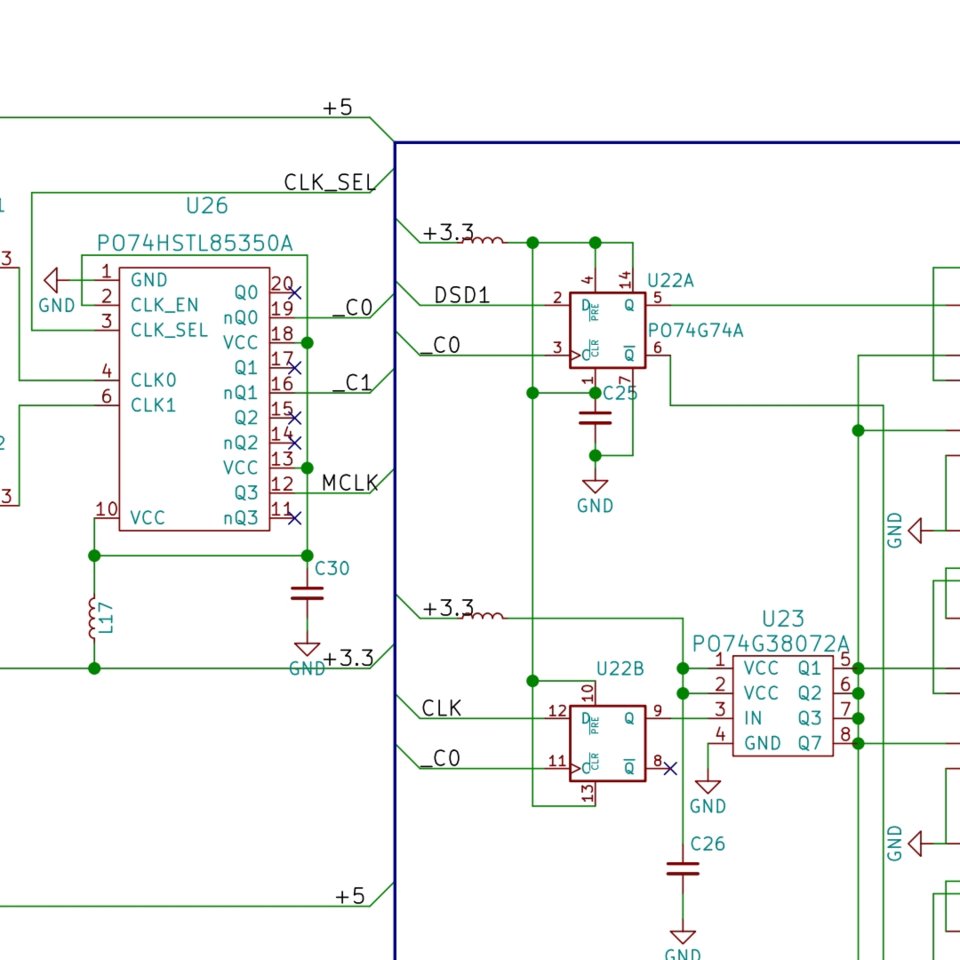

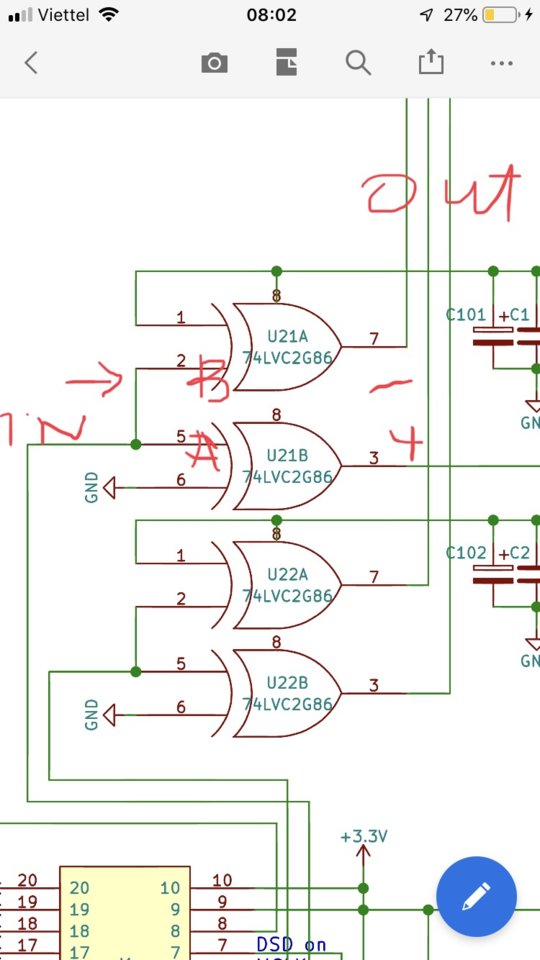

Chào bác Hieuvu, nếu đầu ra mình đánh dấu nhầm phase tín hiệu thì dẫn đến kết nối vào biến áp sẽ không đúng 100% -gây ảnh hưởng đến đầu ra, mặc dù Biến áp là không nối GND điểm giữa. như hình em đưa này, không rõ bác thấy thế này đúng hay sai, cảm ơn bác nhiều!



@Qh tớ nghĩ cụ đã hơi nhầm lẫn tí rồi(tớ hiểu i như í 1 a hiêuvu nói về pha..)



I just want to say a few mistakes on your V2.52 schematic.
In terms of signal phase, which affects the sound quality or no - I do not discuss.
But base on technically side, it should be true first.

Tôi chỉ muốn nói vài vài nhầm lẫn trên sơ đồ V2.52 của bạn.
Về mặt phase tín hiệu, có ảnh hưởng tới chất lượng âm thanh hay không - tôi không bàn luận.
Nhưng về mặt kỹ thuật nó nên đúng trước tiên.



Các vấn đề dài lằng nhằng mà anh diễn giải đều bàn luận nhiều ở các trang trước rồi - không nhất thiết phải nhắc lại.
Dùng 74HC86 để tách kênh là đúng nhưng vấn đề là sai sót nhỏ tại đầu ra sau R FIR bị ngược pha.
Có nhiều cách để tách kênh nhưng một số loại có thêm chức năng CP dùng đồng hồ TCXO Master Clock để Syn khóa lại, đảm bảo tốc nhịp đầu ra như nhau, giảm thiểu độ trễ lan truyền phía trước nó để tránh jitter.
Cách dùng này đã được PPY sử dụng trên phiên bản AMA/BBB Reclock hoặc Twisted Pear Reclock.



Gửi Diyermen. Nội dung b phát hiên về đấu + và dấu -; Hôm trước PPY đã trả lời “đảo pha 180 độ không thay đổi chất lượng” hôm nay anh ấy lại viết không quá quan trọng dấu + dấu -.
Vậy rõ rồi,> chuyển nội dung khác đi!



Oh yes, chắc em nhầm rồi , cảm ơn bác!



Ok. Nếu mọi người cảm thấy nó không quá quan trọng thì bỏ qua.

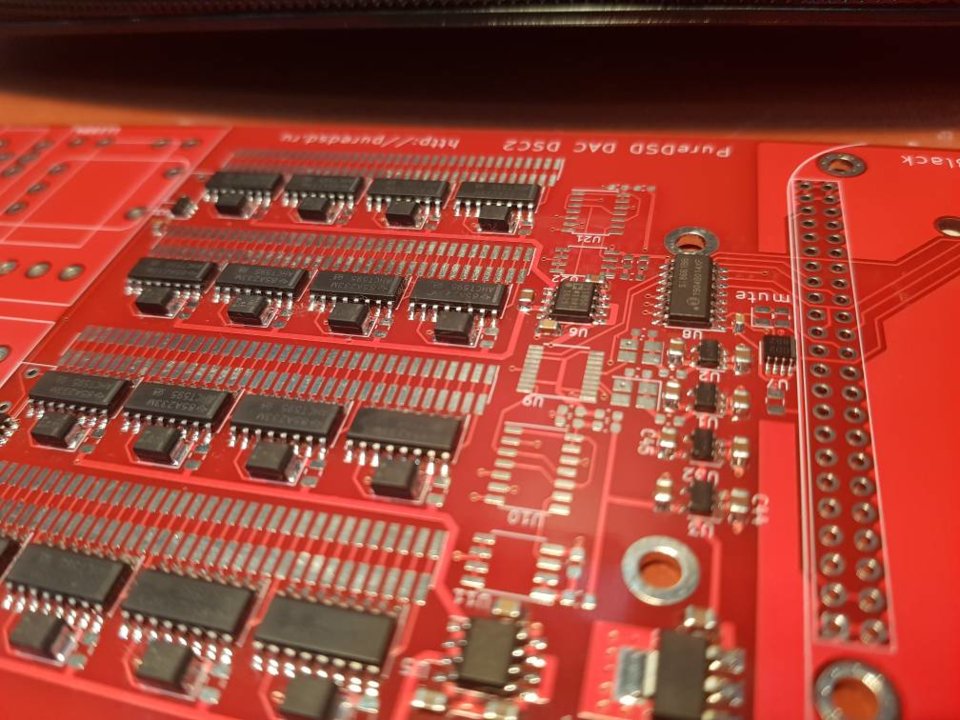

Em mới hàn được tới đây! Tiếp tục chờ linh kiện về. Không xem kỹ nên chơi ngay con DSD2 này khó ăn quá... toàn linh kiện nhỏ xíu và khó mua.

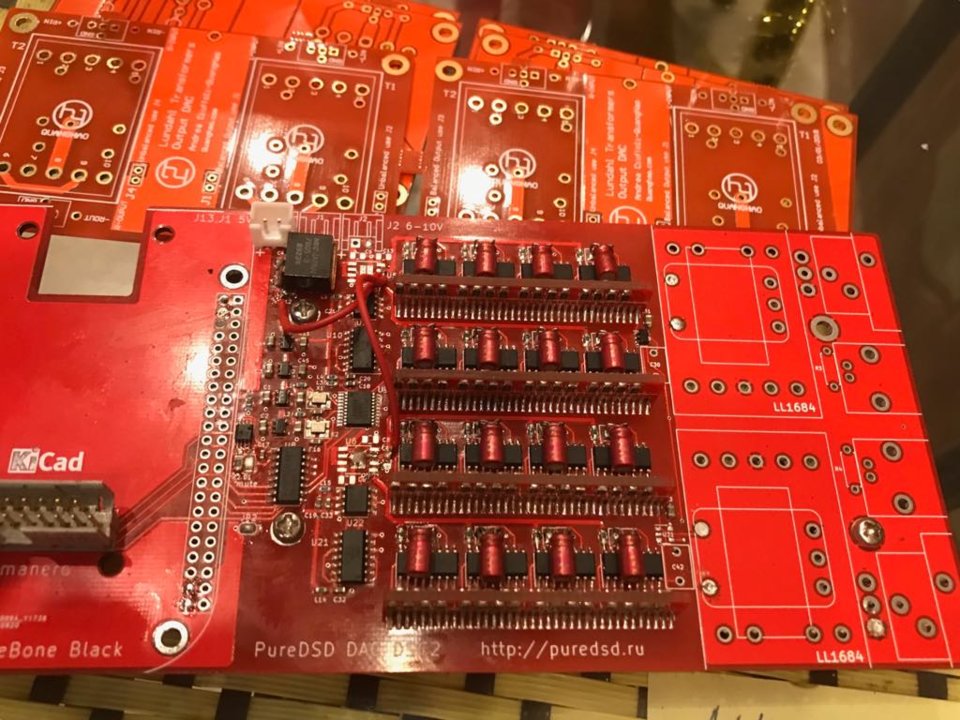

Em làm xong rồi các cụ ạ!

Âm thanh có nhiều cải thiện, đáng để đầu tư,
cảm ơn nhiều!

Cụ nào đang làm và đang hàn, mong tiếp tục nhanh hoàn thiện đi ạ



Bác hàn đẹp quá. Bác hàn tay hay sài thiếc mỡ + khò đấy ạ.



Độ thêm tụ ah anh. Em thấy trên mạch có tụ Tantalum size A rồi mà. Anh có máy đo thử giữa mod tụ và không mod tụ xem có cải thiện gì như Vref của Soekris cũng sử dụng 74LVC595 không.



em hàn tay dùng kính lúp đó bác!



Chào anh!
Anh chạy bản này có bị sôi không ạ??

Cho em xin đánh giá đi anh . Cảm iwn anh đã giúp đỡ!
Quanghao



Bản này chạy rất tốt, không sôi ù sì, chuyển bài không bị bụp, duy khi mới khởi động phát bài mới bị bụp. Bản này phát từ Roon qua nghe là hết thuốc, đang có BA Tamura định thử nhưng không có thời gian.



bản này em chạy rồi , tuy nhiên em chưa hài lòng nó. bác thử phát bài nhạc giao hưởng chạy qua USB xem nghe bản nào nó có đoạn dạo nhạc đó ( ghé tai vào loa tép nhé ), xem xôi i i không nhé , cảm ơn bác nhiều!



Bản này mình không dùng USB mà chỉ dùng BBB vì chỉ thích phát qua mạng thôi.
