Signalyst DSC1 DSD DAC 2.5 - Giải pháp cho nguồn nhạc số

Chỉ là thú vui tao nhã thôi mà sao lôi cả lập trường chính trị vào đây ??? Ai cũng lớn hết rồi, đều có học thức có hiểu biết , nên mn tự chủ đc bản thân thì cần quái gì bác phải tội nghiệp???!!! E nghĩ nếu bác giỏi chuyên môn thì nên góp ý để mn hoàn thiện dự án, chứ đừng cm gây hiểu lầm như vậy. Thân chào



Việc thể hiện quan điểm cá nhân là quyền của mỗi người. Ý kiến cá nhân đa chiều là cần thiết cho diễn đàn phát triển. Nhưng nhắc bác lưu ý, thận trọng trong sử dụng từ ngữ, thể hiện sự tôn trọng đối với các thành viên khác nhé!

Mà lần đầu tiên em nghe thấy sự ví von chơi audio giống như làm chính trị đấy!



Play dsd trên PC bằng chương trình nào ổn địng vậy các bác, em chạy bằng foobar .. cài đặt theo hướng dẫn trên mạng..hát được 1 lần duy nhất qua dac này.. nhưng bài hát dài 3phút nó hát chỉ 5s rồi nín....thanh trượt nó chạy lẹ lắm (tiếng vẫn bình thường) chỉnh hoài kô được...em reset all rồi chỉnh lại...nín khe luôn. Bác nào cài đặt chạy ổn định rồi giúp hướng dẫn em với.
Em xin cám ơn!



Có nhiều phần mềm để play dsd: jriver, foobar, HQplayer,...
Để cài foobar chạy, b làm theo hướng dẫn này
https://vnav.vn/threads/nhac-so-pur...-thay-the-lp-cho-cac-audiophile.39539/page-17
Và mấy a khoai Tây Hd
http://www.audiodesignguide.com/DSC1/index.html

E thì hay dùng foobar vì quen tay, miễn phí . Chạy ổn định.
Để play dsd hay thì e đã thử và setup convert lên hết DSD256 (on stream)::334 chơi. Chất lượng rất tốt



Board kỳ này dày dặn, có lẽ tiếng sẽ chắc, bass xuống thấp mà không rung.... @hieuvu

@BachDuong @tritridung @Elegant sang nhận hàng

@hoangvu: thank bác đã đóng gói rất cẩn thận



Trong phần dsp của foobar có cái silent skip, thường khi cài foobar nó có cái này tự add vào sẵn. Bác remove nó back sang box bên cạnh là xong. Trước đây em gặp vụ này mò mãi mới ra cái lỗi này. Chơi PCM thì ok chứ cứ play DSD là bị



Cám ơn các bác nhiều.. để tối về em thử xem.



Hi các bác.
Tối qua do được tặng 2 bộ trở 1/8w 13k, em về lắp vào board dsc bản mới này, mới phát hiện thấy 1 lỗi quá ư là lớn.
Các bác làm ơn làm phước fix giùm em.
1. các b lật mặt dưới của board lên: vùng màu đỏ sai, vùng màu xanh dương đúng
2. cắt mạch như hình 2
3. nối lại như hình 3.



Ngoài lỗi lớn trên thì board chạy tốt.
Một lần nữa sorry các b



Còn đây là pcb bản mới. em dùng trở tayo 1/8w 13k, dự định để chồng tầng.



Mình đã củng văn cố lý văn thuyết.
b chuẩn bị 2 pcb linh kiện y như nhau nhé.
để chồng tầng phải dụng đến cắt chỉnh mạch, b đồng ý k? nếu đồng y thì ta tiếp tục.



Triển thôi b ơi! ! E tình nguyện làm chuột văn bạch ạ



@eng.tuananh
Thử nghiệm chồng tầng theo kiểu double differential như vầy:
Ta cần 2 pcb linh kiện giống nhau. Bo chủ là board cắm Amanero, bo phụ chỉ có socket Amanero.
Để khỏi phải cắt mạch nhiều, ta vẫn dùng mỗi pcb cũng gồm 2 kênh trái phải.
pcb chủ để y nguyee6n.
Ở pcb phụ ta dùng kỹ thuật đảo pha để tạo 1 mạch differential Fir đảo dấu với mạch fir ở pcb chủ.
1. Từ pcb chính đấu lên pcb phụ: Nguồn +5V cho mạch số + nguồn mạch Fir;
Dây tín hiệu DSDon(chân 7), Mute(11), CLK (4), DSD1, DSD2(3 và 5)
2.Đảo pha: trên pcb phụ, chỗ con 74HC86:
cắt đường mạch gần sát chân 3 và 11; bây giờ đảo chân nối vào đường mạch đã cắt, ví dụ 11 thế 3, 3 thế 11.
tiếp tục với chân 6 và chân 8.
3. Đấu nối: chỗ đầu Fir ra, bây giờ có 8 chân, nối theo cách chủ trái + phụ phải, chủ phải + phụ trái.
Nối ra biến áp từ pcb chủ.

b mà chưa hình dung ra thì mình phải vẽ. lười quá
còn 1 cách nữa cũng cắt mạch nhưng câu dây lằng nhằng hơn.



Phần 2, 3 b có tí hình ảnh minh hoạ thì tốt ạ. Khoản hình dung e hơi kém. Cảm ơn bác nhiều!



in riêng 2 bo thì tốt nhất ạ



Bác @hieuvu ơi ở bản PCB sắp đặt của đợt tới bác edit lại layout theo chồng tầng rồi đặt được không ạ, Các bác cùng đặt đợt mới này như bác @cdhanh v.v cho xin ý kiến ạ. thanks



Em ủng hộ ý kiến này cho đỡ phải cắt mạch



Bác cắt đường màu đỏ, nối dây theo cặp vàng và xanh
p/s: có gì sai các bác sửa lại nhé.



Theo ý kiến riêng của em, nếu chồng tầng sẽ chia ra làm 2 khối riêng.
Khối 1: Amanero, đệm, đảo pha
Khối 2: Chỉ có HC595.
Tiện cái là chồng bao nhiêu tầng tuỳ thích, bất tiện là phải câu dây từ khối 1 sang khối 2.

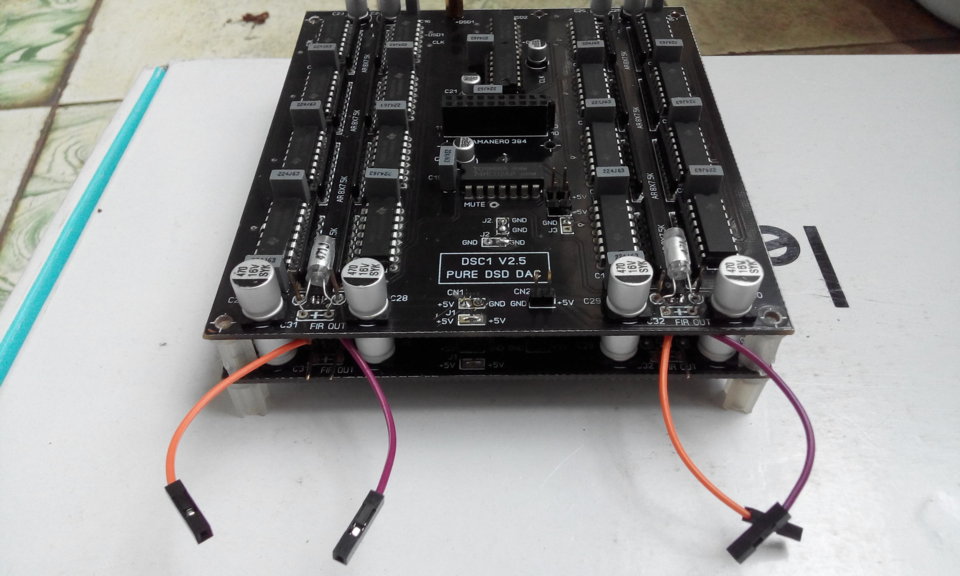

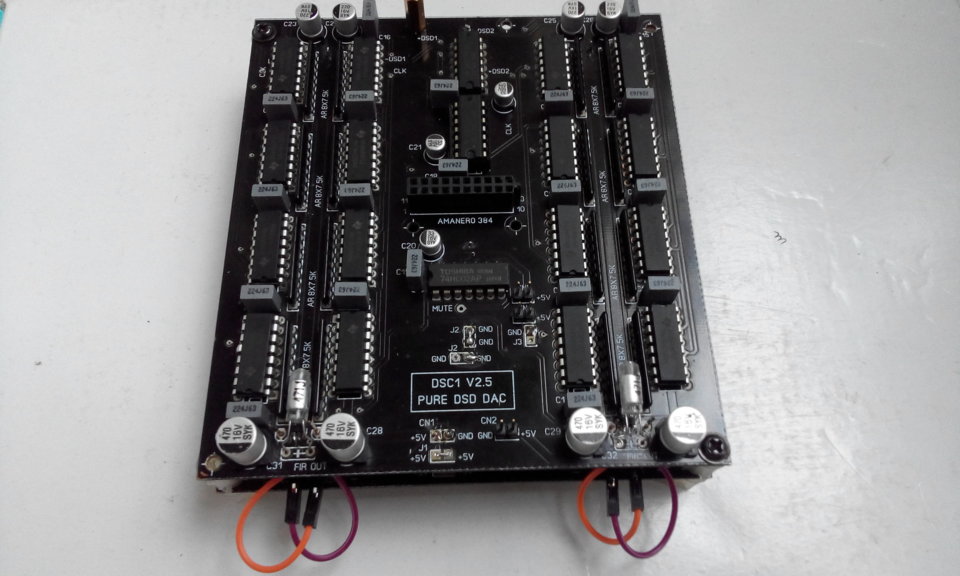

Đặt 2 pcb chồng lên nhau. Fir1 fir2 vẫn tương ứng ra 2 kênh LR. Do đảo pha, nên phải đấu chéo theo hình.



Sắp xong bộ 13k chưa a ơi
T7 - CN test tiếp....hế hế



Ok sẽ layout 1 pcb đánh single hay double đều được mà k phải cắt mạch. Pcb vừa rồi chồng tầng với pcb mới này cũng ok và cũng k phải cắt mạch.
Pcb chủ thì gắn đầy đủ linh kiện.
Pcb phụ không gắn analog switch, 74AHCT04, 02, socket Amanero.



Có phải câu dây tín hiệu từ Amanero các đường DSD on, MCLK, DSD2, DSD và DSD1 từ board chủ lên board phụ k bác?
Mục 3 bác có thể nói rõ cho e được ko? đấu // hay nối tiếp vậy?
Cảm ơn bác nhiều!



Câu dây tín hiệu từ board chủ lên board phụ: DSDon, Mute, CLK, DSD1, DSD2.
Mục 3 là đấu //(nhớ đấu chéo, tương tự hình chồng tầng mình đã post)
